末端试水装置的一些基础知识（非智能）

　　一、末端试水装置的作用

　　1.检验自动喷水灭火系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动。

　　2.测试干式系统和预作用系统的充水时间。

　　3.检测系统喷头末端静压和动压。

　　二、设置位置

　　每个报警阀组控制的最不利点处设置末端试水装置。其他防火分区、楼层均应设直径为25mm的试水阀。

　　三、组成

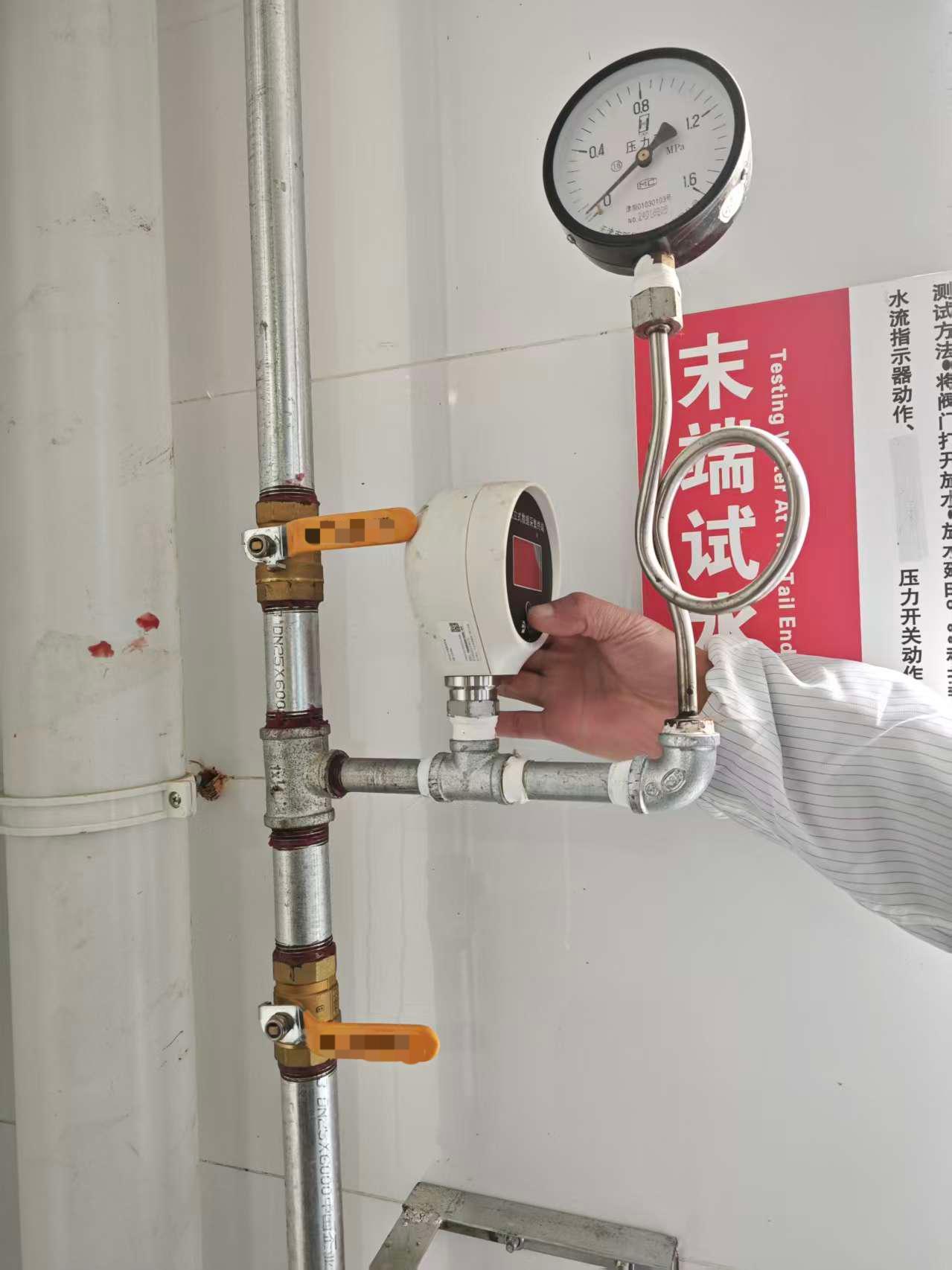

　　末端试水装置由压力表、试水阀、试水接头组成。（以水流经的先后顺序排序）

　　四、设置要求

　　1. 试水接头出水口的流量系数，要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。

　　2. 末端试水装置的出水，应采取孔口出流的方式排入排水管道。

　　3. 排水立管宜设伸顶通气管，且管径≥75mm。

　　4. 末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。

　　五、密封性能实验

　　试验压力为额定工作压力的1.1倍，保压时间为5min，末端试水装置试水阀关闭，测试结束时末端试水装置各组件无渗漏。

　　六、联动试验及维护管理

　　1. 湿式系统的联动试验，启动一只喷头或以0.94L/s~1.5L/s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。

　　2. 湿式自动喷水灭火系统的最不利点做末端放水试验时，自放水开始至水泵启动时间不应超过5min。

　　3. 每月应利用末端试水装置对水流指示器进行试验。

　　4. 每季度利用末端试水装置、楼层试水阀和报警阀组旁的放水实验阀等测试装置进行放水实验，全面检查系统启动、报警功能及出水情况。
