【图解】烟感探测器设置识图及工程定位

一、看图例

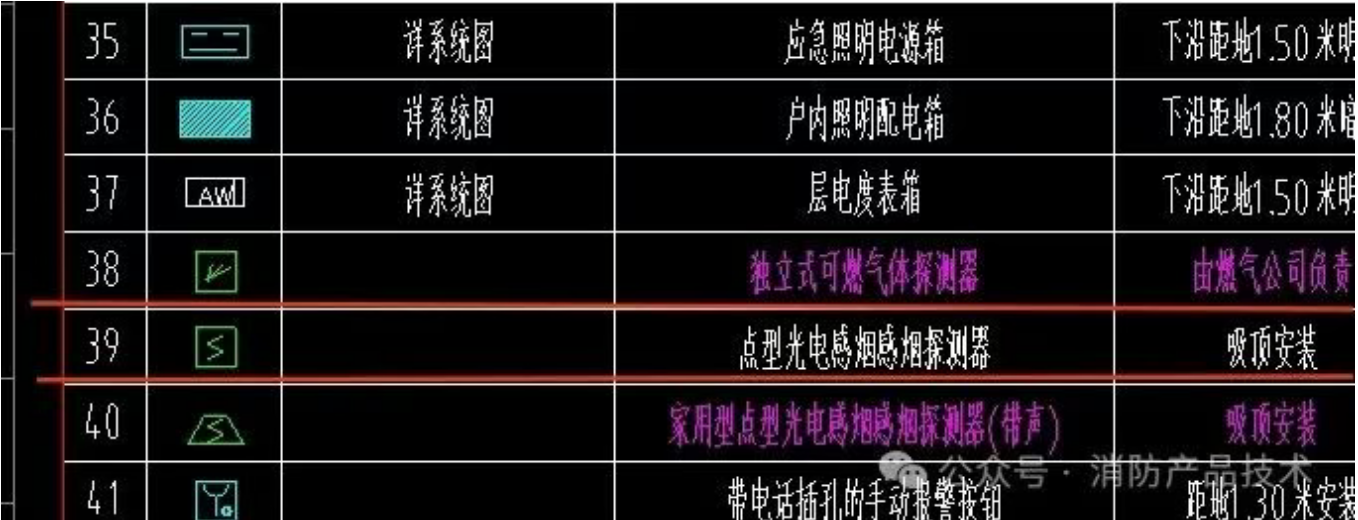

       任何一份图纸都要先认真看图例，不同的设计可能图例就不一样，消防电气图也是如此。在消防电气图图例中，包含很多符号标识，只有先掌握这些基本知识，才能快速看明白消防电气图。(如下图红色框框里)，说明中注明烟感探测器吸顶安装。

二、看系统图:

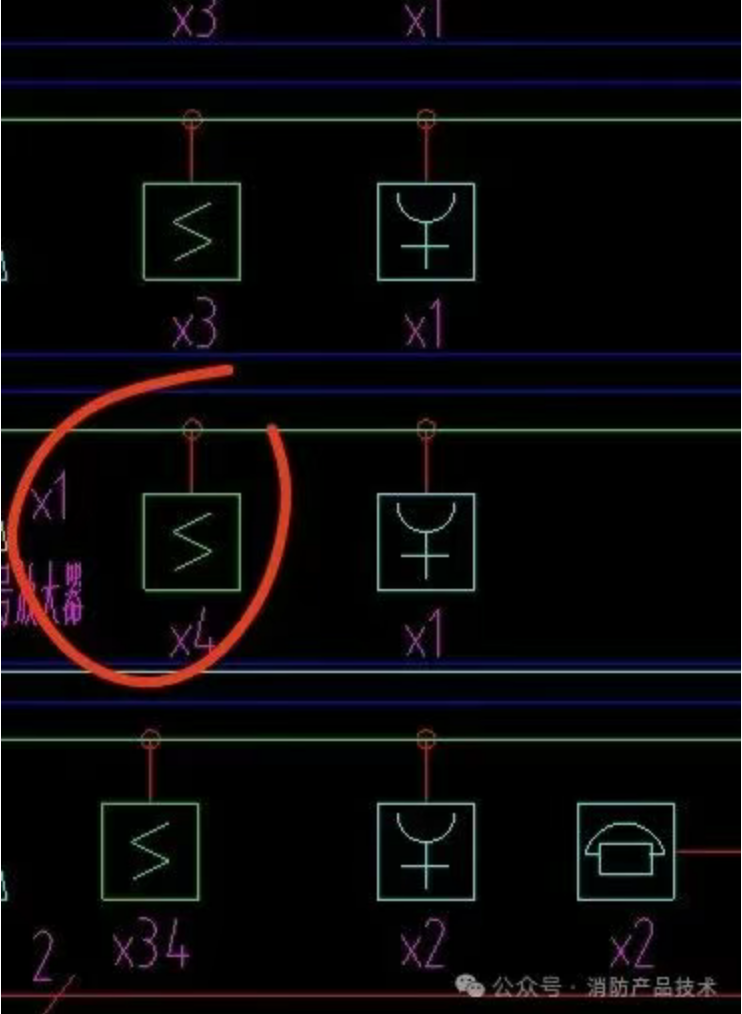

下图中烟感探测器下面x4，是表明同等类型的烟感探测器在该区域内的总数量。

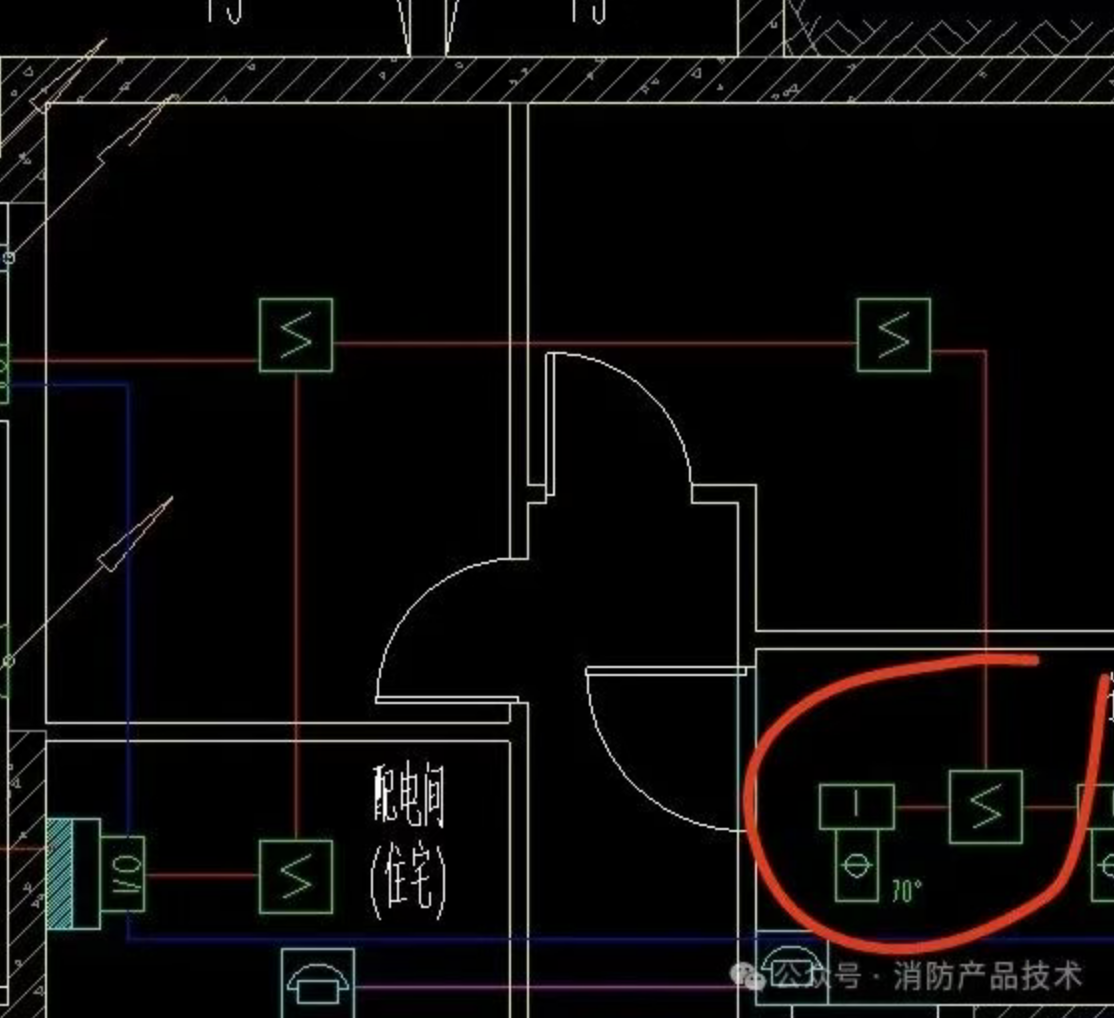

6.2 火灾探测器的设置

6.2.3 在有梁的顶棚 设置点型感烟火灾探测器、感温火灾探测器时，应符合下列规定:

1、当梁突出顶棚的高度小于200mm 时，可不计梁对探测器保护面积的影响。

2、当梁突出顶棚的高度为200mm~600mm 时，应按本规范附录F 、附录 G确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的数量。

3、当梁突出顶棚的高度超过 600mm 时，被梁隔断的每个梁间区域应至少设置一只探测器。

4、当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范第 6.2.2 条第4款规定计算探测器的设置数量。

5、当梁间净距小于 1m 时，可不计梁对探测器保护面积的影响。

6.2.4 在宽度小于 3m 的内走道顶棚上设置点型探测器时，宜居中布置。感温火灾探测器的安装间距不应超过 10m; 感烟火灾探测器的安装间距不应超过15m; 探测器至端墙的距离，不应大于探测器安装间距的1/2。

6.2.5 点型探测器至墙壁、梁边的水平距离，不应小于0.5m

6.2.6 点型探测器周围 0.5m内，不应有遮挡物。

6.2.7 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的 5% 时，每个被隔开的部分应至少安装一只点型探测器。

6.2.8 点型探测器至空调送风口边的水平距离不应小于1. 5m ,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m.
