GST-LD-SD128总线制操作盘

一、海湾GST-LD-SD128总线制操作盘概述


　　GST-LD-SD128总线制操作盘在现有LD-SD064A智能手动消防启动盘基础上新采用LD-SD064A智能手动消防启动盘势必增加控制柜的问题，从而达到了为用户降低成本的目的。此控制盘整体采用金属框架镶嵌塑料面板方式，塑胶按键性能可靠，寿命长；采用贴片灯,整体产品简单实用；在面板大小不变的情况下，按键数由64个增加到128个，简化生产装配过程，提高生产效率。此控制盘还完成了128个键和256个LED指示灯的管理，可将按键转化成键值发送到回路板，实现接线少、允许布线距离长、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。



二、海湾GST-LD-SD128总线制操作盘特点


　　1、本操作盘采用模块化结构设计，可与JB-QG-GST5000、JB-QT-GST5000火灾报警控制器配合使用，且根据工程需要灵活配置控制点数。



　　2、本操作盘操作简单、配置灵活，用户可以用一个按键启停单个总线设备，也可以用一个按键启停一组总线设备。



　　3、本操作盘能够直观的指示出总线设备当前的启动及反馈状态，方便用户查看。



　　4、本操作盘不直接连接总线设备，无需外部接线。



三、海湾GST-LD-SD128总线制操作盘主要技术指标

容量	每块操作盘有128个手动按键、128组指示灯 （每组指示灯含1只启动指示灯、1只反馈指示灯）
接口	10P通讯接口，连接回路板，每块回路板最多连接4块本操作盘
工作电压	DC5V，电压范围DC4.75V~DC5.25V
功耗	＜2W
使用环境	温度：0℃～+40℃ 相对湿度：≤95%，不凝露

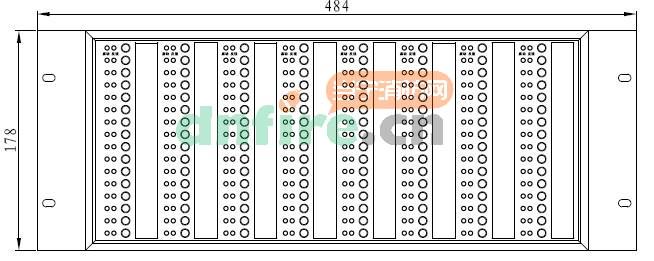

外形	484mm×178mm
