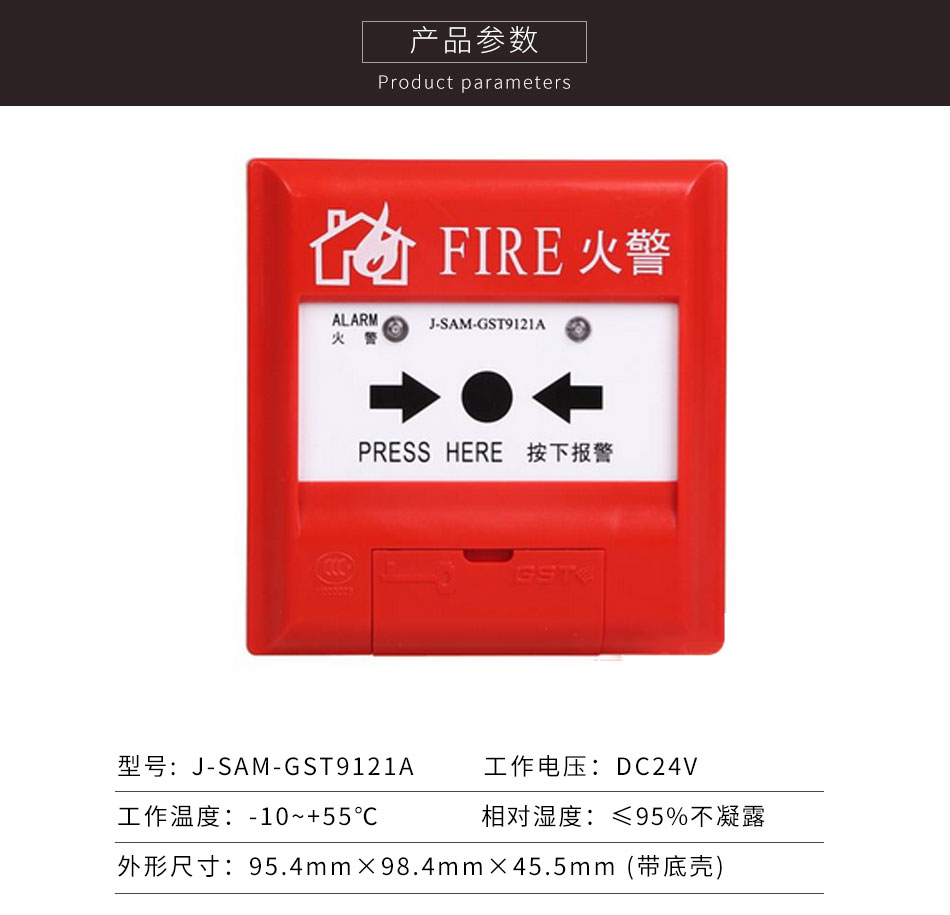

J-SAM-GST9121A手动火灾报警按钮

2、工作原理

　　J-SAM-GST9121A报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、安装与布线



　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。

　　1、安装前应首先检查外壳是否完好无损，标识是否齐全。

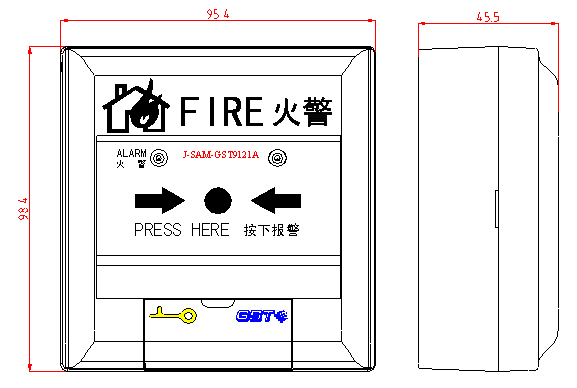

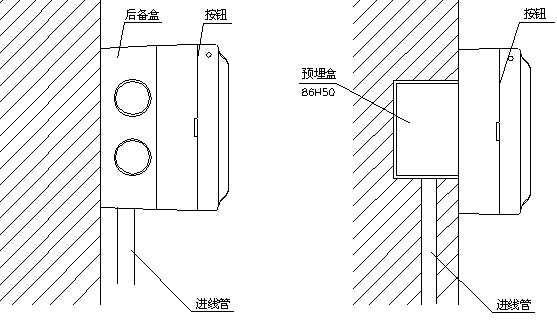

　　2、安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm(如图)。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图所示。

进线管明装方式　　　　　　　　进线管暗装方式

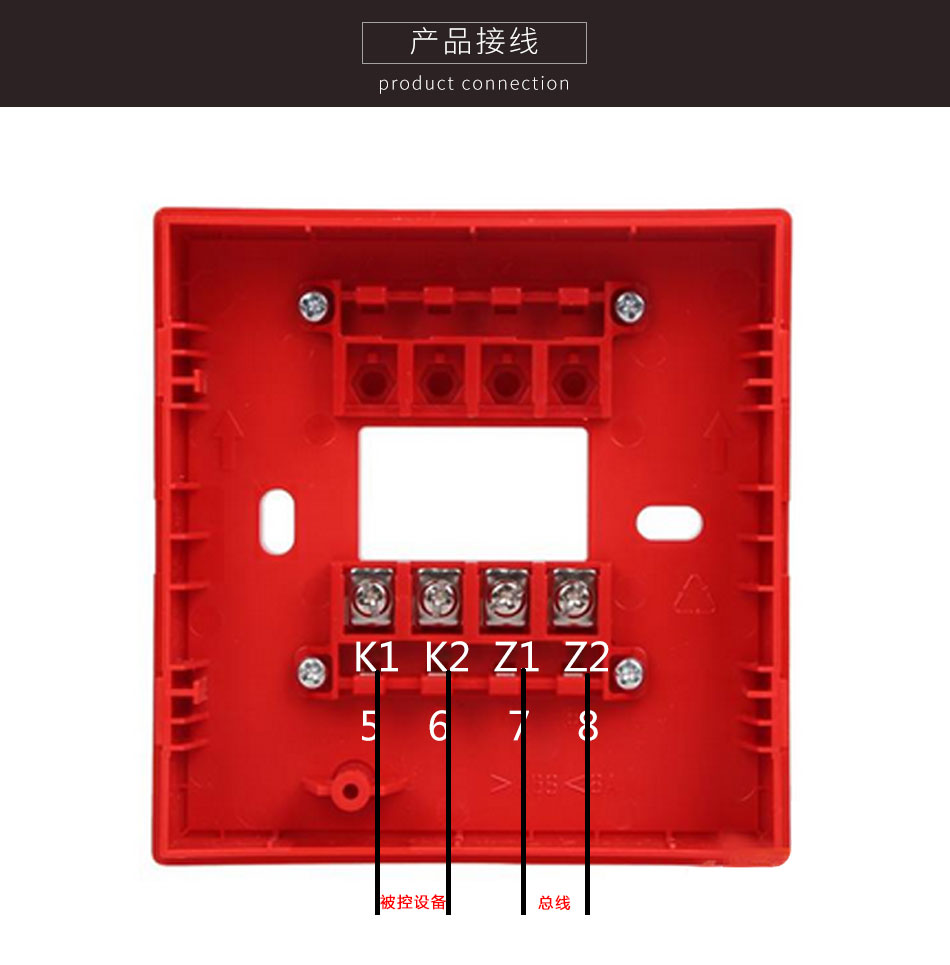

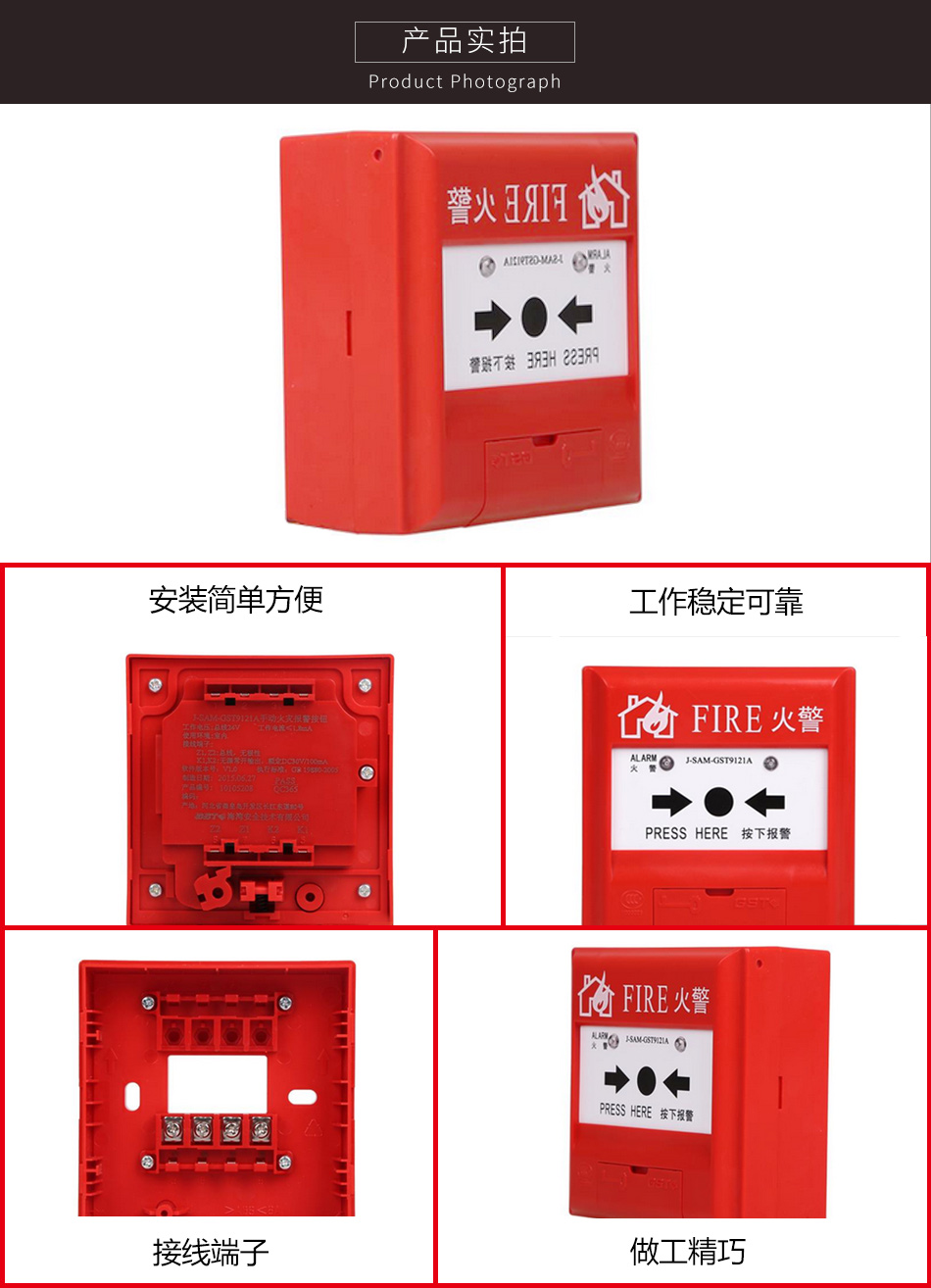

　　3、报警按钮端子示意图

　　端子说明：

　　Z1、Z2：无极性信号二总线接线端子。

　　K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

　　4.布线要求：Z1、Z2可选用截面积不小于1.0mm²的RVS双绞线。
