J-SAM-GST9123A消火栓按钮
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1153日期：2020-04-04 13:11:41

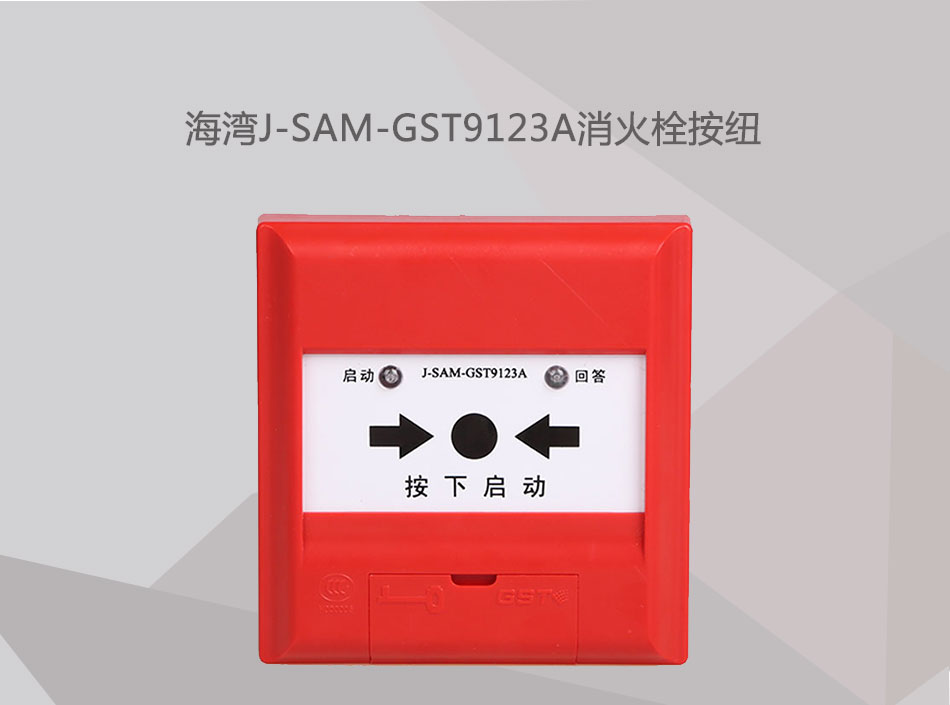

一、海湾J-SAM-GST9123A消火栓按钮

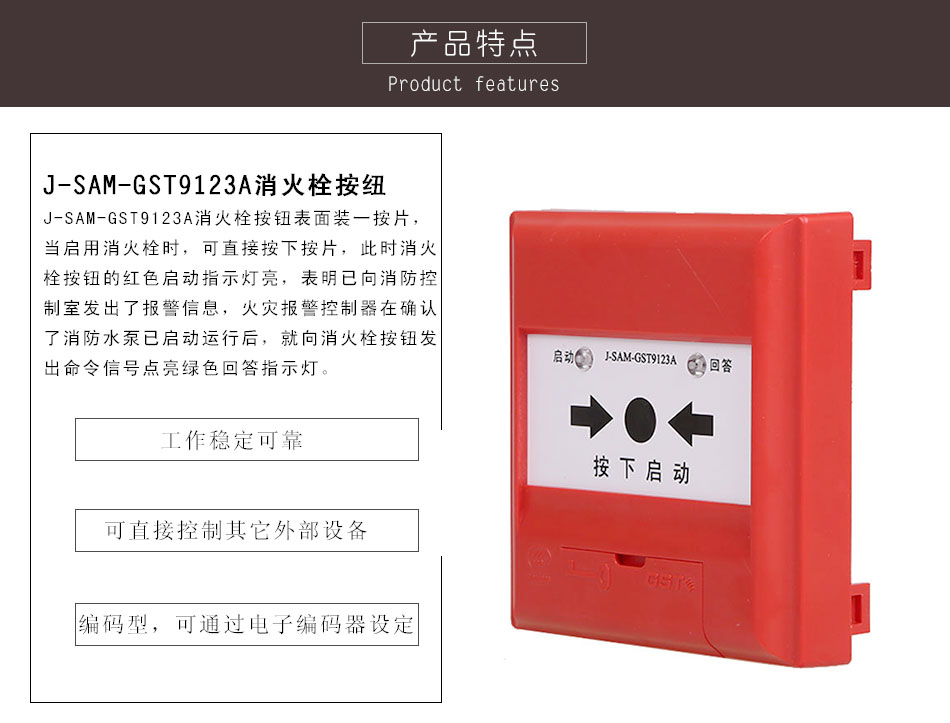

海湾J-SAM-GST9123A消火栓按钮表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。
二、海湾J-SAM-GST9123A消火栓按钮特点

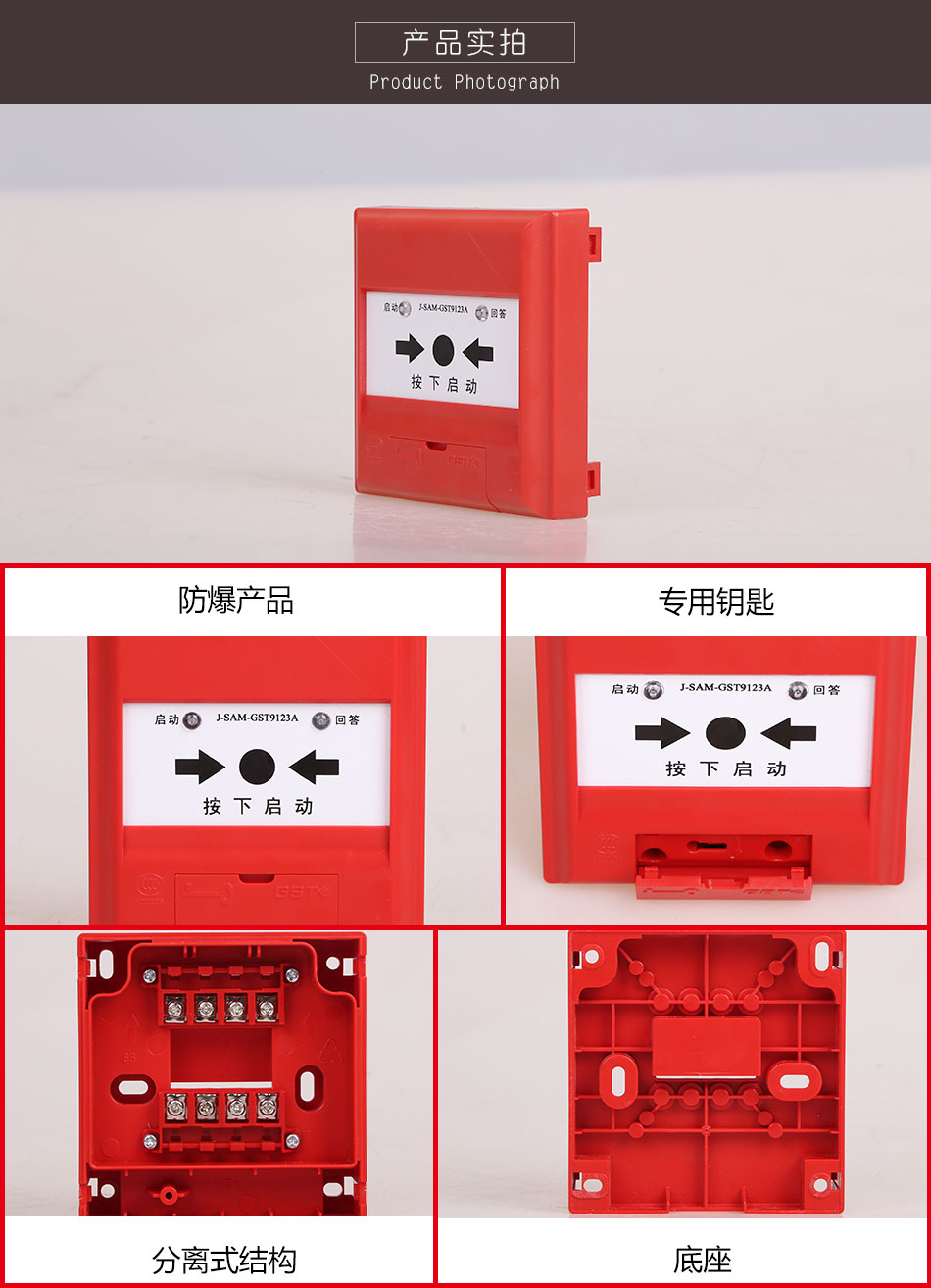

1、采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试。
2、消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。
3、按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。
4、用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。
5、编码型，可通过电子编码器设定。
三、海湾J-SAM-GST9123A消火栓按钮技术特性

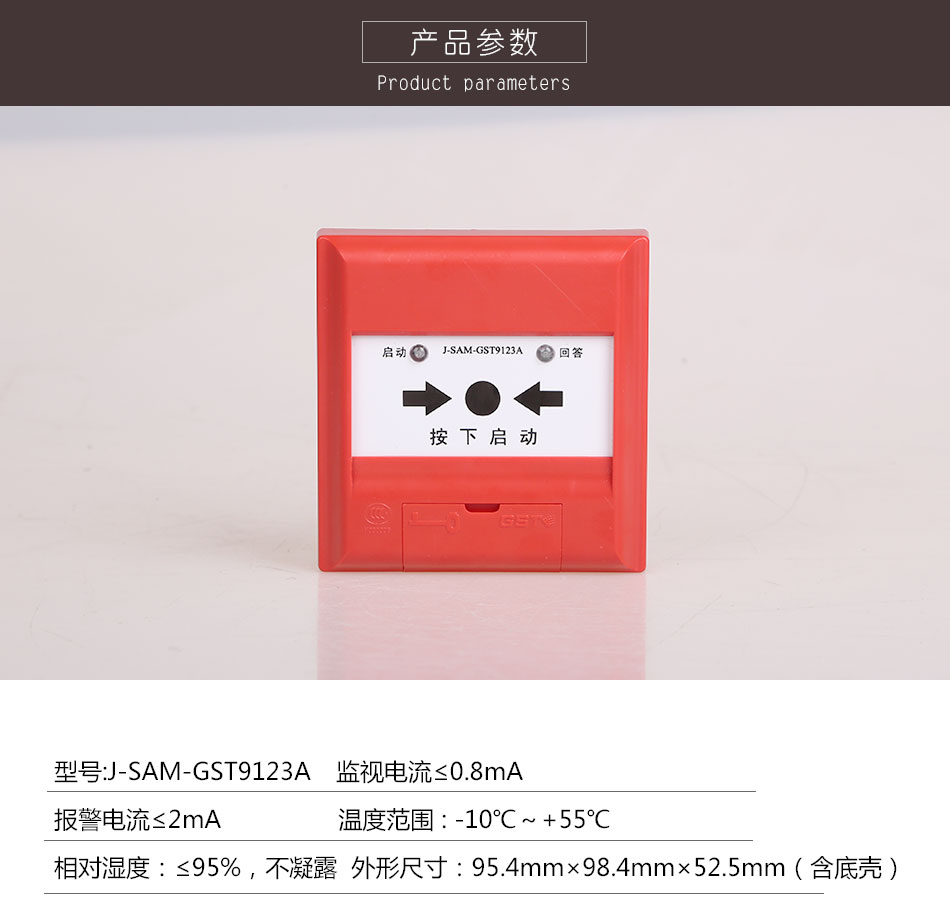

四、海湾J-SAM-GST9123A消火栓按钮结构特征与工作原理| 型号 | J-SAM-GST9123A |
| 工作电压 | 信号总线电压：24V 允许范围：16V~28V |
| 工作电流 |
监视电流≤0.8mA 报警电流≤2mA |
| 输出容量 | 额定DC30V/100mA无源输出触点信号，接触电阻≤0.1 |
| 线制 | 消火栓按钮与火灾报警控制器信号二总线连接 |
| 编码方式 | 电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定 |
| 启动零件型式 | 重复使用型 |
| 启动方式 | 人工按下按片 |
| 复位方式 | 用专用钥匙手动复位 |
| 指示灯 | 红色启动指示灯，巡检时闪亮（约3s闪亮一次），消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮 |
| 使用环境 |
温 度：-10℃～+55℃ 相对湿度：≤95%，不凝露 |
| 外形尺寸 | 95.4mm×98.4mm×52.5mm（含底壳） |
| 外壳防护等级 | IP43 |
| 壳体材料和颜色 | ABS，红色 |
| 重量 | 约195g(含底壳) |
| 安装孔距 | 60mm |
| 执行标准 | GB 16806-2006 |

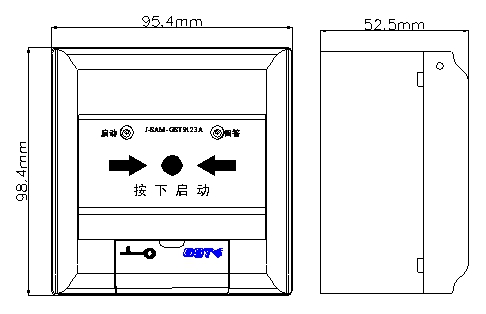

1 J-SAM-GST9123A消火栓按钮的外形示意图如图1所示。
2、工作原理
J-SAM-GST9123A消火栓按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成报警检测及与火灾报警控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾的GST-BMQ-1B或GST-BMQ-2电子编码器进行现场更改。
 |
 |

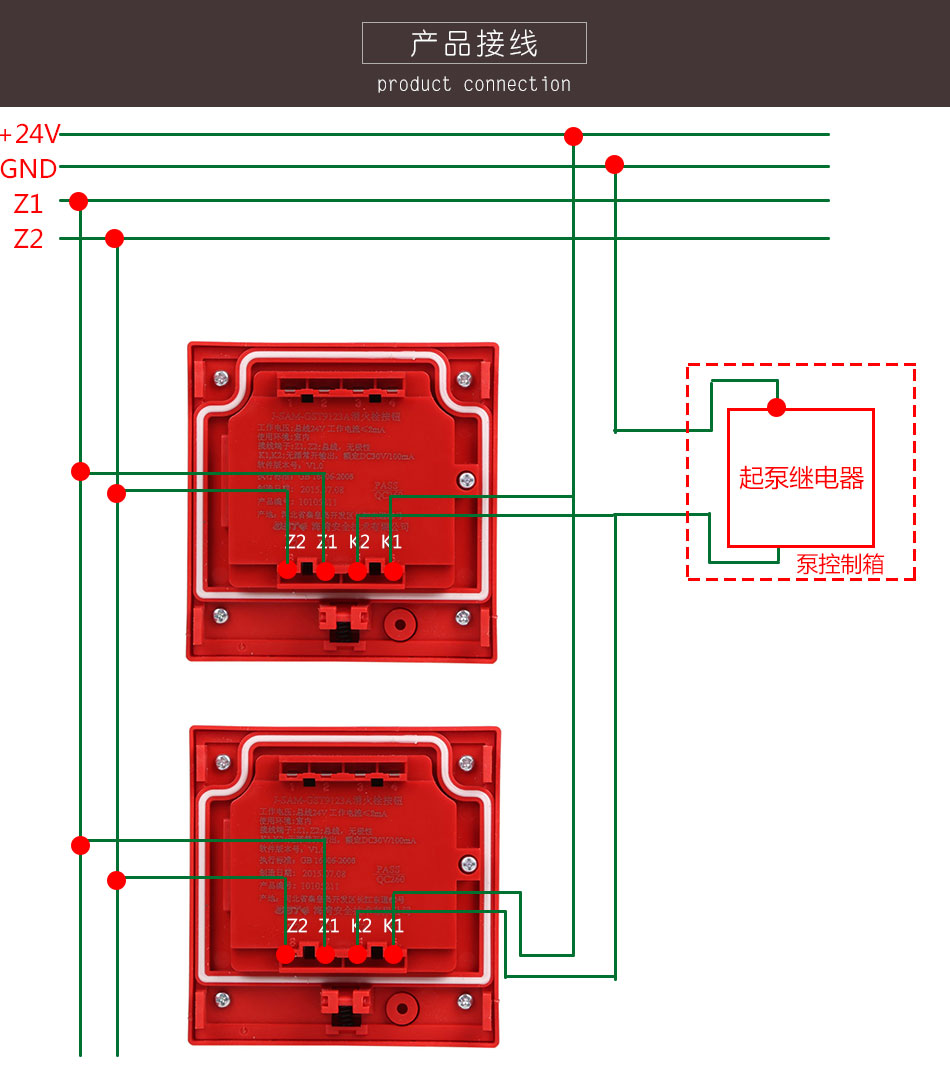

| 第一步：准备一根RVS线(信号总线)，两根BV线(消火栓启泵线)，此处以普通线缆代替。 | 第二步：将线路从J-SAM-GST9123A消火栓按钮底座的穿线孔处穿过，将信号总线接在手动报警按钮的Z1、Z2接线端子上；将启泵线接在K1、K2（无源常开输出）接线端子上。 |
 |
 |
| 第三步：检查接线是否正确 | 第四步：按上J-SAM-GST9123A消火栓按钮上盖，接线完成。 |
