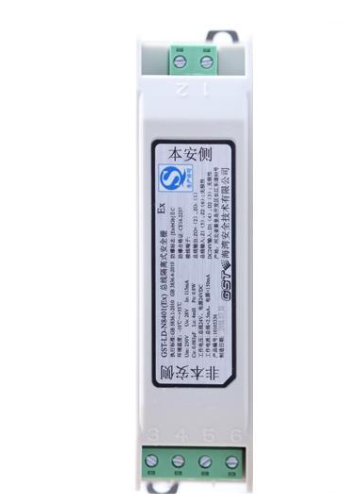

海湾的总线隔离安全栅可以带多少个防爆设备?最多可以带多少个防爆声光?

在工业现场特别是石油、化工、天然气等涉及易燃易爆环境的场所，防爆设备的电气连接与隔离设计直接关系到系统的功能安全与人员、设备的防护。总线隔离安全栅（以下简称“总线隔离栅”）作为一种常见的本安（本质安全）或隔离防爆解决方案，用于在本安回路与非本安回路之间提供安全隔离、限制能量传播，从而防止在危险环境中因电气故障引发火花或高温。讨论“海湾的总线隔离安全栅可以带多少个防爆设备？最多可以带多少个防爆声光？”需要结合产品技术规格、本安回路的参数、分组原则以及最终用户现场设计等因素来系统分析。下文将从基本概念、关键参数与限制、计算方法、典型应用示例以及工程实践建议等方面进行详尽讲解，旨在为工程师与项目管理人员提供实用的参考。

一、基本概念与适用范围
1.1 总线隔离安全栅的功能
总线隔离安全栅通常用于将非本安区域（例如控制室、仪表柜）内的总线供电与本安回路（位于危险区的传感器、执行器）隔离开来，以保证即使在隔离端出现故障，也不会将足以点燃可燃气体或粉尘的能量传输到危险区。其功能包括限流、限压、限能、隔离以及故障短路保护等。

1.2 “海湾”的含义
“海湾”一词在工业控制领域通常指“接线端子排（terminal block）”或“一组模块化的隔离/接线单元”，亦可能是指具体厂商（例如某些品牌名含“湾”字）或井号/回路组。为保证讨论的普遍性，本文以“海湾式总线隔离安全栅”理解为一排或一组用于将现场总线（如HART、Profibus、Foundation Fieldbus、4-20mA本安回路或本安声光信号）引入并隔离到危险区的模块化安全栅单元或端子排。

1.3 防爆设备与防爆声光的定义

• 防爆设备：指经认证并适用于危险区域的电气设备，包括本安型传感器、接近开关、按钮、指示灯、继电器线圈等。它们在本安回路中运行，能量受到安全栅限制。

• 防爆声光：通常指防爆报警器中的声光组合信号器（声光报警器、声光警报器、声光提示器），用于现场可视与听觉报警。此类设备在危险场所需满足防爆认证（如Ex d、Ex e、Ex ia/ib等），并对电源或驱动信号的能量限制有明确要求。

二、影响总线隔离安全栅可带设备数量的关键因素
要回答“可以带多少个防爆设备”与“最多可以带多少个防爆声光”，必须考虑下列关键参数与约束条件：

2.1 安全栅或隔离器的输出电气参数

• 最大输出电流（Iout）或回路供电能力：决定能够驱动多少个设备（尤其是有源设备或需要较大工作电流的声光器）。

• 最大输出电压（Uout）：本安回路对设备允许的最大电压有限制（例如Ex ia 回路通常有严格的电压/能量限制）。

• 输出短路电流与功率限制：限制在任何故障情况下可向危险区提供的能量，以确保安全等级。

• 环路供电方式（单端/多端、电源分配方式）：若安全栅为多通道独立限流，则每通道可供电的设备数不同；若为总线型隔离器，需考虑分配策略。

2.2 设备自身参数

• 工作电流与启动电流：声光报警器通常有较高的启动电流（尤其是声响器），持续工作电流也高于普通指示灯或传感器。

• 耗电功率（P）、阻抗或阻值：影响并联连接时的总电流需求。

• 是否具有内置防本安转换或本安隔离模块：某些防爆声光设备带内置限流或隔离，则对安全栅负担较小。

2.3 回路布线与连接方式

• 串联还是并联接法：本安回路通常采用并联多台设备的方式，但并联会增加总电流消耗。

• 总线拓扑（主干、分支数量）及布线电缆长度：电缆电阻会造成压降，影响末端设备的有效电压，进而限制可连接设备数。

• 是否通过本安分配器（barrier）或多通道隔离器分配电流：若通过多通道隔离模块，可将负载分散。

2.4 安全认证与技术规范

• 本安认证（如Ex ia/ib）对回路内总能量、最大允许电流与电阻有严格规定，通常要求整个回路在最大允许参数内。

• 厂商规格书与技术手册通常给出可驱动的最大设备数量或明确告知按设备电流计算。

• 现场代码与标准（例如IECEx、ATEX、GB标准）要求遵守特定的设计准则。

三、计算方法与举例说明
3.1 通用计算步骤
要确定某一海湾总线隔离安全栅能带多少个防爆设备，建议按下列步骤计算：

1. 获取安全栅（隔离器）单通道或总线输出的额定电压Uout、额定电流Iout或额定功率Pout，以及输出短路限制参数（Ui、Ii、Pi、Ci、Li 等本安参数）。

2. 获取每台防爆设备的工作电压Udev与工作电流Idev（以及启动电流Istart 若有）。

3. 计算并联连接时的总电流 Itotal = Σ Idev (含启动峰值评估)。

4. 验证 Itotal ≤ Iout（或满足总功率限制Pout）；并验证任意情况下（含故障、启动、电缆压降）回路参数不超过本安允许的最大值（Ui、Ii、Pi）。

5. 若通过多通道隔离器，按通道分别进行计算并确保供电分配合理。

6. 考虑冗余、余量（建议留出一定裕量，典型为20%–30%）以及现场启动冲击和温度影响。

3.2 举例（示意、非实际产品数据）
假设某海湾总线隔离安全栅某一路输出参数为 24 Vdc、最大持续输出电流 250 mA（Iout=250 mA）。防爆声光每台工作电流为 80 mA，启动峰值电流为 200 mA（短时）。若并联连接：

• 在稳态：最多可带 floor(250 / 80) = 3 台（3×80=240 mA），留有10 mA余量。

• 考虑启动峰值：若多台同时启动，峰值可能超过 250 mA（例如三台同时启动 3×200=600 mA），这会超出安全栅允许范围。因此需要评估启动不同时发生或增加软启动/限流措施。

• 若要求更高可靠性，应采用多通道分配或更高容量的隔离模块。

3.3 本安回路的能量限制示例
在Ex ia 系统中，常以 Ui、Ii、Pi 表示内置放电极限。例如若安全栅给出的 Ui=30V、Ii=100mA、Pi=0.75W，则不论并联多少设备，总回路电流都不能超过 100 mA，且总功率不能超过 0.75W。因此在此类高安全约束下，可连接设备数量通常非常少，必须按设备电流严格计算。

四、典型场景分析：总线隔离安全栅带防爆设备的常见配置
4.1 低功耗传感器类设备

• 典型4-20mA 本安传感器或接近开关，工作电流较小（<30 mA），多个设备并联时可能超出单回路电流限制。因此通常一通道只带1台4-20mA回路传感器，或者使用多通道隔离器分别供电。

4.2 指示灯/小型防爆声光（低功耗）

• 若防爆指示灯或小型声光器额定电流较低（例如每台20–50 mA），且安全栅允许的电流较大，则可并联多台。但仍需考虑总电流、启动电流和认证限制。

4.3 大功率声光报警器

• 多数防爆声光报警器（尤其大声压或高亮度型号）消耗较大电流，通常推荐为单独回路供电，即一通道驱动一台声光器，或通过外部本安隔离电源供电。

五、为什么没有单一固定答案
直接回答“可以带多少个防爆设备/最多多少个防爆声光”而不给出设备型号与安全栅参数，会产生误导。不同厂商、不同型号的安全栅以及不同型号的防爆设备，其电气参数差异极大。例如：

• 一款高容量的总线隔离模块可能提供每通道 500 mA 或以上，允许并联多台小功耗设备；

• 而一款严格的Ex ia 安全栅可能仅允许 30–100 mA，总功率极限也低，此时可能只允许1台设备或甚至不可驱动某些声光器。

六、工程实践建议（检查清单）
为确保设计安全与合规，建议采取以下做法：

1. 查阅并记录安全栅（隔离器）技术手册上的本安参数（Ui、Ii、Pi、Ci、Li）以及额定输出电压/电流。

2. 获取并记录拟连接的防爆设备的工作电压、工作电流、启动电流、认证类别与最大允许回路参数。

3. 按并联总电流计算并校核，并考虑启动峰值与电缆压降对末端电压的影响。

4. 若需要并联多台声光器，优先选择低功耗型号或为每台设备提供独立通道；或使用外部隔离电源/分配器。

5. 咨询安全栅与防爆设备制造商，确认兼容性并获取书面技术建议或核准清单。

6. 在设计文件中注明余量（建议至少预留20%电流/功率裕量）并进行现场调试验证。

7. 遵守当地防爆规范（如GB、IECEx/ATEX）并由具备资质的工程师签核。
