海湾消防控制模块现场点位配置与接线技术
文章来源：www.gsthwxf.com作者：海湾消防公司人气：14日期：2026-07-20 09:47:03
海湾消防控制模块是报警系统与消防联动设备的衔接核心，主要用于控制排烟风机、防火卷帘、喷淋泵、排烟阀、应急广播等联动设备启停，同时反馈设备运行状态。模块的现场点位布置、选型匹配、接线工艺、地址配置直接决定消防联动系统的精准性与稳定性，是现场消防设备配置中技术复杂度最高、容错率最低的核心工序。
控制模块选型需匹配联动设备功率与控制模式。海湾模块涵盖单输入模块、单输出模块、输入输出模块、多线控制模块等全系列产品，现场需根据联动设备控制需求精准选型。防火阀、排烟阀、水流指示器、压力开关等信号反馈类设备，配置单输入模块，仅负责采集设备状态信号、上传至报警主机。应急广播、声光警报器、排风设备等小功率启停设备，配置常规输入输出模块，实现信号采集与启停控制双向功能。喷淋泵、消火栓泵、排烟风机等大功率消防设备，必须选用海湾专用多线控制模块，规避总线信号负载不足、干扰导致的设备误启停问题，保障大功率设备联动安全。
模块现场点位布置遵循就近安装、便于运维原则。控制模块禁止直接安装在高温、潮湿、多粉尘、强电磁干扰的设备本体上，需布置在联动设备周边干燥、通风、便于检修的墙面或控制柜内。单个防火分区的联动模块集中布置或分区分散布置，做好点位标识，每个模块对应专属联动设备，一一对应、无混接。模块安装高度距地面1.3m至1.5m，固定牢固，外壳完好，端子接口无破损。所有模块需设置清晰标识，标注对应设备名称、分区、编码号，便于后期故障排查、日常运维。电缆竖井、配电间内的模块需做好防尘、防鼠、防潮防护，延长设备使用寿命。

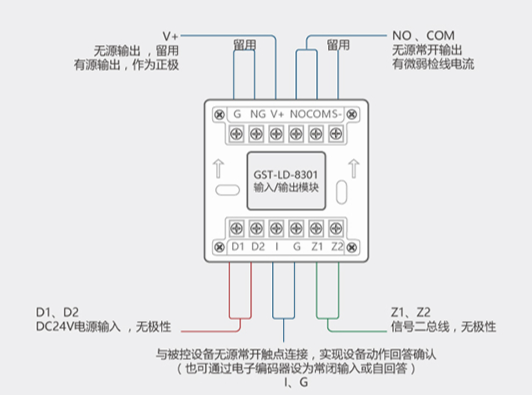

标准化接线工艺是模块稳定运行的关键。海湾控制模块严格区分总线端子、电源端子、反馈端子、控制端子，现场接线需严格对照设备说明书施工，杜绝错接、混接。报警总线采用无极性两线制接线，接入模块总线接口，线缆选用阻燃双绞线；外部控制电源、反馈线路单独布线，与总线分区隔离，避免电压串烧损坏设备。每个接线端子接线数量不超过2根，线缆压接牢固，无裸线、虚接、松动问题，线束整齐绑扎，无交叉缠绕。线路预留200mm以上余量，便于调试检修，所有线缆端部编号标识清晰，与图纸台账完全一致。
地址编码与联动逻辑精准配置。所有控制模块需独立编码，编码规则按照防火分区、设备类型、点位顺序统一编制，录入海湾报警主机系统，实现设备点位精准定位。联动逻辑需严格依据消防规范设置，如探测器报警后联动排烟阀开启、风机启动，分区火警触发后联动防火卷帘降落、切断非消防电源。逻辑配置需精准分区，杜绝跨分区误联动、漏联动问题，同时设置延时启停、联动优先级，保障消防动作有序开展。完成配置后，需在主机端录入所有模块参数，建立设备台账，实现系统化管控。
模块调试与功能校验确保联动可靠性。现场逐点开展模块单机测试、联动闭环测试，手动触发探测器、手报火警信号，校验模块接收指令、控制设备启停、反馈状态信号的全过程。重点测试大功率设备多线模块的稳定性，排查信号延迟、反馈异常、启停失灵等问题。同时测试线路短路、断路故障报警功能，确保模块可精准上传故障信息。调试完成后锁定系统逻辑参数，留存调试记录，保障模块长期稳定运行，满足消防联动验收与日常运维要求。
海湾安全技术有限公司主营：海湾消防报警系统销售报价,消防工程改造，气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址：http://www.gsthwxf.com/；海湾服务热线：18910580194
