海湾消防设备短路或接地故障导致控制器损坏之分析与防范

海湾地区作为石油、天然气、化工及海上平台等高风险行业和高密度城市化区的集中地，其消防系统的可靠性直接关系到人员生命、环境安全与经济损失。消防控制器作为消防系统的核心监测与联动单元，一旦因电气短路或接地故障发生损坏，不仅会导致报警延迟、联动失败，还可能造成更大范围的火灾蔓延和系统瘫痪。本文围绕“海湾消防设备短路或接地故障而引起控制器损坏”主题，系统分析故障成因、故障机理、风险后果、检测与诊断方法，并提出设计、施工、维护与应急处置等方面的预防与改进措施，以期为相关单位提供理论依据与实践指导。

一、问题背景与重要性

1. 地区特性与系统复杂性
   海湾地区气候条件（高温、高湿、高盐雾）与广泛的可燃危险品应用，使消防系统在设计与运行中面临更高的挑战。消防控制器通常需要在复杂电气环境下长期稳定工作，且与探测器、声光报警器、消防泵、阀门、电源与通讯网等多种设备联动，一旦控制器失效，将影响整个系统功能的完整性。

2. 电气故障的普遍性
   短路与接地故障是电气系统中最常见的问题之一。短路可由绝缘破坏、接线错误、导体损伤或水汽侵入引起；接地故障则可能由线路老化、接地不良、雷击或设备外壳带电等产生。在海湾地区，这类问题因环境腐蚀、生物侵扰及维护不当而更易发生。

二、短路与接地故障的类型及成因分析

短路故障类型

• 相间短路：两根带电导线或导体直接导通，造成高电流瞬间通过。

• 相地短路：带电体与地或接地体直接接触，形成单相短路。

• 异物/水汽引起的短路：盐雾或水滴在端子、接线端或印制电路板（PCB）上形成导电路径。
  成因包括：绝缘老化或机械破损、接线错误、设备整修后未复位、施工时异物残留、腐蚀穿透绝缘层等。

接地故障类型

• 漏电接地：电流通过非正常路径流向大地，常见于绝缘击穿或外壳带电。

• 接地阻抗过高或接地不良：接地电阻超标导致保护接地功能受限，设备无法在故障时及时触发保护动作。

• 直流系统负极或通信屏蔽不当接地：导致地环路、干扰或差分电位对设备造成损害。
  成因包括：接地体腐蚀、电缆接地线断裂、接地施工设计不合理、接地网与外部系统未有效隔离等。

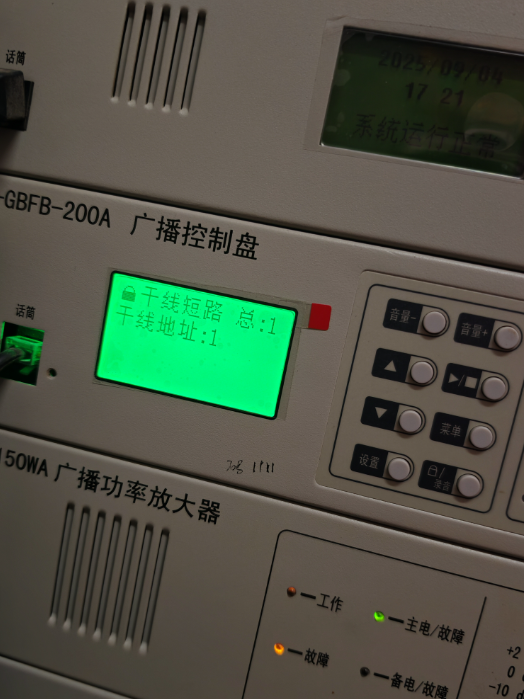

三、控制器受损的机理

1. 过电流冲击与元器件烧毁
   短路导致瞬时大电流流经控制器电源与PCB，电源模块、整流器、稳压器及功率元件承受超出规定的电流热应力，导致熔断器熔断、芯片烧毁、PCB走线碳化或焊点熔化。

2. 瞬态电压与瞬变冲击（Surge）
   短路或接地故障伴随的开关动作、断路器跳闸或雷电可在系统产生高幅值瞬态电压，损坏敏感电子元件、通信接口、隔离电路等。若控制器缺乏瞬变抑制措施（如TVS、浪涌吸收器、共模扼流线圈），易发生器件击穿。

3. 地环路与差动电位应力
   接地不当或多点接地造成地环路电流，控制器信号地与保护地之间出现电位差，产生持续的差分电流，导致接口元件长期过载、通信错误并最终损坏模块。

4. 腐蚀与绝缘降级的累积作用
   海湾高盐雾环境促成金属表面腐蚀，连接端子接触电阻增大，产生局部过热。绝缘层持续受潮或被盐垢侵蚀，降低绝缘强度，增加短路与漏电风险，逐步侵蚀控制器内部电路。

四、对消防控制系统的影响与风险评估

功能失效层面

• 报警功能中断：探测到的烟雾或温度信号无法被控制器接收或上报。

• 联动失灵：泵、阀门、灭火装置无法按逻辑动作执行。

• 监控与记录缺失：事件记录、远程监控中断，事故追溯困难。

安全与经济后果

• 人员疏散与救援受阻，增加人员伤亡风险。

• 重大设备与环境污染（尤其在油气设施）带来连锁爆炸或大规模火灾。

• 停产停工、罚款与修复成本显著增加，且对企业声誉造成长期影响。

法规与合规风险
消防系统不达标可能触犯当地消防法规、环境安全要求及保险合同条款，增加法律责任与赔偿风险。

五、检测、诊断与取证方法

1. 日常巡检与红外热像检测
   定期巡检线路、端子、接线端和控制器外壳，使用红外热像仪检测异常发热点，早期发现接触不良或局部过载。

2. 绝缘电阻与接地电阻测试
   对控制器电源线、报警回路及接地系统进行定期绝缘电阻测试（兆欧表）与接地电阻测量，确保满足设计与规范要求。

3. 示波器与谐波分析
   对电源输入及信号线进行瞬态、谐波与噪声分析，发现突发电压脉冲、地环路干扰或周期性异常信号，定位故障源头。

4. 故障事件记录与现场取证
   在控制器损坏或复位事件发生后，保存系统日志、事件时间戳、断电记录、保护器跳闸记录与现场照片，为后续分析与责任认定提供依据。

5. 元器件级别的电路检测
   对损坏控制器拆解，进行视觉检查、焊点检测、电容、整流器与IC的功能测试，必要时送第三方实验室做元器件失效分析（SEM、EDS、X射线等深度分析）以判断故障机理。

六、防范与改进措施

设计阶段

• 选型与冗余：选用适合高温高湿盐雾环境的防护等级（如IP等级更高、采用防腐处理的机柜）控制器；关键功能采用冗余控制器与备份电源（UPS、双电源输入），实现故障切换。

• 电气保护设计：在控制器电源端、通信线路与外设供电处配置合适熔断器、断路器、漏电保护器与浪涌保护器（SPD）；在敏感信号通路加入隔离变压器或光耦隔离。

• 接地与等电位联结：采用统一规范的接地网设计，保证接地电阻低且稳定；避免多点接地导致的地环路，合理安排信号地、保护地与机箱接地的连接方式。

• 线路布置与屏蔽：信号线与电源线分开敷设，采用屏蔽双绞线、带屏蔽层的电缆，并在终端处做好屏蔽接地处理以减少电磁干扰。

施工与安装阶段

• 严格按照接线图与规范操作，确保接线牢固、端子紧固力矩合规，避免接触不良。

• 采用防腐涂层、防水密封与防尘措施，减轻盐雾与潮气对电气接点与PCB的侵蚀。

• 对接地体与接地线进行防腐处理，并在接地线连接处使用适合的防腐接头与防水填料。

• 做好电缆标识与走向分区，减少未来维护误操作的概率。

运行维护与监测

• 建立定期维护制度：定期检查接线端子紧固程度、端子温升、绝缘电阻值与接地电阻；对老化电缆与元器件按寿命进行更换。

• 在线监测：对关键回路部署电流、电压与温度在线监测，并结合SCADA/监控系统实时报警，快速定位异常。

• 定期开展红外热成像、电气局部放电与谐波分析，预测性维护以减少突发故障。

• 培训与应急预案：提升维护人员电气安全意识与故障排查能力，制定控制器失效时的应急切换与人工联动方案，保证在控制器损坏时消防功能可通过旁路或手动方式继续实现。

防雷与浪涌保护

• 在海湾地区，雷击频率与海上雷电风险较高，必须在建筑/设备总进线、各分支回路与通信链路上配置分级浪涌保护器（SPDs），并确保其正确接地以便泄放雷电能量。

• 在易受雷击影响的场所加装避雷针、等电位联结与屏蔽措施，降低大范围瞬态干扰侵入控制器内部。

体系化管理与第三方评估

• 建立完善的电气管理体系与设备生命周期管理，对高风险设备实施重点监控与寿命预估。

• 定期邀请第三方机构开展电气安全评估、接地系统评价与灭火系统功能性测试，提出改进建议并监督整改。

七、案例分析（简述两类典型场景）

1. 油田平台控制器被盐雾腐蚀导致短路失效
   某海上油田平台的消防控制器长期暴露在盐雾环境中，因防护措施不足，端子与PCB表面形成盐垢，导致局部导电路径出现并最终引发短路，控制器主电源模块烧毁，致使火灾报警及联动功能失效。教训：提高防护等级、端子封装与定期清洁维护是关键。

2. 工业园区接地不良引发地环路损坏控制器
   某化工园区在扩建过程中，接地系统未按设计并与原有接地网有效联通，造成接地电阻波动与存在差电位。数次雷电后，地环路电流导致多台控制器通信接口被冲击损坏，整个消控系统出现断链。教训：接地系统设计、统一与定期检测至关重要，扩建时应评估整体接地连通性。
