海湾电话接口模块8304布线要求
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1894日期：2019-05-02 15:11:49
一、海湾GST-LD-8304消防电话接口结构特征、安装与布线
GST-LD-8304型消防电话接口的外形尺寸及结构与GST-LD-8319型输入模块相同，安装方法也相同，其对外端子示意图如图所示：
其中：
Z1、Z2：接火灾报警控制器两总线，无极性
D1、D2：DC24V电源，无极性
TL1、TL2：与GST-LD-8312连接的端子
L1、L2：消防电话总线，无极性
布线要求：Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm2的阻燃BV线，TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。
二、海湾GST-LD-8304消防电话接口应用方法

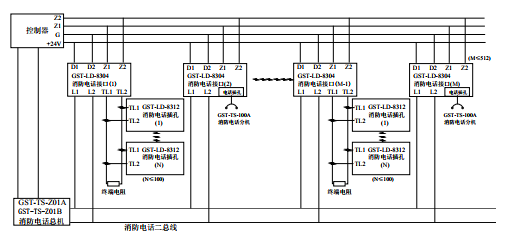

系统接线图如图所示
