海湾GST500报警主机布线要求
文章来源：www.gsthwxf.com作者：海湾消防公司人气：825日期：2019-05-02 15:01:59

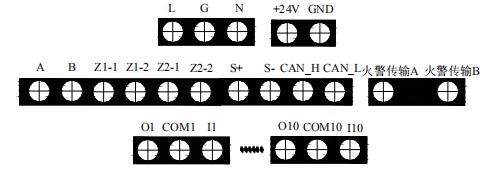

本控制器为壁挂式结构设计，可直接明装在墙壁上，其对外接线端子示意图如下图：
其中：
L、G、N：AC220V接线端子及交流接地端子；
A、B：连接火灾显示盘的通讯总线端子；
Z1-1、Z1-2，Z2-1，Z2-2：二路无极性信号二总线端子；
S+、S-：火灾报警输出端子（报警时可配置成24V电源输出或无源触点输出）；
A、B：连接其它种类控制器的通讯总线端子；
C1+、C1-～C14+、C14-：控制盘输出端子（最多14路）。
a．控制器信号总线采用阻燃RVS双绞线，截面积≥1.0mm2
b. 控制器与控制器及火灾显示盘之间的通讯总线采用阻燃屏蔽双绞线，截面积≥1.0mm2
c．控制器输出的多线制控制点外接线采用阻燃BV线，截面积≥1.0mm2
d．与彩色CRT系统采用阻燃四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m
