DH-GSTN5300/12F剩余电流式电气火灾监控探测器

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1914日期：2020-04-04 13:16:12

一、海湾DH-GSTN5300/12F剩余电流式电气火灾监控探测器概述

　　DH-GSTN5300/12F剩余电流式电气火灾监控探测器为分体式单路探测器，由信号处理模块和剩余电流传感器两部分构成，其中信号处理模块可面板嵌入式安装也可导轨安装，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

二、海湾DH-GSTN5300/12F剩余电流式电气火灾监控探测器产品规格

型号	DH-GSTN5300/12F
工作电压	总线24V,无极性
工作电流
剩余电流报警设定值	50mA到1000mA(步进1mA)
主回路电流	0A~2000A
主回路电压
报警响应时间	≤30s
输出触点容量	1A/125VAC,2A/30VDC
环境温度	-10℃~+60℃
相对湿度	≤95%,不凝露
海拔	<3000m
外壳防护等级	IP30
执行标准	GB14287.2-2005

三、DH-GSTN5300/12F探测器所接传感器技术参

传感器型号	GSTZCT-12F
穿线孔径(mm)	128*56
最大主回路电流(A)	100A 铜牌 400A电缆
外形尺寸(mm)	17115470
安装尺寸(mm)	137757
安装螺纹规格	M5

四、DH-GSTN5300/12F剩余电流式电气火灾监控探测器安装示意图

　　DH-GSTN5300/12F剩余电流式电气火灾监控探测器为分体式单路探测器，由信号处理模块和剩余电流传感器两部分构成，下面介绍的是它们各自的安装示意图。
1、信号处理模块可直接嵌装于箱体面板上，面板安装图如下：

DH-GSTN5300/12F信号处理模块面板安装图

　　2、信号处理模块也可使用导轨安装，导轨安装图如下：

DH-GSTN5300/12F信号处理模块导轨安装图

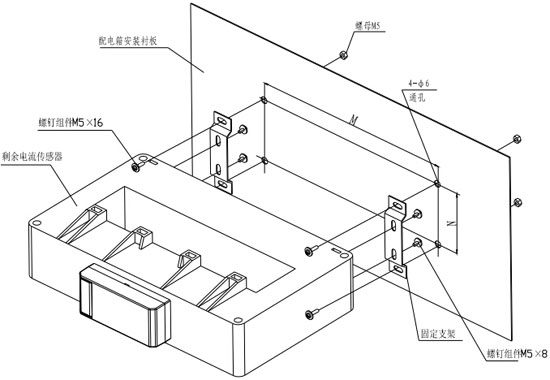

　　3、剩余电流传感器安装示意图如下：

DH-GSTN5300/12F传感器安装示意图

五、下载资质及技术资料区域：

1.海湾电气火灾监控系统-产品手册下载

2.海湾电气火灾监控系统应用设计说明书下载

3.海湾公司介绍下载

4.海湾一站式消防解决方案下载

5.GST产品认证证书及检验报告通用卷下载

6.检验报告通用卷二下载
