DH-GSTN5300/9剩余电流式电气火灾监控探测器

文章来源:www.gsthwxf.com作者:海湾消防公司人气:873日期:2019-05-04 06:31:48

一、海湾DH-GSTN5300/9型剩余电流式电气火灾监控探测器产品概述

  DH-GSTN5300/9剩余电流式电气火灾监控探测器为分体式单路探测器,与海湾的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统,适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。
DH-GSTN5300/9探测器由信号处理模块和剩余电流传感器两部分构成,其中信号处理模块可面板嵌入式安装也可导轨安装。剩余电流传感器为闭口方孔型。

二、海湾DH-GSTN5300/9剩余电流式电气火灾监控探测器产品规格

表1

型号 DH-GSTN5300/9
工作电压 总线24V,无极性
工作电流 <DC3mA
剩余电流报警设定值 DH-GSTN5300/9/ 50mA到1000mA(步进1mA)
主回路 电流0A~2000A多种规格可选,电压<AC660V
报警响应时间 ≤30s
输出触点容量 2A/30VDC
使用环境 温度:-10℃~+60℃相对湿度≤95%,不凝露海拔小于3000m
外壳防护等级 IP30
总线通信 地址采用电子编码器编码方式,占1个编码点((1~242)
壳体材料和颜色 信号处理模块:阻燃ABSPANTONECOOLGRAY10C;传感器:ABS,象牙白
外形尺寸 信号处理模块:144mm×96mm×46mm
传感器 参见表2
执行标准 GB14287.2-2005



表2

传感器型号 最大主回路电流 穿线孔径(mm) 外形尺寸(mm) 安装尺寸(mm) 安装螺纹规格 说明
GSTZCT-5 400A 闭口、圆孔Φ93 W:145 H:174 D:45 M:109 N:75 L:7 M5 适用电缆

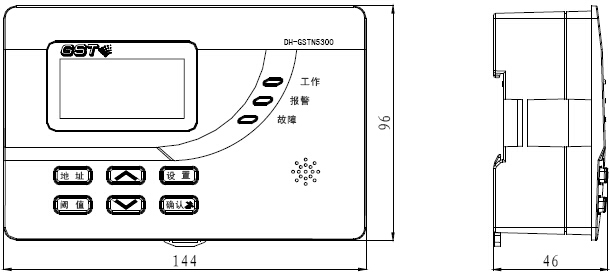

三、DH-GSTN5300/9探测器信号处理模块外形示意图

DH-GSTN5300/9探测器信号处理模块外形示意图





DH-GSTN5300/9探测器信号处理模块外形示意图
