JTG-UM-GST9616防爆型点型红外火焰探测器
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1242日期：2020-04-04 13:10:01

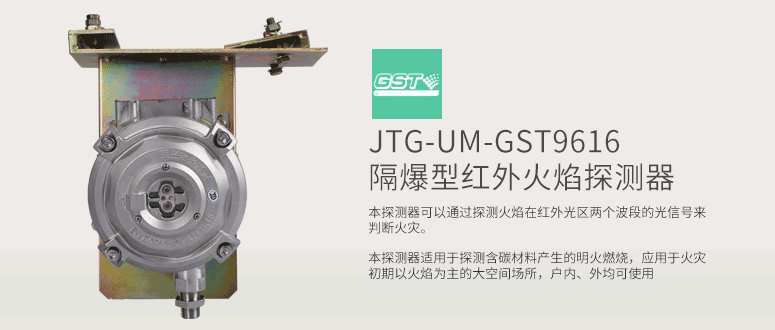

一、海湾JTG-UM-GST9616点型红外火焰探测器概述：
海湾JTG-UM-GST9616点型红外火焰探测器(以下简称探测器)是一种复合红外火焰探测器，它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。
探测器适用于探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主的大空间场所，户内、外均可使用。
本探测器对于太阳光、人工光源、热辐射等干扰不会发生误报警，工作稳定可靠。
JTG-UM-GST9616探测器具有编码和非编码两种工作模式。工作在编码模式时，探测器可直接与海湾公司生产的火灾报警控制器以总线方式连接，探测器从总线获取电源并通过总线传递信息。工作在非编码模式时，探测器需要DC24V电源供电，通过继电器触点向外传递信息。
本探测器为隔爆型产品，既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。
二、海湾JTG-UM-GST9616点型红外火焰探测器技术特性：
1、工作电压：
编码模式：总线供电，电压范围：DC16V～DC28V
非编码模式：DC24V供电，电压范围：DC20V～DC28V
2、工作电流：
编码模式：监视电流≤2mA，报警电流≤4mA；
非编码模式：监视电流≤19mA，报警电流≤35mA
3、灵敏度等级：
探测器共有三个灵敏度等级，其灵敏度级别满足GB15631-1995的要求。
探测器出厂设置为I级灵敏度，为最高灵敏度。用户可根据场所的需要降低灵敏度等级。使用海湾公司生产的电子编码器可以现场更改探测器的灵敏度等级。
4、探测范围：
探测器探测的最远距离对应I级灵敏度为25m，II级灵敏度为17m，III级灵敏度为12m。探测距离与角度的对应关系如图1所示，阴影部分为可探测范围。图中半圆弧代表探测距离，按百分比给出。
说明：探测器向空间各个方向探测的角度范围相同，图1所示为一个剖面。
5、响应时间≤30s；

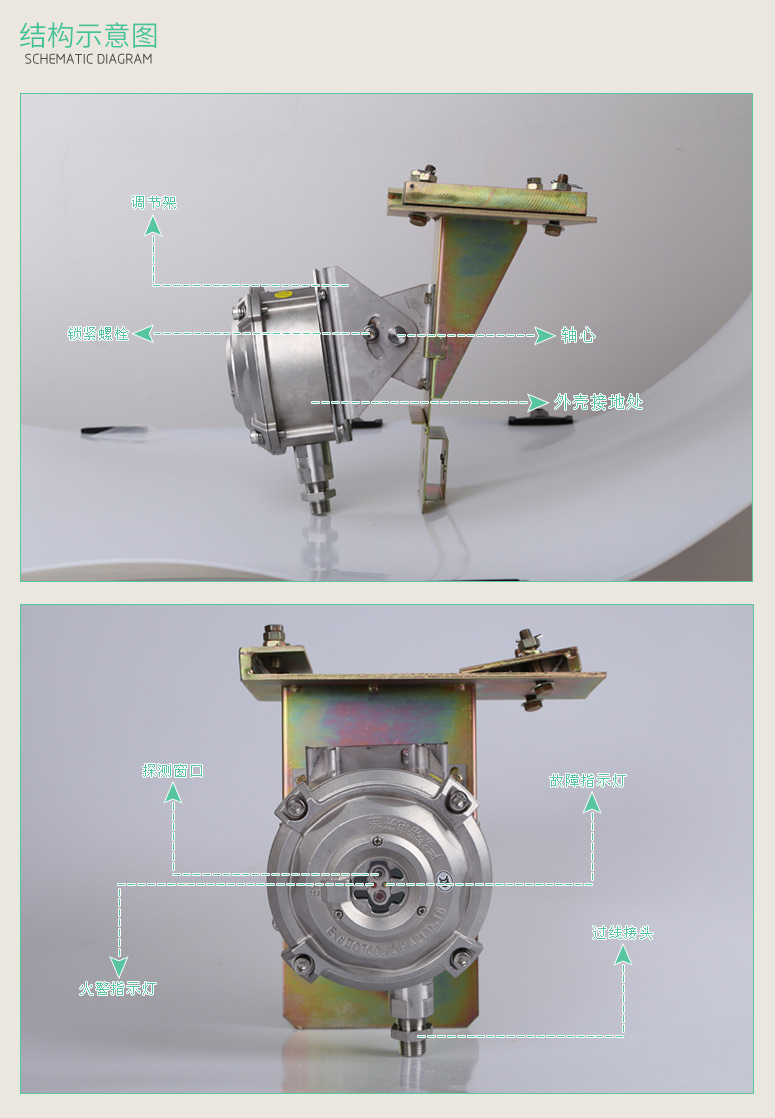

6、指示灯：
红色LED：监视状态时周期性闪亮，火警时长亮；
黄色LED：监视状态时熄灭，故障时长亮；

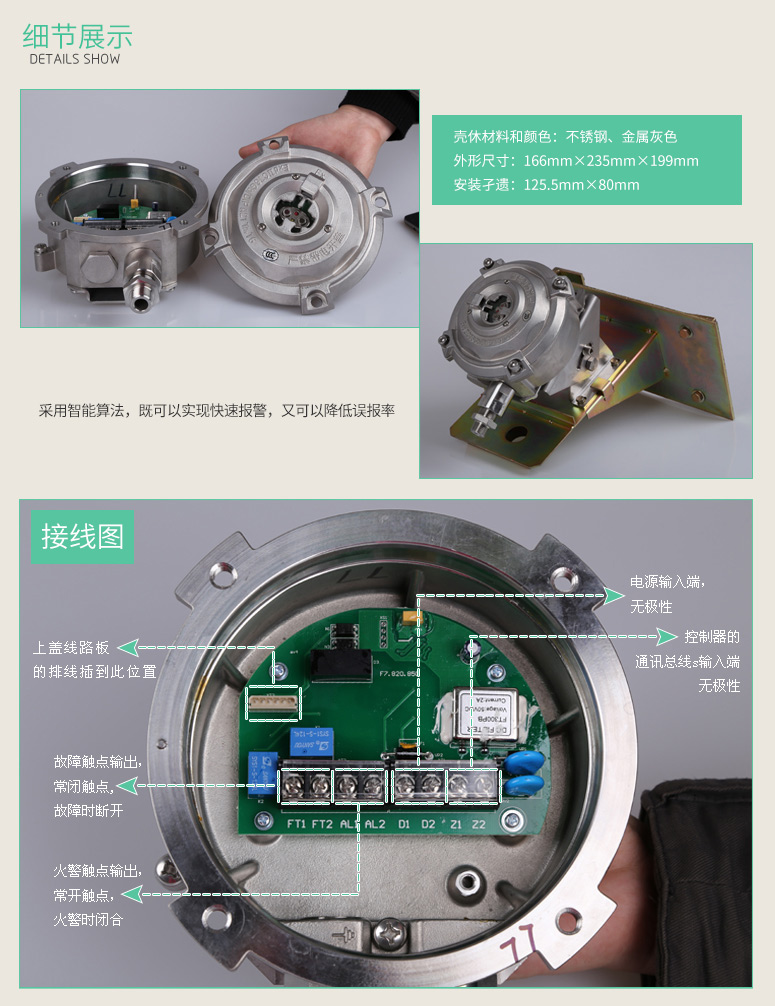

7、触点输出：
1)探测器工作在编码模式时，不使用触点输出，触点信号无效。
2)探测器工作在非编码模式时，有火警触点输出和故障触点输出。
火警触点输出：无源常开触点，触点容量为1A/30VDC；
故障触点输出：无源常开触点，触点容量为1A/30VDC。
8、使用环境：
温度：-20℃～+55℃
相对湿度：≤95%，不凝露
9、防护等级：IP66
10、外形尺寸：166mm×235mm×199mm(带调节架)
11、安装孔距：125.5mm×80mm
12、壳体材料和颜色：不锈钢，金属灰色
13、电缆要求：
1)编码模式：与控制器总线连接，使用线芯截面≥1.0mm2的RVS双绞线；
2)非编码模式：与DC24V电源连接，使用线芯截面≥1.0mm2，电缆外径为8mm～10mm的电缆，建议使用铜芯多股导线的电缆；
3)应符合使用环境的要求，如防爆、耐热、耐腐蚀、防火等。
14、重量：
探测器4.8kg
调节架1.3kg
15、防爆标志：ExdIICT6/DIPA21TA,T6防爆合格证编号：CNEx06.0429
16、执行标准：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995
三、海湾JTG-UM-GST9616点型红外火焰探测器测试：
警告：请待全部探测器都安装完毕后再接通电源，工作60s以后进行测试。
1、探测器安装结束后或每次定期维护保养后必须进行测试。
2、测试内容：
1)编码模式的探测器，上电工作后应能被控制器注册；处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应报警并点亮火警指示灯；控制器可以复位探测器使其恢复到正常监视状态。
2)非编码模式的探测器，上电工作处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应传送出火警触点信号并点亮火警指示灯。
3、编码模式的探测器，测试结束后，通过控制器发出通讯命令使探测器复位，并通知有关管理部门系统恢复正常。
4、非标模式的探测器，测试结束后，直接断电，并通知有关管理部门系统恢复正常。
5、在测试过程中不合格的探测器按“维护保养”进行清洁处理，然后再进行测试，如仍不能通过测试，则应返回维修。
