GST-LD-N8401(Ex)总线隔离式安全栅

五、海湾GST-LD-N8401(Ex)总线隔离式安全栅安装与接线

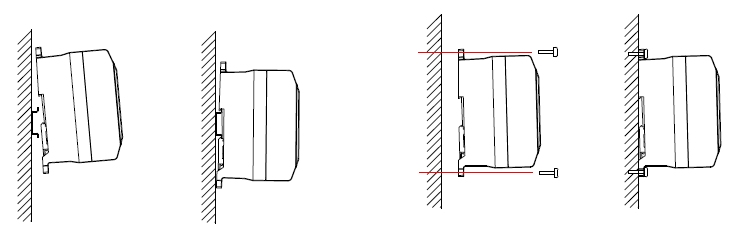

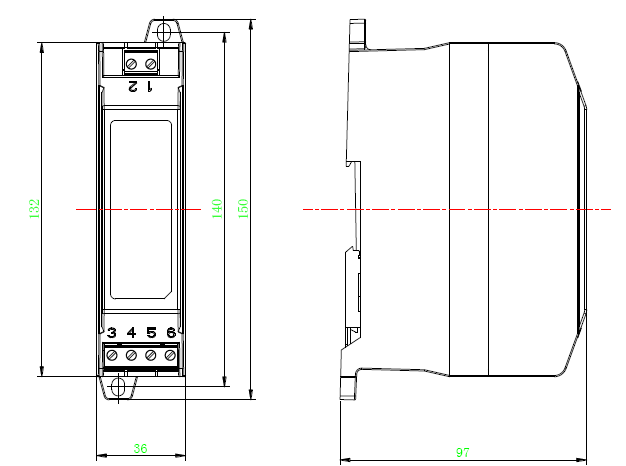

　　1.安装：安全栅可以直接安装于宽度为35mm的标准DIN导轨，如图所示。在不具备导轨安装条件时，可以通过上下两个安装孔，使用M4螺钉或ST4.2自攻螺钉（可选配塑料膨胀管）进行安装，如图所示。

　　

左图导轨安装示意图 右图普通安装示意图

　　2.接线

　　安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端子头上后，端子头正确插在端子座上确定稳固连接即可。

　　3.端子说明

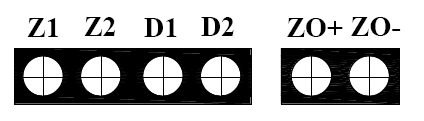

　　接线端子如下图所示。



接线端子

　Z1、Z2：普通总线输入，无极性

　　D1、D2：DC24V，无极性

　　ZO+、ZO-：本安总线输出

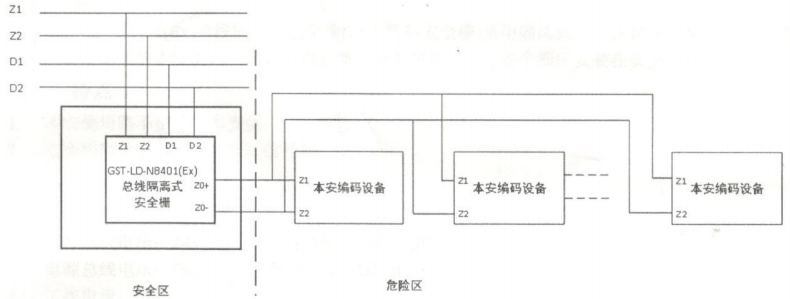

　　注意：每个安全栅最多可配接32只本安编码设备；

　　  安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。

　　4.布线要求

　　信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm²；电源线D1、D2采用阻燃BV线，截面积≥1.5mm²。安全栅至本安编码设备应选用截面积≥1.0mm²的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
