JTW-LD-HK3003/105缆式线型感温电缆

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1251日期:2019-06-22 07:41:10

一、JTW-LD-HK3003/105缆式线型感温电缆概述

  JTW-LD-HK3003/105型缆式线型感温火灾探测器(以下简称探测器)是一种可恢复式火灾探测产品,该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据,具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成,采用继电器无源触点方式输出,可方便地与不同厂家的火灾报警控制器配套使用,广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二、JTW-LD-HK3003/105缆式线型感温电缆工作原理

  探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构,其芯线采用直径为0.6mm的金属丝,金属丝的外部有感温材料,芯线之间的阻抗随其周围温度的变化而改变;信号处理单元内设信号处理电路,其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用,信号处理单元对感温电缆进行连续的监视,对于异常情况造成的温度升高和断线、短路进行报警。

三、JTW-LD-HK3003/105缆式线型感温电缆主要功能特点及技术性能

  1.符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

  2.具有定温报警功能,定温报警阈值为105℃。

  3.最大使用长度≤200m。

  4.具有火灾报警、故障报警两组独立无源继电器触点输出。

  5.可以监视感温电缆的开路、短路故障。

  6.感温电缆采用绞合缆式结构,抗机械损伤、抗电磁干扰能力强。

四、JTW-LD-HK3003/105缆式线型感温电缆主要技术参数

报警温度 105℃±10%
使用环境温度 -40℃~70℃
使用环境相对湿度 ≤95%,无凝露
工作电压 DC24V(+25%~-50%)
静态监视电流

工作电压30V时≤25mA

工作电压24V时≤40mA

工作电压10V时≤90mA

报警状态电流

工作电压30V时≤40mA

工作电压24V时≤70mA

工作电压10V时≤160mA

自恢复保险丝 400mA
火警输出形式 继电器(报警时闭合)输出
故障输出形式 继电器转换触点输出
继电器触点容量 1A/24VDC
外形尺寸

信号处理单元外形尺寸(长×宽×高):160.0mm×100.0mm×64.5mm

终端单元外形尺寸(长×宽×高):80mm×82mm×56mm

五、JTW-LD-HK3003/105缆式线型感温电缆主要应用场所

  1.电缆隧道、电缆廊道、电缆夹层等电缆类区域;

  2.皮带输送机或系统等;

  3.液压站及润滑油库、油管廊及其它供油系统场所;

  4.电力分布系统:变压器、变电站(所)、马达控制中心以及其它电力切换装置系统等;

  5.酒库、仓库及货架库等;

  6.工业过程及材料输送系统;

  7.化学品储存工厂;

  8.计算机房、电气控制室以及其它洁净厂房等。

六、JTW-LD-HK3003/105缆式线型感温电缆系统接线方式

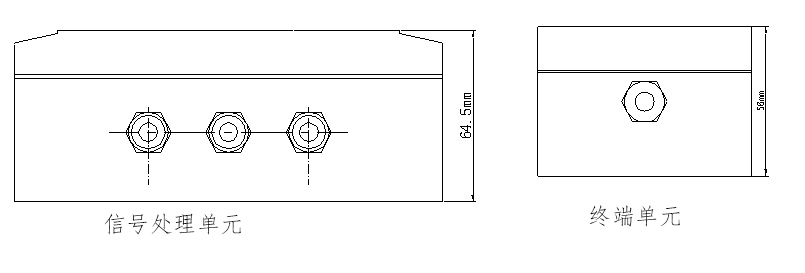

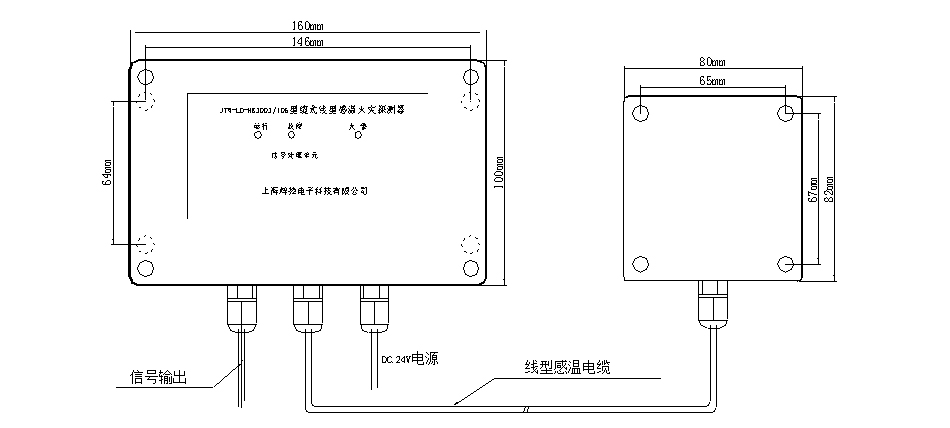

  1.外形尺寸及安装示意图

JTW-LD-HK3003/105缆式线型感温火灾探测器

JTW-LD-HK3003/105缆式线型感温火灾探测器

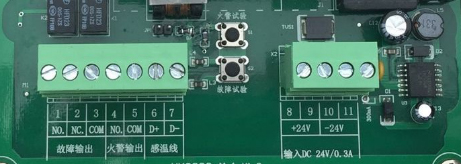

  2.信号处理单元接线端子说明

JTW-LD-HK3003/105缆式线型感温火灾探测器

  1)端子8-11:DC24V电源端子,端子8、9为供电电源DC24V的正极,端子10、11为供电电源DC24V的负极。

  2)端子4-5:火灾报警继电器(报警时闭合)输出。

  3)端子2-3:故障报警继电器(故障时断开)输出。

  端子1-3:故障报警继电器(故障时闭合)输出。

  4)端子6、7:感温电缆接入端子,感温电缆中橘红色芯线(包有铝铂带的)接端子6,另一玫瑰红色芯线接端子7。

  3.终端单元接线端子说明

JTW-LD-HK3003/105缆式线型感温火灾探测器

  终端单元接线端子D+、D-分别通过感温电缆的导体与信号处理单元的接线端子对应连接。

  4.信号处理单元板上的按钮说明

  按钮“故障试验”用于模拟短路故障故障测试;

  按钮“火警试验”用于模拟火警测试;

  按钮“火复”用于复位火警测试;

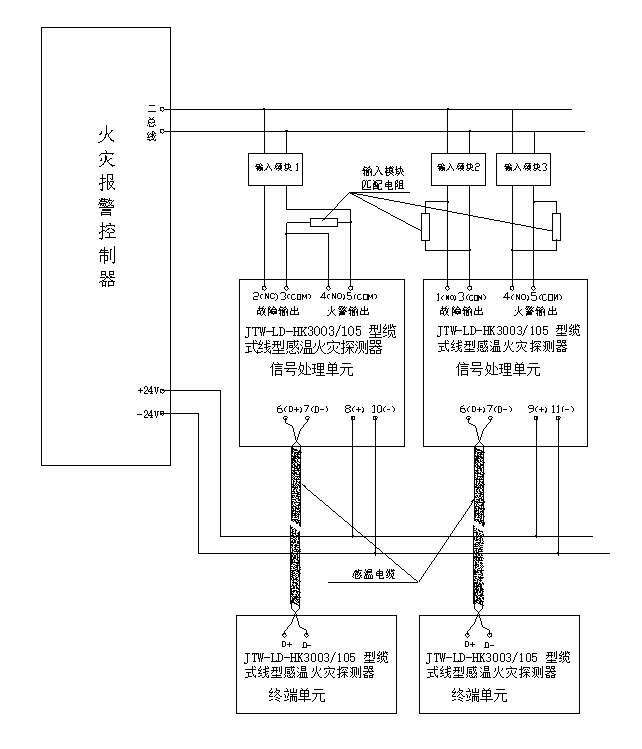

  5.接线方式

  与火灾报警控制系统配套使用时,可通过其输入(监视)模块,将线型感温探测器的报警信号接入系统,其接线方式见下

JTW-LD-HK3003/105缆式线型感温火灾探测器

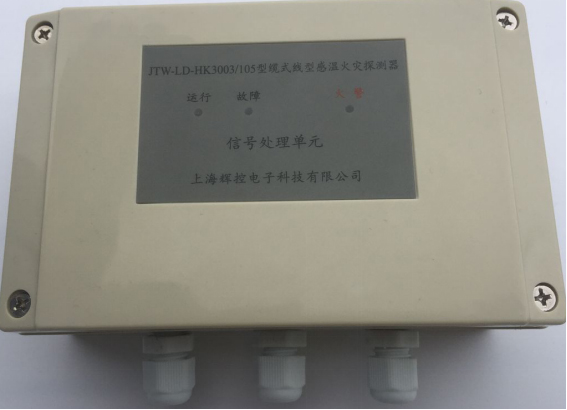

七、JTW-LD-HK3003/105缆式线型感温电缆信号处理单元显示状态说明

JTW-LD-HK3003/105缆式线型感温火灾探测器

  1.在正常监视状态下,信号处理单元上的运行LED指示灯(绿色)闪亮。

  2.当故障LED指示灯(黄色)闪亮时,表示感温电缆存在开路

  3.当故障LED指示灯(黄色)常亮时,表示感温电缆存在短路故障。

  4.当火灾报警LED指示灯(红色)点亮时,表示探测器保护区域内温度异常,已经达到规定的定温报警阈值,系统处于火灾报警状态。

八、JTW-LD-HK3003/105缆式线型感温电缆安装

  1.感温电缆安装要求

  ?DC24V供电源端子(+24V、-24V)对地绝缘电阻应大20MΩ;

  ?探测器端子(D+、D-)所接的感温电缆对地绝缘电阻应大20MΩ;

  ?感温电缆应以连续的无抽头或无分支的连接布线方式安装,并严格按照设计要求进行施工,如确需中间接头时,必须使用专用的感温电缆中间接线盒;

  ?感温电缆可以采用直线式、缠绕式或正弦波式敷设,为提高探测灵敏度尽量采用与被保护对象的接触式安装,安装时宜采用专用夹具;

  ?感温电缆安装过程中要求避免重力挤压冲击;

  ?安装时严禁硬性弯曲(弯曲半径要大于0.2m)、扭转感温电缆;

  ?感温电缆安装完毕后,应没有破损、划伤等现象,确保防水性能,并测量绝缘状况良好;

  ?严禁在温度超过75度的环境中,使用该感温电缆;

  ?对正常工作时最高表面温度超过75度的被保护对象,严禁使用该感温电缆。

  2.信号处理单元与终端单元的安装

  ?信号处理单元安装在室内时,应将其固定在现场附近的墙壁上或金属框架上;采用集中安装的原则,距地高度应在1.5m左右;

  ?信号处理单元安装在室外时,应有外罩防雨箱;

  ?信号处理单元应安装在明显便于观察、维护的位置,并设醒目标志牌;

  ?安装信号处理单元、终端单元时,必须保证盒体的密封性能,以保证达到探测器各部分的防护等级。否则,将使探测器可靠性下降,降低探测器的性能,并造成探测器误报火警或故障情况的发生。

  3.安装完毕后或更换新的感温线后,必须按信号处理单元板上的“模拟火警”按钮,模拟火警测试。

九、JTW-LD-HK3003/105缆式线型感温电缆常见故障处理

  1.当探测器有故障时,可以通过信号处理单元LED指示灯的显示状态,检查相应的部位,并采取相应的措施。

  2.当探测器中间有接头时,必须采用感温电缆中间接线盒,并按要求安装接线,以保证探测器的稳定运行。

  3.对于偶发性误报火警或误报故障的探测器,应做好记录,并从以下几个方面查找原因,排除故障:

  ?检查信号处理单元、感温电缆中间接线盒、终端单元密封是否良好。

  ?检查感温电缆护套有无破损。

  ?检查信号处理单元、感温电缆中间接线盒、终端单元的端子接线是否牢固可靠、连接良好。
