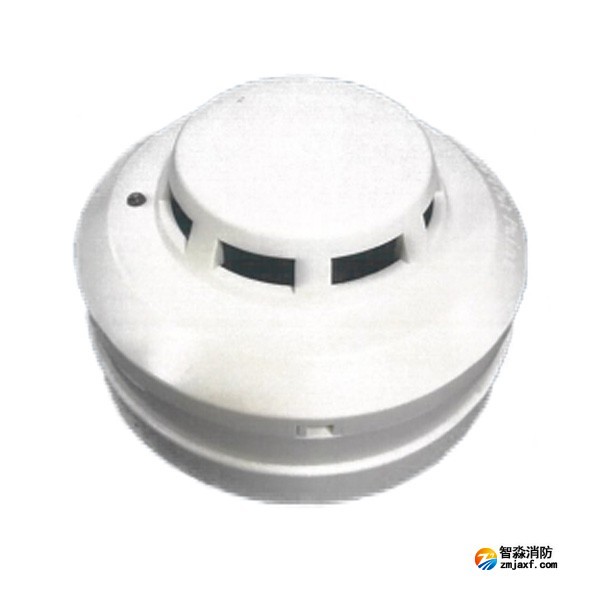

海湾JTY-GD-G3E点型光电感烟火灾探测器

海湾JTY-GD-G3E点型光电感烟火灾探测器

一、海湾JTY-GD-G3E点型光电感烟火灾探测器的概述

海湾JTY-GD-G3E点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

1.地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

2.单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

3.具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。

4.无极性二总线信号。

二、海湾JTY-GD-G3E点型光电感烟火灾探测器工作原理

　　探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。

三、海湾JTY-GD-G3E点型光电感烟火灾探测器的技术参数

1.工作电压：信号总线电压：总线24V允许范围：16V～28V

2.工作电流：监视电流≤0.5mA；报警电流≤1.2mA

3.指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮

4.编码方式：电子编码（编码范围为1～242）

5.保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

6.线制：信号二总线无极性

7.使用环境：温度：-10℃～+55℃，相对湿度≤95%，不凝露

8.外形尺寸：直径103mm高55mm（带底座）

9.外壳防护等级：IP23

10.壳体材料和颜色：塑料，象牙白

11.重量：约115g

12.安装孔距：45mm～75mm

13.执行标准：GB 4715-2005
