JTY-GD-G3型点型光电感烟火灾探测器

一、海湾JTY-GD-G3T点型光电感烟火灾探测器（简述烟感）概述：

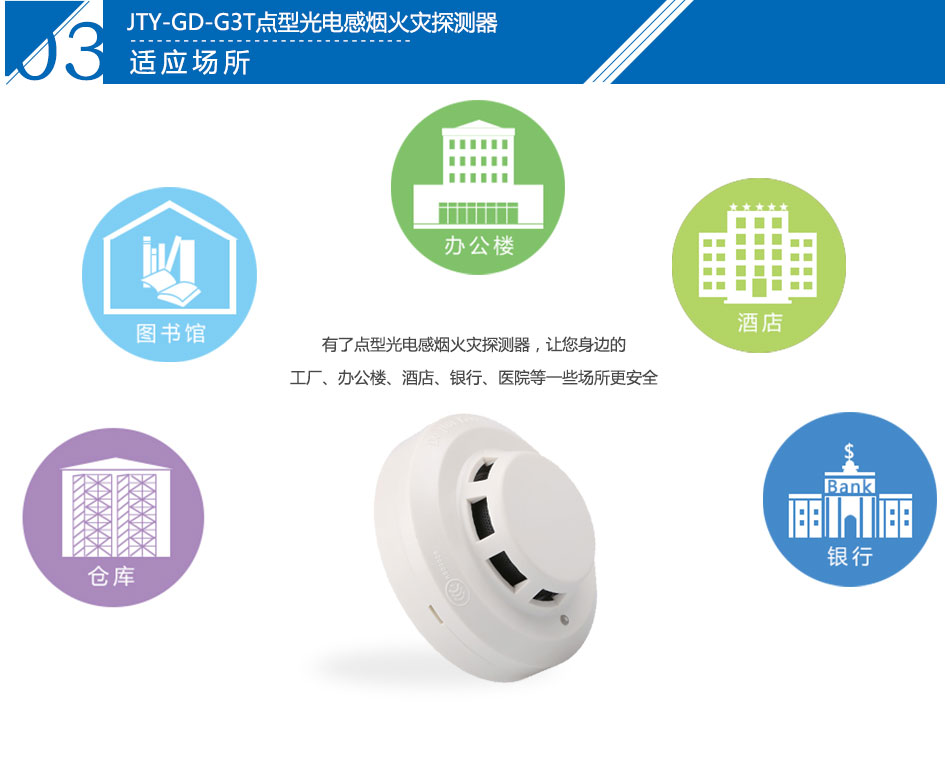

JTY-GD-G3T点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。JTY-GD-G3T探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

二、海湾JTY-GD-G3T点型光电感烟火灾探测器特点：

1.地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
2.单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。
3.具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。
4.无极性二总线信号。

三、海湾JTY-GD-G3T点型光电感烟火灾探测器技术特性：

1.JTY-GD-G3T烟感探头工作电压：信号总线电压：总线24V   允许范围：16V～28V
2.JTY-GD-G3T工作电流：监视电流≤0.6mA  报警电流≤1.8mA
3.指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮
4.编码方式：电子编码（编码范围为1～242）
5.保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
6.线制：信号二总线无极性
7.使用环境：
 温    度：-10℃～+55℃
 相对湿度≤95%，不凝露
8.外形尺寸：直径100mm   高56mm（带底座）
9.外壳防护等级：IP23
10.壳体材料和颜色：ABS，象牙白
11.重量：约120g
12.安装孔距：45mm～75mm
13.执行标准：GB 4715-2005

四、JTY-GD-G3T感烟火灾探测器保护面积

当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。


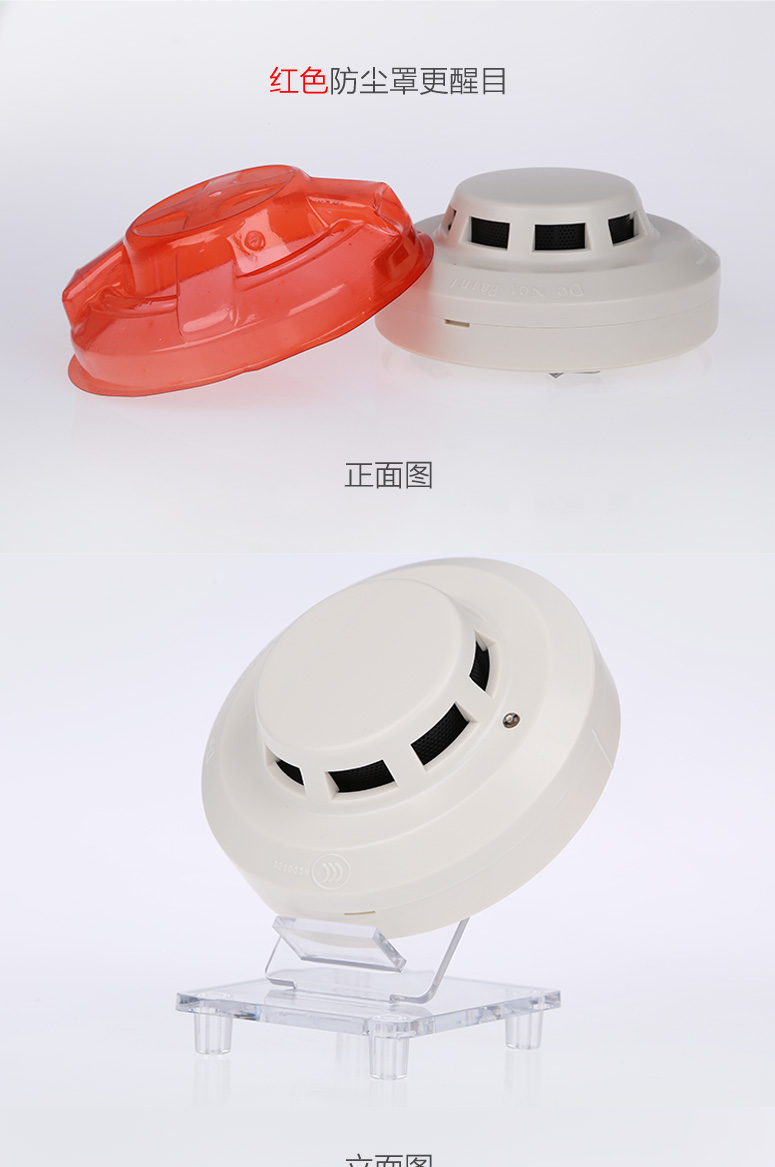

五、JTY-GD-G3T感烟火灾探测器结构特征、安装与布线

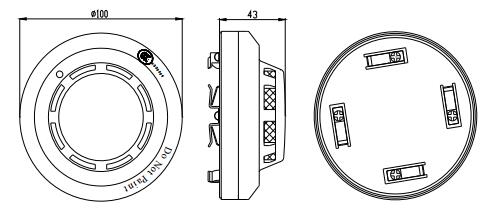

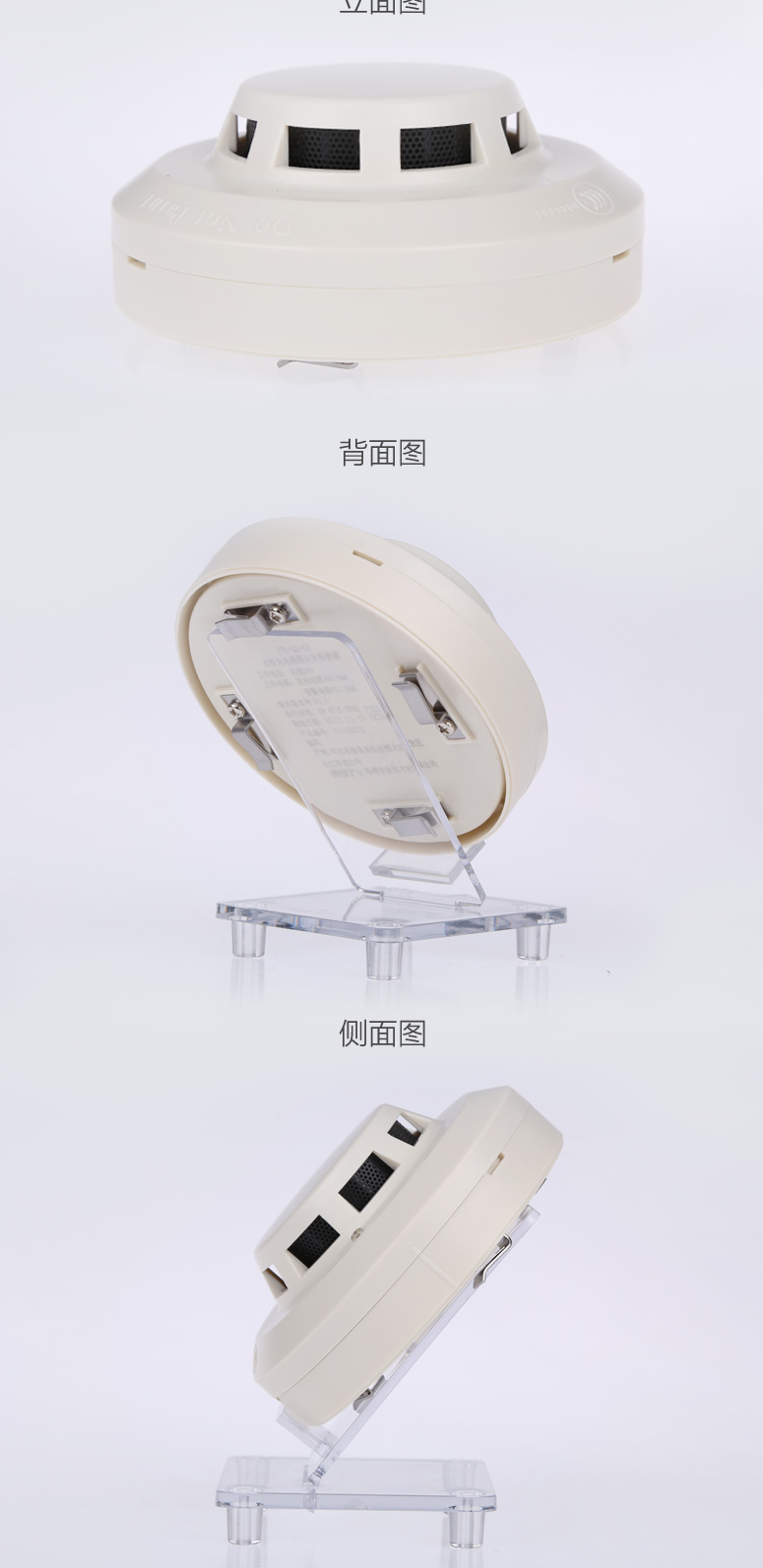

探测器的外形结构示意图如图1-1：

JTY-GD-G3感烟探测器安装方式如图1-2：

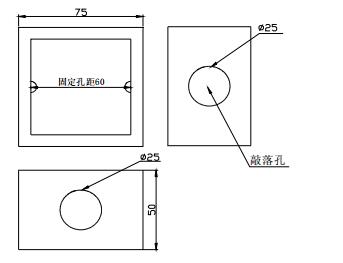

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：

DZ-02探测器通用底座外形示意图如图1-4：

底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
