JTY-ZOM-GST9612型点型差定温火灾探测器

一、JTW-ZOM-GST9612点型感温火灾探测器概述

　　JTW-ZOM-GST9612点型感温火灾探测器（以下简称探测器）为无极性二总线制，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接。探测器采用带A/D转换的单片机。本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。

二、JTW-ZOM-GST9612点型感温火灾探测器特点

　　1.与控制器采用无极性二总线连接。

　　2.地址编码由电子编码器直接写入，工程调试简便可靠。

　　3.探测器的设备类型可由电子编码器任意设置。

　　4.单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

三、JTW-ZOM-GST9612点型感温火灾探测器技术特性

　　1.探测器类别：A1R

　　2.信号总线电压：总线24V允许范围：16V～28V

　　3.工作电流：监视电流≤0.6mA　报警电流≤1.8mA

　　4.指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮

　　5.编码方式：电子编码（编码范围为1～242）

　　6.探测角度≤45°

　　7.保护面积：当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

　　8.线制：信号二总线无极性

　　9.使用环境：　　温度：-10℃～+50℃　　相对湿度≤95%，不凝露

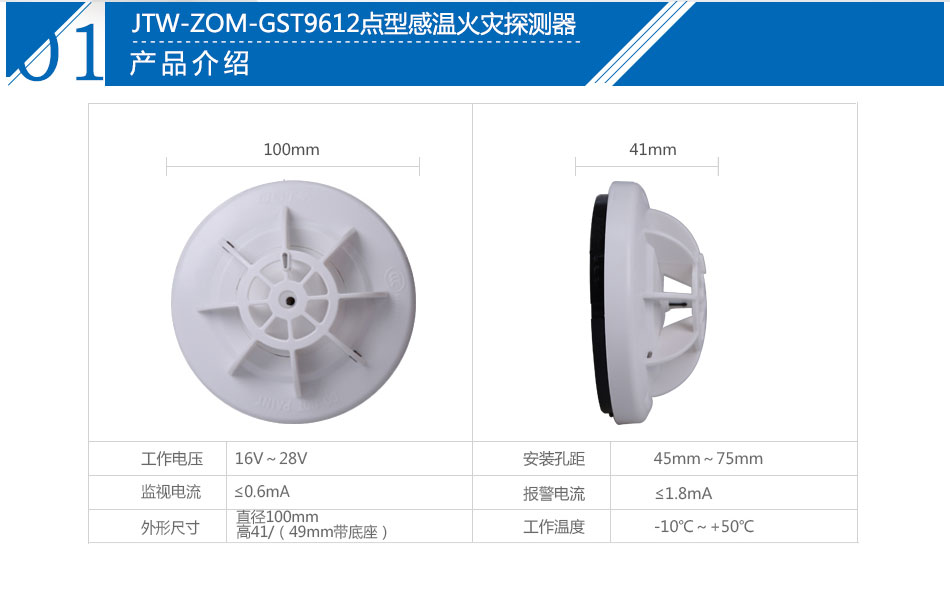

　　10.外形尺寸：直径100mm高49mm（带底座）

　　11.外壳防护等级：IP33

　　12.壳体材料和颜色：ABS，瓷白

　　13.重量：约90g

　　14.安装孔距：45mm～75mm

　　15.执行标准：GB4716-2005

四、JTW-ZOM-GST9612点型感温火灾探测器结构特征与工作原理

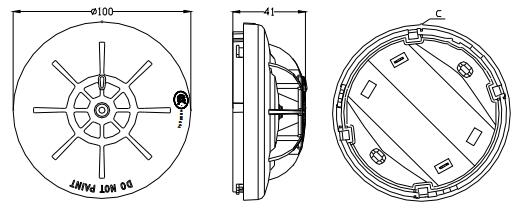

　　1.JTW-ZOM-GST9612点型感温火灾探测器外形示意图如图1所示。

　　2.工作原理

　　JTW-ZOM-GST9612点型感温火灾探测器采用热敏电阻作为传感器，传感器输出信号经过电压变换后输入到单片机，单片机利用智能算法进行信号处理。当单片机检测到火警信号后，向控制器发出火灾报警信息，并通过控制器点亮火警指示灯。
