JTY-GD-G3(船用)点型光电感烟火灾探测器

一、JTY-GD-G3(船用)点型光电感烟火灾探测器概述：

　　JTY-GD-G3点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

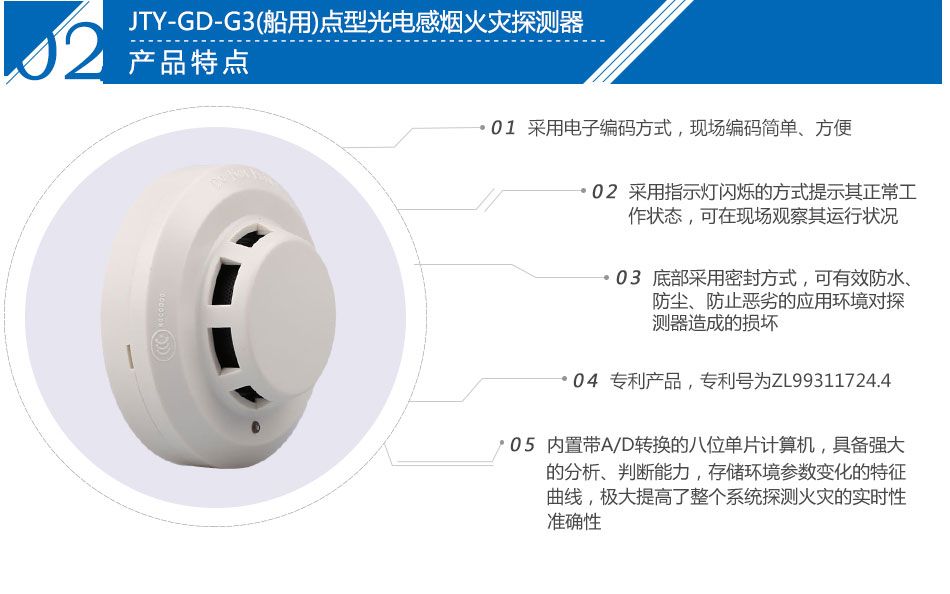

二、JTY-GD-G3(船用)点型光电感烟火灾探测器特点：

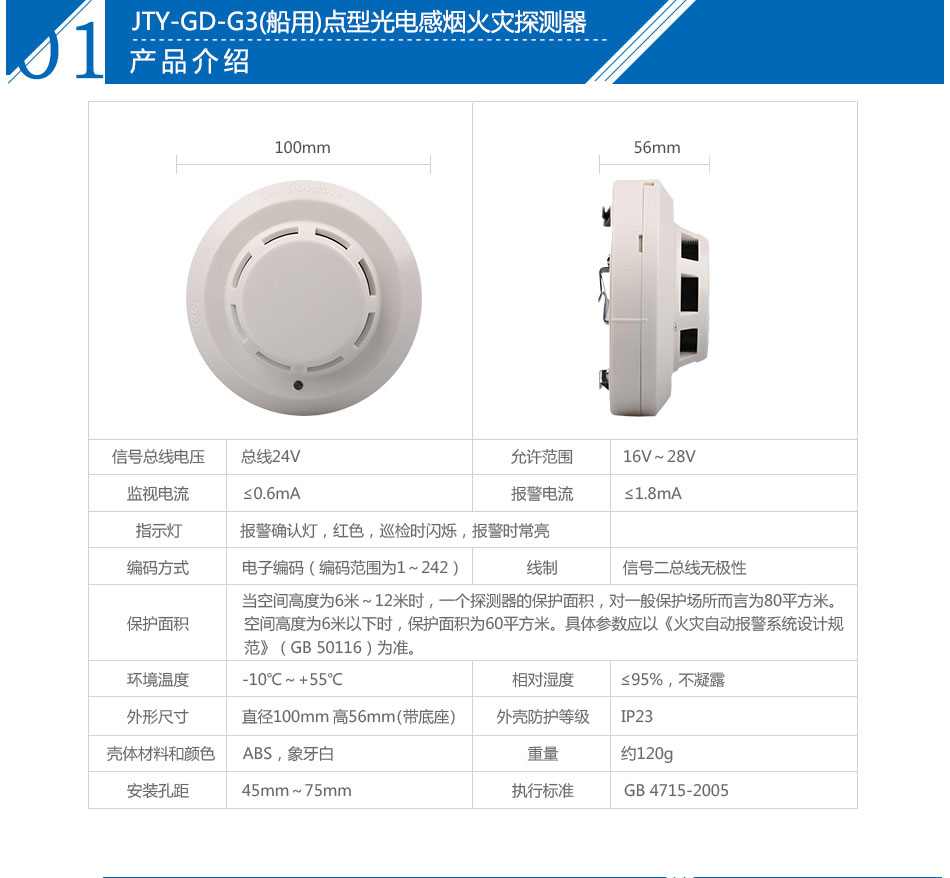

三、JTY-GD-G3(船用)点型光电感烟火灾探测器技术特性：

　　1.工作电压：信号总线电压：总线24V允许范围：16V～28V

　　2.工作电流：监视电流≤0.6mA报警电流≤1.8mA

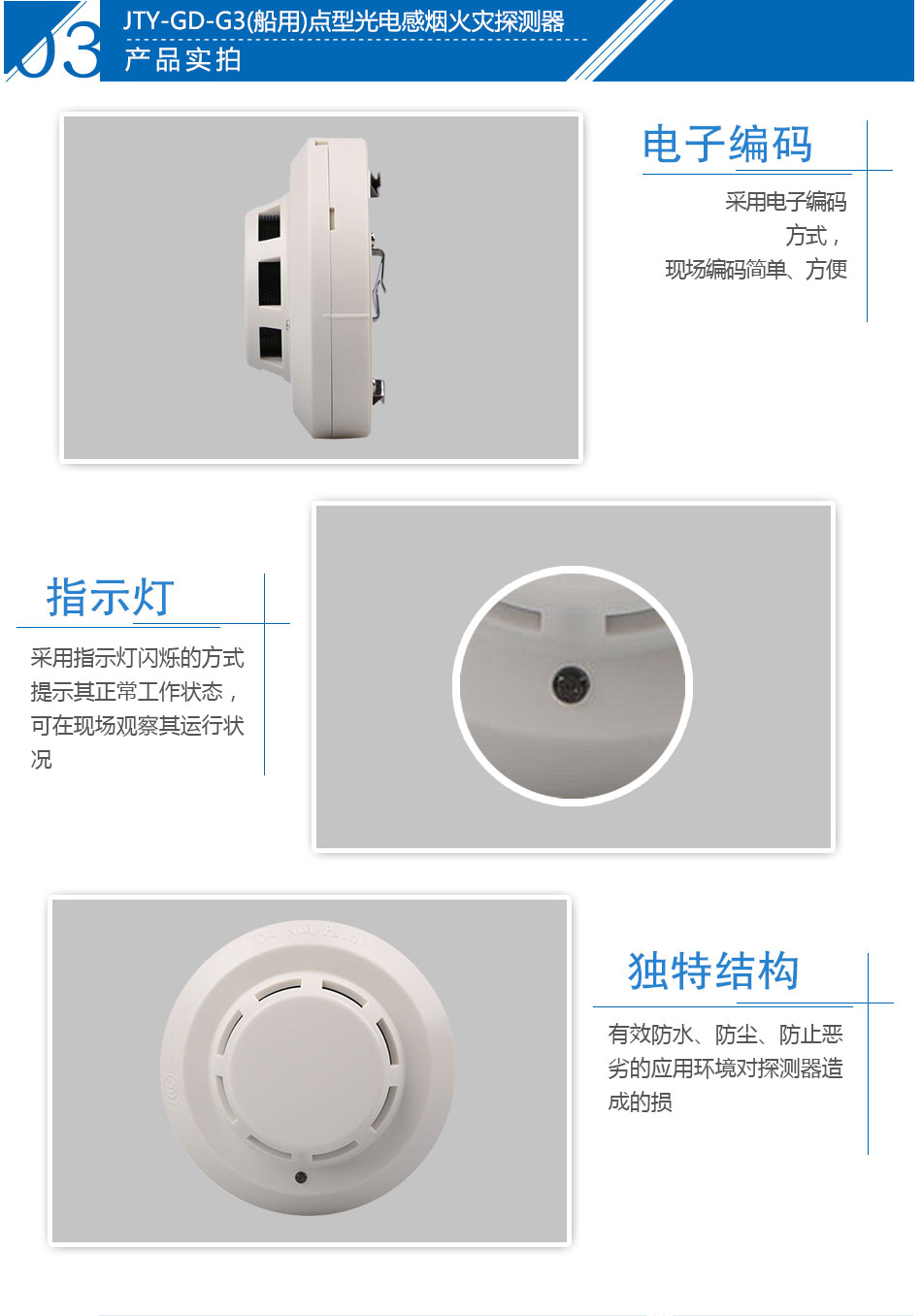

　　3.指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮

　　4.编码方式：电子编码（编码范围为1～242）

　　5.保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

　　6.线制：信号二总线无极性

　　7.使用环境：　　温度：-10℃～+55℃　　相对湿度≤95%，不凝露

　　8.外形尺寸：直径100mm高56mm（带底座）

　　9.外壳防护等级：IP23

　　10.壳体材料和颜色：ABS，象牙白

　　11.重量：约120g

　　12.安装孔距：45mm～75mm

　　13.执行标准：GB4715-2005

四、JTY-GD-G3(船用)点型光电感烟火灾探测器结构特征与工作原理：

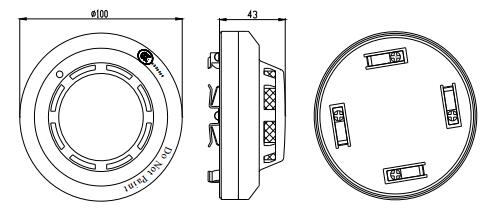

　　1.探测器外形示意图如图1所示。

　　2.工作原理

　　探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。
