海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入海湾公司生产的各类火灾报警控制器，完成探测器的信号处理。
JTW-ZOM-GSTN9812(Ex)探测器防爆类型为本质安全型，产品符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。
二、海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器产品特点
海湾JTW-ZOM-GSTN9812(Ex)探测器采用无极性二总线信号，地址码可由编码器实现写入，工程调试方便。本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失，且具有良好的抗化学腐蚀性。
三、海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器技术参数
| 型号 | JTW-ZOM-GSTN9812(Ex) |
| 工作电压 |
信号总线电压：总线24V 允许范围：16V～28V |
| 工作电流 |
监视电流≤0.3mA 报警电流≤1.0mA |
| 指示灯 | 红色，巡检时闪烁，报警时常亮 |
| 防爆标志 | Ex ib IIC T6 Gb |
| 防爆合格证号 | CE16.2222 |
| 安全栅参数 | U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W |
| 设备最大输入参数 | Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| 保护面积 | 当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准 。 |
| 线制 | 信号二总线无极性 |
| 编码方式 | 电子编码（编码范围为1～242） |
| 使用环境 |
温度：-10℃～+55℃ 相对湿度≤95%，不凝露 |
| 外形尺寸 | 直径：103mm 高；58mm（带底座） |
| 壳体材料和颜色 | 防爆ABS，瓷白 |
| 重 量 | 约157g |
| 安装孔距 | 45mm～75mm |
| 执行标准 | GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010 |
四、海湾JTW-ZOM-GSTN9812(Ex)探测器结构特征与工作原理

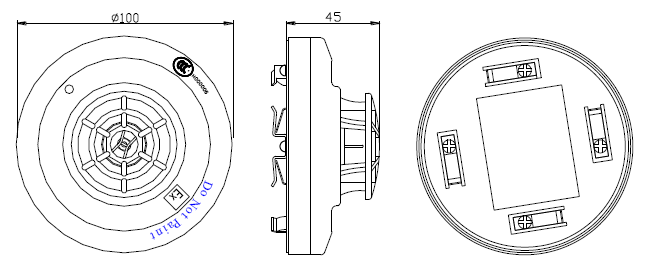

1.探测器外形示意图如下图所示。
探测器外形示意图
2.工作原理
探测器采用热敏电阻作为传感器，利用热敏电阻对环境温度敏感的特性来获取环境温度信息。内部电路将该信息转换为电压信号后传送到单片机。单片机通过内置的智能算法对信号进行分析处理，同时判断当前是否处于火警或故障状态，并向控制器发送当前的状态信息。
五、JTW-ZOM-GSTN9812(Ex)探测器安装与接线
警告：安装及布线应严格按照防爆产品相关安装规范执行。

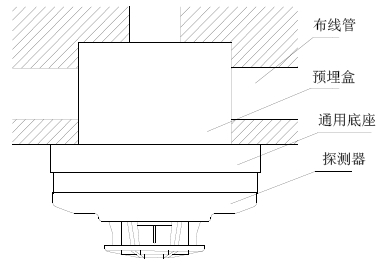

1.探测器安装方式如下图所示。
探测器安装示意图
2.接线方式
探测器的防爆底座示意图如图所示。底座上有4个导体片，1，3导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在1，3接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
探测器底座示意图
3.布线要求
底座接线电缆均选用截面积不小于1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
注：为避免接线混乱，应采用不同颜色的线进行区别。
