关于GB 4717-2024《火灾报警控制器》标准问题解答

文章来源:www.gsthwxf.com作者:海湾消防公司人气:9日期:2024-12-23 10:39:20

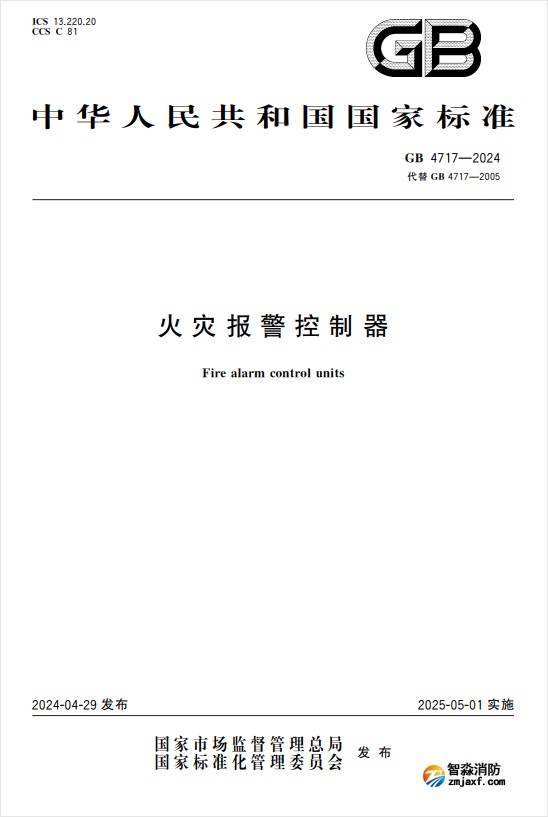

《火灾报警控制器》(GB 4717—2024)于2025年5月1日实施。火灾报警控制器标准的更新升级,将进一步推动我国智慧消防技术发展。


该标准在2005年版《火灾报警控制器》的基础上进行修订。修订后的标准定义更为精确,增加了火灾报警信号、火灾报警状态、故障报警信号、故障报警状态等11个术语和定义;在信息交互方面,建立了消防系统设备控制总线通信协议,实现火灾报警控制与消防电气控制装置信息交互的标准化;在控制功能方面,增加了信息确认按钮(键)、联动启动控制按钮(键)、控制输出、信息传送、总线通信等功能;在系统检查方面,增加了系统检查、程序运行监视、调试功能;还增加了外壳阻燃性能要求,防止控制器在火灾高温环境下被引燃。

1.【条文】5.3.1.5控制器应具有中文功能标注和信息显示,按键与指示灯应采用图1或图2的设置方式,指示灯点亮时,应采用常亮的方式指示工作状态。按键的尺寸不应小于12 mm×12 mm,或直径不应小于12mm,按键的间隔不应小于10 mm。控制器不具备启动延时、反馈、监管、屏蔽等指示灯时,其他指示灯应保持图1或图2的排列顺序。

GB 4717-2024《火灾报警控制器》标准问题解答

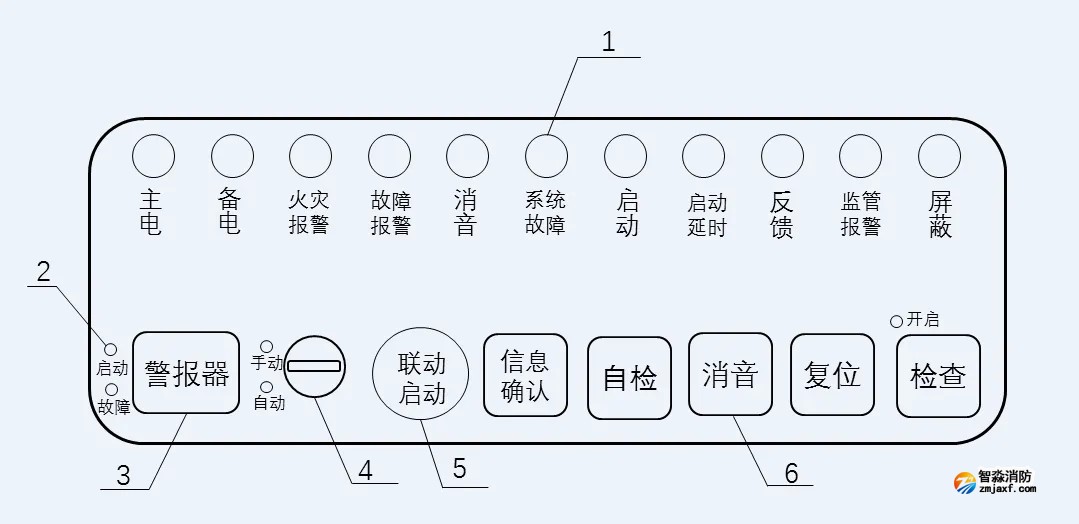

图1按键与指示灯横向设置

标引序号说明:

1、2——指示灯;

3、5、6——按键;

4——钥匙开关。

【问题1】自复位钥匙开关与按键的间隔是否需要满足10mm的要求。

【解答】自复位钥匙开关与按键的间隔需要满足10mm的间距要求。

【问题2】按键间隔不小于10mm,是指两个按键的中心间距还是边沿间距。

【解答】边沿间距满足不小于10mm的要求。

【问题3】控制器设计了“自检”指示灯,能否放置在图1、图2的面板中。

【解答】图1、图2的面板应严格按照标准的要求设计,其余指示灯可在控制器的其他位置进行布置。

【问题4】控制器不具备启动延时、反馈、监管、屏蔽等指示灯时,可否保留物理指示灯,标注备用。

【解答】可以。可不进行标注或标注“备用”。

【问题5】图1、图2中的框线是否需要印在面板上。

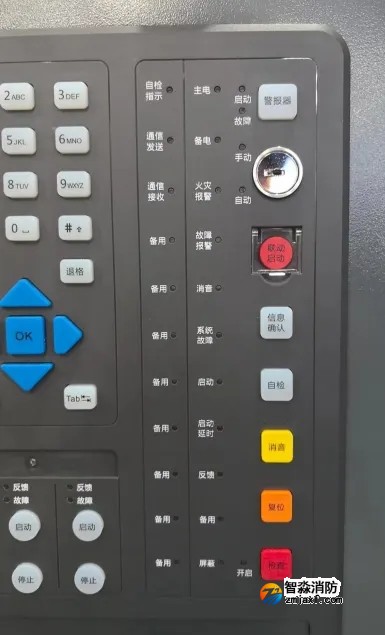

【解答】在操作面板上应采用标准中图1或图2所示框线方式、或如下图所示的独立成区并具有明显界限方式等,能够将图1或图2规定的操作指示区域与其他功能按键和指示灯区域明显区分开。

【问题6】面板的丝印能否同时具有中英文标注。

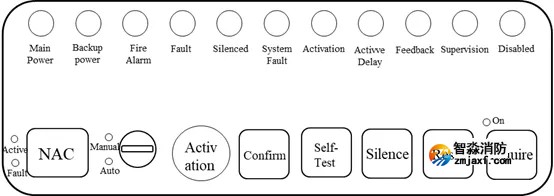

【解答】标准规定了中文标注的内容,可在中文下面同时标注对应的英文。英文标注建议按照以下翻译:

【问题7】手自动钥匙开关,是两种状态还是三种状态。

【解答】均可。

2.【条文】5.3.7.4控制器应能显示备用电源的电压和电量。当控制器串接电池组额定电压大于或等于12V时,控制器应对电池(组)分段保护并显示每段电池(组)的电压,每段电池(组)额定电压不应大于13V,且在电池(组)充满电时,每段电池(组)电压均不应小于额定电压。当任一段电池电压小于额定电压的90%时,控制器应发出故障报警声、光信号并指示相应的部位。

【问题1】显示每段电池(组)的电压如何要求,数值、电量条、百分比是否满足。

【解答】电压应采用数值方式显示。电量可采用数值、电量条和百分比等方式。

【问题2】能否采用单节24V的电池。

【解答】不可以。

3.【条文】5.3.8开关和按键

开关和按键应在其上或靠近的位置清楚地标注出其功能。操作按键时,应发出提示音。

【问题1】发生系统故障时,操作按键是否发出提示音。

【解答】发生系统故障时,操作按键可不发出提示音。

【问题2】按键提示音是否可以采用操作按键时产生机械音的方式。

【解答】按键提示音应采用电子信号发出提示音。

4.【条文】5.4.2.3控制器应设置独立的信息确认按钮(键)。控制器应能通过操作信息确认按钮(键)逐条确认接收到的故障信息和火灾报警信息,并对已确认的信息进行标识。

【问题1】对确认信息进行标识可否采取变换颜色或变换黑底白字和白底黑字的方式。

【解答】可以采用该方式进行显示。

5.【条文】5.4.2.4控制器应设置独立的联动启动控制按钮(键)。联动启动控制按钮(键)应采用直径不小于12 mm的圆形红色按钮(键),并具有防止误操作的措施,且不应采用密码保护的方式。当控制器处于手动控制状态时,手动操作联动启动控制按钮(键),应能按已接收的火灾报警信号,启动满足设定控制逻辑的联动控制信号。

【问题1】“联动启动控制按钮具有防止误操作的措施,且不应采用密码保护的方式”这段描述,控制器面板上不采用按键帽这种物理防误触的方式,而是采用此按键按下后,在屏幕上进行再次确认的方式是否符合要求?

【解答】在屏幕上进行再次确认的方式,不属于防止误操作的措施,不符合标准的要求。

【问题2】集中机的联动启动控制按钮是否需要控制区域机的启动。

【解答】操作集中机的联动启动控制按钮需要能够控制启动区域机中满足联动控制逻辑的输出。

6.【条文】5.4.2.5具有联动控制功能的控制器的控制输出应满足GB 16806的要求。其他控制器应设置不少于2点且不多于5点的控制输出,用于控制火灾报警传输设备和消防联动设备等设备,并满足下述要求:

GB 4717-2024《火灾报警控制器》标准问题解答

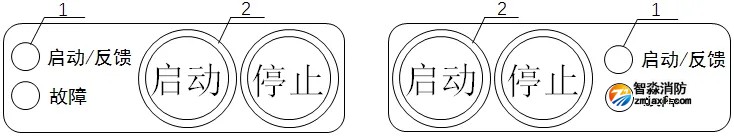

图3控制开关横向布局

标引序号说明:

1——指示灯;

2——带灯按键;

【问题1】图3、图4中的边框线是否需要印在操作面板上。

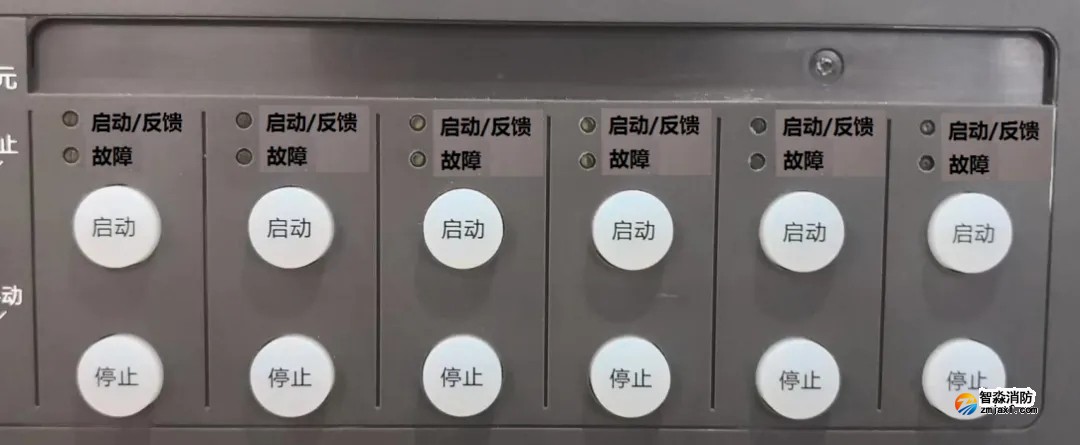

【解答】需要印上图中的框线或采用如下图所示的独立成区并具有明显界限的方式等能够将图3或图4规定的操作指示区域与其他按键和指示灯区域明显区分开。

GB 4717-2024《火灾报警控制器》标准问题解答

【问题2】停止按键灯是否上电时就要点亮?还是按键后才点亮?

【解答】停止按键灯应按照以下要求设计:

(1)开机或复位后,停止按键灯处于熄灭状态。

(2)受控设备启动后,操作“停止”键,停止按键灯点应点亮,保持至复位或再次操作“启动”键。

【问题3】第e)项中停止状态通过显示器来显示,是要求通过停止事件显示,还是显示受控设备的停止状态?

【解答】通过停止事件。

【问题4】MCU不能正常工作时候,是否要求按键声音。

【解答】不要求。

7.【条文】5.4.2.12控制器在机箱内设有消防联动控制器、防火门监控器、电气火灾监控设备、可燃气体报警控制器、消防设备电源状态监控器和应急照明控制器时,各设备应有自己独立的回路与控制功能,且各项功能不应影响控制器的火灾报警功能和非故障部位的火灾报警控制功能。

【问题1】火灾报警控制器和消防联动控制器设立在同一个机箱内、独立的回路与控制功能如何理解。

【解答】应分别设置火灾报警控制器的报警总线和控制功能、消防联动控制器的联动总线和控制功能。

8.【条文】5.4.8.2集中控制器应能接收和显示来自各区域控制器的火灾报警、火灾报警控制、故障报警、自检以及可能具有的监管报警、屏蔽、延时等各种完整信息,进入相应状态,并应能向区域控制器发出控制指令。

【问题1】区域机自检,集中机是否需要进入自检状态。

【解答】区域机自检时,集中机应点亮自检指示灯,并显示正在进行自检的区域机编号和自检状态。

9.【条文】B.1.1.2控制器每产生一次新的数据记录的同时,控制器运行数据存储单元应同步记录对应的年、月、日、时、分、秒等时间信息;并应具有按照时间顺序提供导出记录信息的功能。

【问题1】是否需要在运行数据存储单元中严格按时间顺序存储?

【解答】不需要。标准规定运行数据存储单元需要记录时间信息,数据导出时需要具有按照时间顺序导出记录的功能。

10.【问题】如何理解标准中提到的:具有联动控制功能的控制器、控制器在机箱内设有消防联动控制器。

【解答】设置6组及以上直接控制输出的控制器即为火灾报警控制器机箱内设有消防联动控制器,同时属于具有联动控制功能的火灾报警控制器。
