海湾GST-LD-8317气体喷洒指示灯结构特征、安装与布

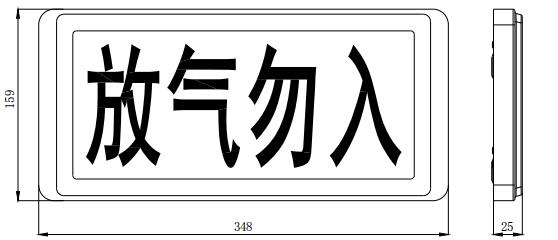

喷洒灯外形示意图如图5-14所示。

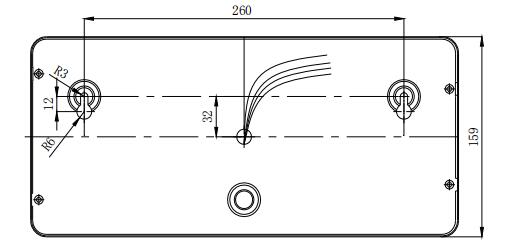

喷洒灯安装方式采用壁挂方式。先安装两只M6×60膨胀螺栓，安装孔距为260mm（见图5-15），再将喷洒灯接好线，调节好膨胀螺栓的高度，将喷洒灯紧挂在墙上。也可将外壳上盖打开，把膨胀螺栓的螺母拧紧。

喷洒灯端子示意图如图5-16所示。

D1、D2：接DC24V，无极性。
Z1、Z2：接控制器两总线，无极性
布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1。0mm2；电源线D1、D2采用阻燃BV线，截面积≥1。5mm2。


五、海湾GST-LD-8317气体喷洒指示灯应用方法

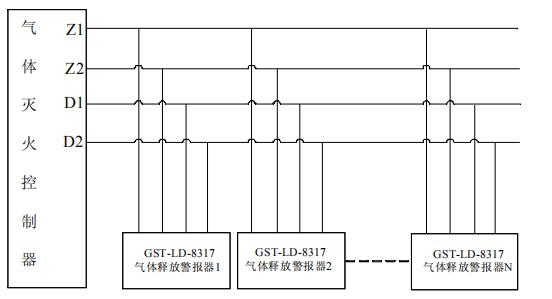

喷洒灯与气体灭火控制器的总线和电源DC24V相连，实现喷洒喷洒功能。具体连接方法如图5-17所示。
