海湾GST200消防主机如何操作


一.1 开机、关机与自检

用户使用本系统时应按以下顺序进行开机操作:

² 打开联动电源和火灾显示盘电源的主备电开关

² 打开控制器的主备电开关

² 打开控制器的工作开关

完成以上操作后,系统上电进入自动检查状态:

² 控制器提示系统处于自检状态(如图5-1)。

² 提示授权状态(如图5-2)。本系列产品包括16点、32点、64点、128火灾报警控制器以及16点、32点、64点、128点、242点的火灾报警控制器(联动型)九种控制器。本说明书均以242点联动控制器为例。

² 显示打印机信息(如图5-3)。

² 自动检测键盘、指示灯、数码管、液晶屏幕及声音

自检完毕后,开机过程结束,系统进入正常监控状态(如图5-4)。主机键盘上设有“自检”键,按下此键后系统将进行和开机时相同的声光检查。














5-1














5-2
















5-3














5-4

关机过程按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉,否则,将有损坏电池的可能。

一.2 常规键盘操作

一.2.1 键盘的命令功能和字符功能

控制器的键盘多数为双功能键,下部标识为命令功能,上部标识为字符功能。命令功能,只在监控状态下起作用,并且多数功能键受锁键功能限制;字符功能,只在进入菜单后,进行数据输入时才使用。

一.2.2 数据输入的一般方法

在开始输入字符时,屏幕上会反白提示数据输入区域,按“确认”键或“TAB”键,系统将默认反白提示数据为输入数据。按下字符键,提示区原来显示的所有字符消失,显示的为刚刚键入的字符,并在下一输入位置显示提示光标(提示光标总指向新的字符输入位置,到输入区尾后自动指向输入区首位)。按“△=”或“=▽”键,将光标移至输入区的任何一个字符位置,可对该字符进行修改。

编辑完一个数据输入区后,按TAB”键,系统将反白提示下一个数据输入区。当位于最后一个数据输入区时,按“TAB”键将返回到个数据输入区。不论光标位置在何处,按下“确认”键,都将所有屏幕上显示的字符存储。

在进行数据输入时,如果停止键盘输入,1分钟后系统将自动退出当前的数据输入状态,并且不存储当前的输入。

一.2.3 信息查看操作的方法

1. 定义

焦点屏幕:查看事件信息时,事件信息类型为反白状态的信息屏幕被称为焦点屏幕。

焦点信息焦点屏幕的当前信息(第几次)被称为焦点信息(见图5-17)。

事件信息:将延时、火警、动作、故障、启动及隔离信息统称为事件信息。

2. 操作方法

信息查看主要包括注册信息、事件信息、联动公式及运行记录四种。其基本方法如下:

进入注册设备信息查看状态时,屏幕显示的条信息呈反白状态(即该条信息被置为当前查看的信息),当信息多于三条时,可按“窗口切换”键进行翻屏查看;按“△=”、“=▽”键可对每一屏信息进行逐条选择;按下“确认”键,将显示有关该信息的更详细的内容。

查看事件信息时,分屏状态下按“窗口切换”键可切换焦点屏幕,通过按“△=”、“ =▽”键可逐条查看焦点屏幕的各条信息。

进行联动公式检查时,按“确认”键可对各条联动公式进行查看。

运行记录检查时,亦可通过按“窗口切换”、“△=”、“ =▽”键对其进行逐条查看。

注意:在正常监控状态下进行操作时,“取消”键可使液晶屏幕返回到该屏幕的上一级屏幕,直至返回到图5-4所示的屏幕,此时液晶屏的背光将立刻关闭。

一.3 键盘解锁和锁键盘

一.3.1 键盘解锁

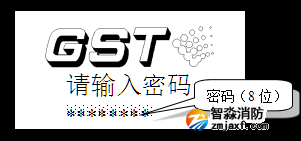

控制器开机默认为“锁键”状态,若进行功能键(除“窗口切换”、 “消音”及“△=”、“=▽”键外)操作,液晶屏显示一个要求输入密码的画面(如图5-5),此时输入正确的密码并按下“确认”键,才可继续操作,同时完成键盘解锁。














5-5

一.3.2 锁键

按下“锁键”功能键,屏幕下方显示:“请确认锁键”(如图5-6);按下“确认”键,锁键操作完成。














5-6

为避免他人误操作,在操作结束和值班人员离开时,请务必进行锁键操作。

一.4 注册信息检查

一.4.1 检查手动盘配置

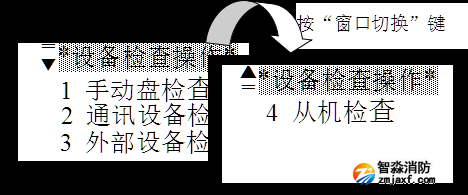

按下“设备检查”键,屏幕显示一个选择设备检查的画面(如图5-7)。




















5-7

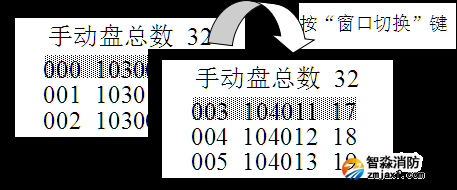

按下“1”键,则进入手动盘检查菜单,显示的内容包括:手动盘键编码、对应外部设备的二次码及设备类型代码。按“窗口切换”键可以进行翻页查看(如图5-8)。

每翻到新的一屏时,该屏的条呈现反白状态,即该设备被选中,可通过按△=”、“=▽键改变所选择的设备(如图5-9)。


















5-8




















5-9

一.4.2 检查通讯设备(火灾显示盘)及外部设备配置

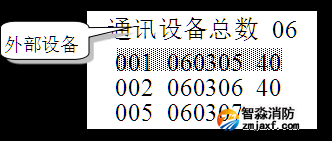

在如图5-7所示的状态下按字符键2”或“3”,便进入通讯设备(火灾显示盘)或外部设备的检查状态,显示系统所配置通讯设备、外部设备的情况(如图5-10














5-10

按下“确认”键后,屏幕显示所选择设备的详细注册信息(如图5-11)包括:设备的原码、二次码、设备类型以及汉字信息(对于外部设备检查操作显示的注册信息还包括联动设备的特性,例如表示脉冲特性。详细含义见第六章设备定义的相关内容)。












 5-11

对于智能型探测器,当按“确认”键选中该设备,屏幕显示其详细注册信息后,再按“确认”键,液晶屏会显示该探测器的动态特性曲线(如图5-12)。
















5-12

上图中,横坐标表示时间,纵坐标表示火灾量,与横坐标平行的直线为阈值,当动态曲线一达到阈值时,为报警状态。处于动态曲线显示屏时,按任意键退出。

一.4.3 检查从机配置

检查从机配置就是对GST网络系统中其它的控制器进行检查,其操作与检查手动盘配置相同,此处不再赘述。

一.5 联动公式检查

按下“联动检查”键,显示“联动编程浏览” 屏幕(如图5-13),键入“1”或“2”选择欲进行检查的联动公式类型后,屏幕提示“请输入联动公式号码”,输入公式号码后按下“确认”键,屏幕将显示此号码的联动公式(如图5-14)。如果输入未曾编辑过的公式号码,则提示“操作处理失败”(如图5-16)。














5-13




















5-14

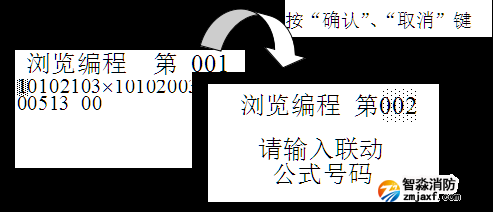

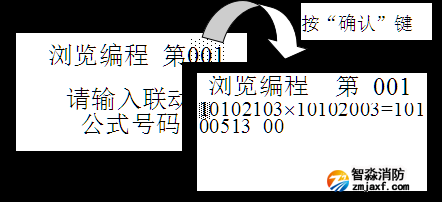

在联动检查的过程中,按“确认”或“取消”键,液晶屏将重新显示“请输入联动公式号码”的屏幕,公式号码为该条公式的下一条(如图5-15),此时可再输入新的联动公式号码来进行查寻。






















5-15

一.6 信息显示与记录

一.6.1 操作处理信息

本系统在操作的过程中会提示操作处理结果。当进行任何非法操作时,将提示“操作处理失败”信息;当进行设备定义、联动编程操作时,如果操作正确,完成操作后液晶屏将提示“操作处理成功”(如图5-16)。














5-16

一.6.2 事件信息

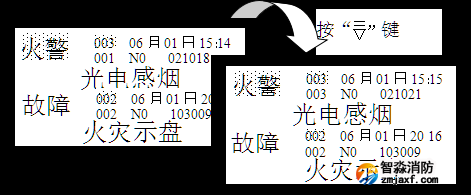

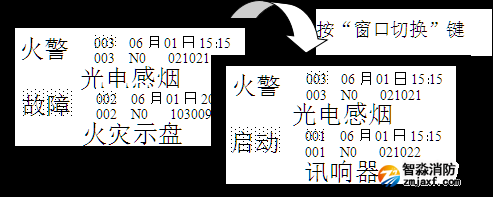

当系统中有延时、火警、动作、故障和启动中的任意一种信息存在时,系统将全屏显示此信息(如图5-17);若系统中存在的信息多于一种时,液晶屏将按延时、火警、动作、故障、启动的顺序优先显示位于前面的信息。例如,同时存在火警、故障、启动三种信息时,液晶屏将显示为如图5-18所示的屏幕信息(优先权更高的显示在屏幕上方),按“窗口切换”键将切换焦点屏幕的各类信息(优先级更高的信息始终在液晶屏最上方),按“△=”、“=▽键可逐条显示焦点屏幕的各条信息(如图5-19)
















5-17

上图中,003”为该类信息的总数,“003”为焦点信息(第几条)发生的顺序号。




















5-18


















5-19

以上各图中,各条信息的最后一行为该信息的设备类型或设备汉字信息显示,每隔6秒钟将会在设备类型、设备汉字信息间转换。显示汉字信息时,如果该设备在设备定义时没有定义汉字信息,此行将无显示;如果该信息为系统信息,此行将显示“控制器内部”。

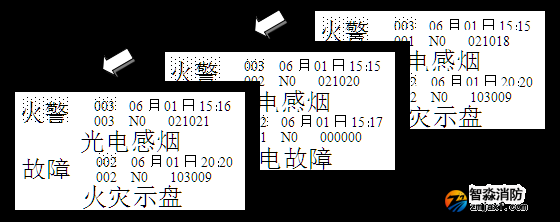

本控制器的信息显示具有自动循环显示的功能,当某类信息多于一条时,如果连续6秒钟无键盘操作,屏幕将以30秒钟一次的速度循环显示此类信息的每一条(如图5-20)。






















5-20

当控制器满足延时启动被控设备的自动联动逻辑条件时,屏幕将显示延时启动设备的信息及对应被控设备的延时启动时间,并对延时时间进行倒计时(延时时间每1秒钟跳一次),计时到零时,启动命令发出,同时屏幕上对应的延时信息消失。

例如:已经定义联动公式10602103+106022009=10602423 88(联动公式的编辑见第六章),现在用户码为106021的光电感烟探测器报警,则液晶屏显示如图5-21所示的信息,同时扬声器发出“机关枪”的声音,延时时间提示条逐渐缩短。
















5-21

延时时间计到零时,延时信息消失,启动命令发出,设备动作后将显示排烟机的动作信息(如图5-22)。
















5-22

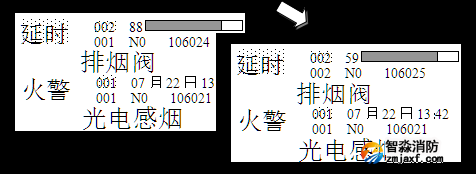

当延时信息多于一条时,延时信息提示将以每秒显示一条的速度循环显示,某条延时时间到1秒时将优先显示。屏幕如图5-23所示:


















5-23

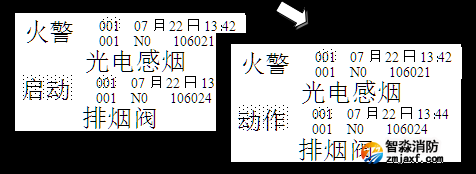

对于设备动作信息,当动作恢复后,动作信息会自动消除。例如:图5-23中的106024号排烟机已经动作,如果此时其动作恢复,动作信息将自动清除(如图5-24所示)。














5-24

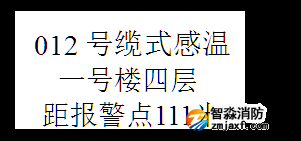

对于缆式感温探测器,在火警信息屏状态下按“确认”键,液晶屏将显示该探测器的汉字信息和报警点位置(如图5-25)。














5-25

对于智能探测器,在火警信息屏状态下按“确认”键,会显示其在火警前一段时间内环境特性参数的静态曲线(如图5-26)。
















5-26

在进行菜单操作的过程中有事件信息(延时、火警、动作、故障或启动)发出时,控制器将立刻发出报警音响,同时对应的指示灯点亮。但此时,如果不人为的退出菜单操作,且无任何键盘操作,控制器将自动逐级菜单退出(每4秒钟退一级),待完全退出菜单操作后,液晶屏将显示该信息。
