海湾GST-LD-8316型手自动转换开关接线安装技术

海湾GST-LD-8316型手自动转换开关接线安装技术

8.1 海湾GST-LD-8316型手自动转换开关特点

海湾GST-LD-8316 手自动转换开关（以下简称转换开关），用于控制气体灭火系统在手动状态和自动

状态之间的转换，同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置，当有人

员进入被保护区域时，可通过转换开关将系统置于手动模式，系统将不进行联动；当无人员在被保

护区域时，可通过转换开关将系统置于自动模式，以便火灾报警系统能自动联动气体灭火。

当被保护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器发出气体喷洒

请求信号，气体灭火控制器按预设逻辑开始启动声光报警、关闭空调风阀等，经延时后，启动气体

喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“停止”

按键，中止延时。

转换开关为编码方式，占一个编码点；转换开关同时具有系统模式转换功能和紧急启、停功能。

8.2 海湾GST-LD-8316型手自动转换开关主要技术指标

（1）工作电压：总线 24V，允许范围：DC16V～DC28V

（2）工作电流：监视电流 ≤3mA 报警电流≤6mA

（3）编码方式：电子编码方式，编码范围可在 21～30 之间任意设定

（4）启动方式：人工按下“按下喷洒”按键

（5）启动零件类型：重复使用型

（6）复位方式：用专用钥匙复位

（7）指示灯：

延时：红色，系统处于延时启动阶段时点亮；

启动：红色，控制器启动存放灭火气体的钢瓶的电磁阀时点亮；

喷洒：红色，灭火气体开始喷洒时点亮；

自动：黄色，系统处于自动模式时点亮；

手动：绿色，系统处于手动模式时点亮。

（8）线 制：与气体灭火控制器采用无极性两线制连接

（9）使用环境：

温 度：-10℃～+55℃

相对湿度≤95%，不凝露

（10） 重量：1.65kg

（11） 防护等级：IP43

（12） 外形尺寸：240mm×200mm×54mm

8.3 海湾GST-LD-8316型手自动转换开关结构特征、安装与布线

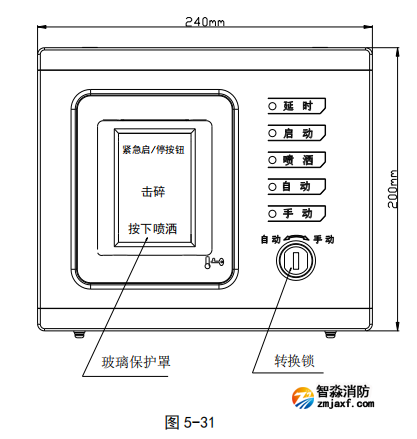

开关的外形示意图如图 5-31 所示。

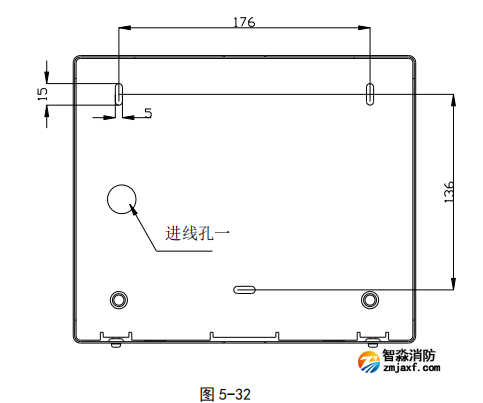

转换开关分上壳和底壳两部分，通过螺钉锁紧。转换开关采用壁挂式安装，安装孔位置和安装

孔距如图 5-32 所示。

为方便现场安装，转换开关提供两种进线方式，可根据现场具体应用选用合适的进线方式。

方式一：总线从进线孔一进入转换开关内部，接到端子 Z1、Z2 上，如图 5-26 所示。

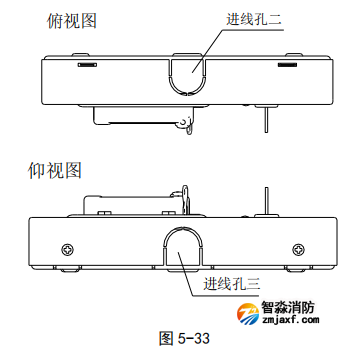

方式二：总线通过进线管从进线孔二或进线孔三进入到转换开关内部（需将挡片除去），连接到

Z1、Z2 上，如图 5-33 所示。

其中：

Z1、Z2：无极性信号总线输入。

布线要求：总线需采用截面积不小于 1.0mm2的双绞线。
