9.1 海湾GST-LD-8335H手动自动状态指示灯特点

GST-LD-8335H 手动自动状态指示灯（以下简称指示灯）是气体灭火系统的配套产品，用来指示

气体灭火系统在手动状态和自动状态之间的转换。通常安装在防护区域内的明显位置，以提醒现场

人员保护区内的实时状态，本指示灯为编码型，可与公司气体灭火控制器（以下简称控制器）配套

使用。

9.2 海湾GST-LD-8335H手动自动状态指示灯主要技术指标

（1） 工作电压：总线 24V，允许范围：DC16V～DC28V

（2）工作电流≤6mA

（3）编码方式：电子编码方式，编码范围可在 1～242 之间任意设定

（4）指示灯：

手动：红色，控制器处于手动状态时点亮；

自动：绿色，控制器处于自动状态时点亮；

（5）线 制：与气体灭火控制器采用无极性两线制连接

（6）使用环境：

温 度：-10℃～+55℃

相对湿度≤95%，不凝露

（7）壳体材料和颜色：阻燃 ABS 乳白色

（8）重量：约 680g

（9）外形尺寸：348mm×159mm×24mm

9.3 海湾GST-LD-8335H手动自动状态指示灯结构特征、安装与布线

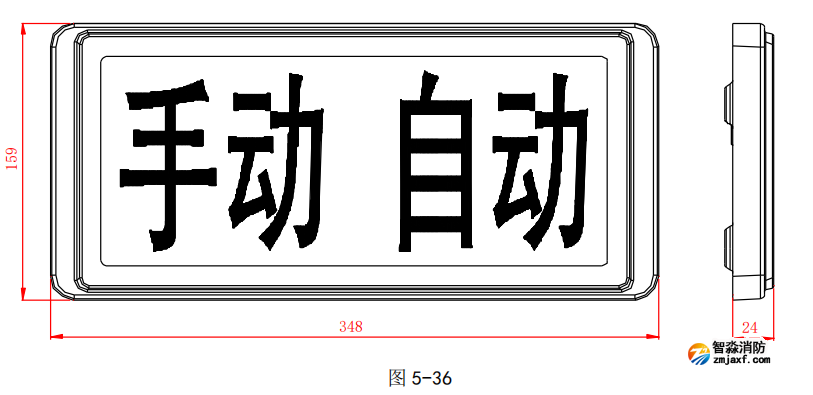

指示灯外形示意图如图 5-36 所示（单位：mm）

安装前应首先检查警报器外壳是否完好无损，标识是否齐全。

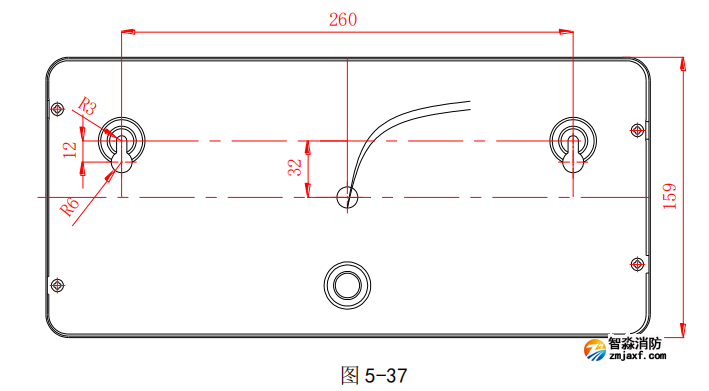

警报器壁挂方式：先安装两只 M6×60 膨胀螺栓，安装孔距为 260mm(参见图 5-37)，再将警报

器接好线，调节好膨胀螺栓的高度，将警报器紧挂在墙上。

指示灯端子说明。

Z1、Z2：白色电缆线，接控制器两总线，无极性。

布线要求：Z1、Z2，宜选用截面积≥1.0mm2 的耐火 RVS 双绞线。

9.4 海湾GST-LD-8335H手动自动状态指示灯应用方法

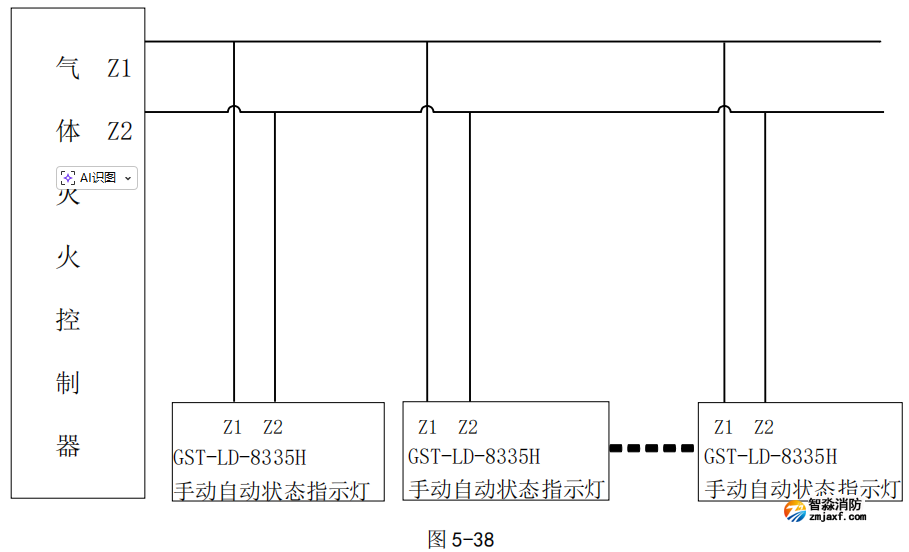

警报器与控制器的总线 DC24V 相连，实现气体释放显示功能。具体连接方法如下图 5-38。
