海湾GST-LD-8301A输入输出模块

文章来源:本站作者:admin人气:62日期:2021-07-19 07:35:34
海湾GST-LD-8301A输入输出模块
海湾GST-LD-8301A输入输出模块

取代原产品 GST-LD-8301 输入输出模块

尺寸从原来的 86mm×86mm×43mm 变为了 86mm×86mm×41mm

一、海湾GST-LD-8301A输入输出模块特点

  此模块用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,并可接收设备的动作回答信号。

  采用32位ARM微处理器实现信号处理,用数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。

  输入、输出信号隔离检测,抗干扰能力强。

  可采用电子编码器现场完成编码设置。

二、海湾GST-LD-8301A输入输出模块参数

  (1)工作电压:

  信号总线电压:总线24V允许范围:16V~28V

  电源总线电压:DC24V允许范围:DC20V~DC28V

  (2)工作电流:

  总线监视电流≤0.42mA总线启动电流≤1.34mA

  电源监视电流≤2.00mA电源启动电流≤18.00mA

  (3)线制:与控制器采用无极性信号二总线连接,与DC24V电源采用无极性电源二总线连接

  (4)无源输出触点容量:DC24V/2A,正常时触点阻值为100kΩ,启动时闭合,适用于12V~48V直流或交流

  (5)输出控制方式:电平、脉冲(继电器常开触点输出,脉冲启动时继电器吸合时间为10s)

  (6)出厂设置:常开检线输入、常开输出方式

  (7)使用环境:

  温度:-10℃~+55℃

  相对湿度≤95%,不结露

  (8)外壳防护等级:IP30

  (9)外形尺寸:86mm×86mm×41mm(带底壳)

三、GST-LD-8301A输入输出模块接线

8301A

  其对外端子示意图如

端子

  其中:

  Z1、Z2:接火灾报警控制器信号二总线,无极性

  D1、D2:DC24V电源输入端子,无极性

  I、G:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答)

  COM、NO:无源常开输出端子(注意:此端子间有微弱检线电流!)

  布线要求:信号总线Z1、Z2采用耐火RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用耐火BV线,截面积≥1.5mm2;I、G采用RV线,截面积≥1.0mm2。

  应用方法

  模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

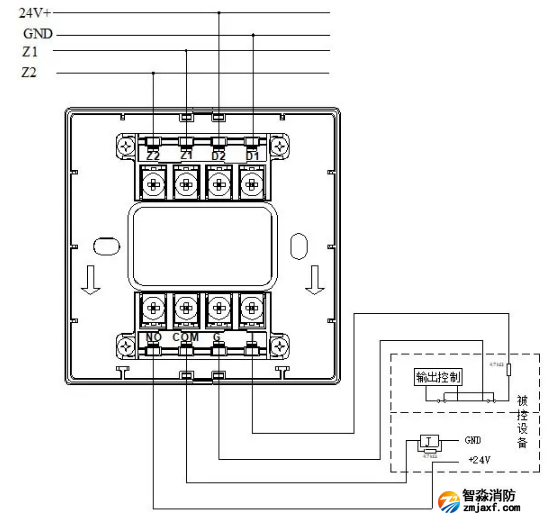

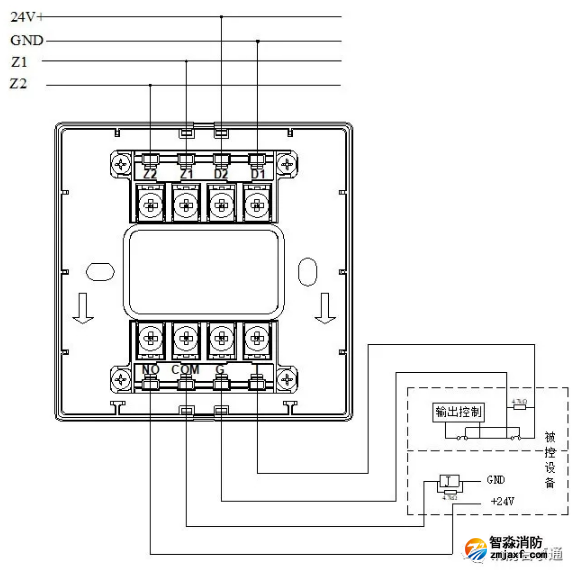

  输出控制电压可由被控设备提供,若被控设备不能提供,可从模块DC24V电源侧取电。模块无源输出触点控制设备,模块与被控制设备的接线示意图如下图:图一常开、图二常闭

GST-LD-8301A输入输出模块接线

GST-LD-8301A输入输出模块接线
