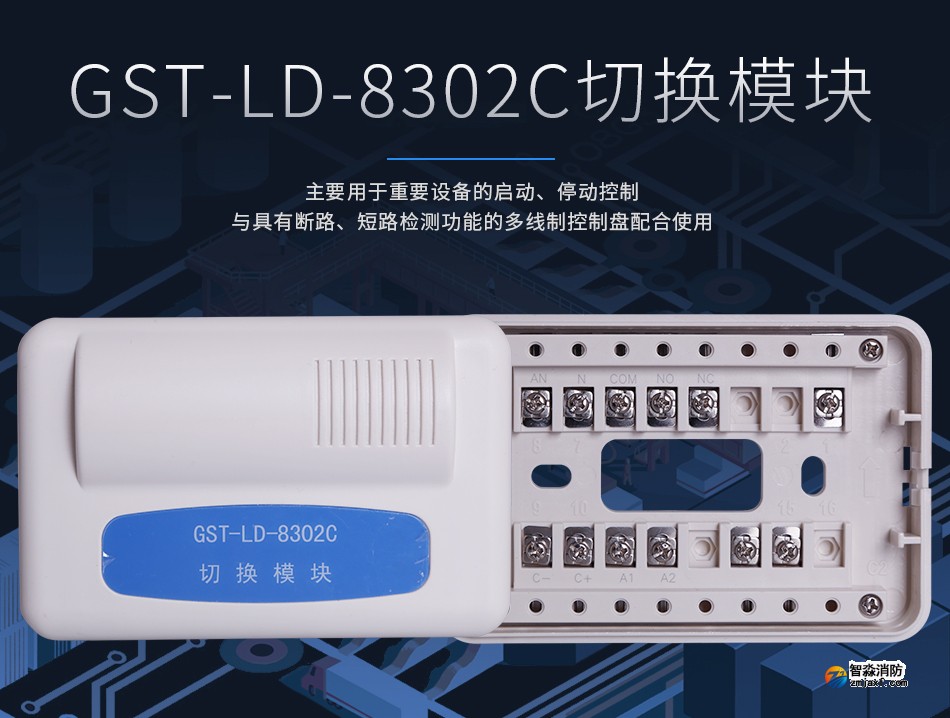

海湾GST-LD-8302C切换模块

一、GST-LD-8302C切换模块概述：

GST-LD-8302C切换模块（以下简称模块），主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的多线制控制盘配合使用，如GST-LD-KZ014型多线制控制盘等。

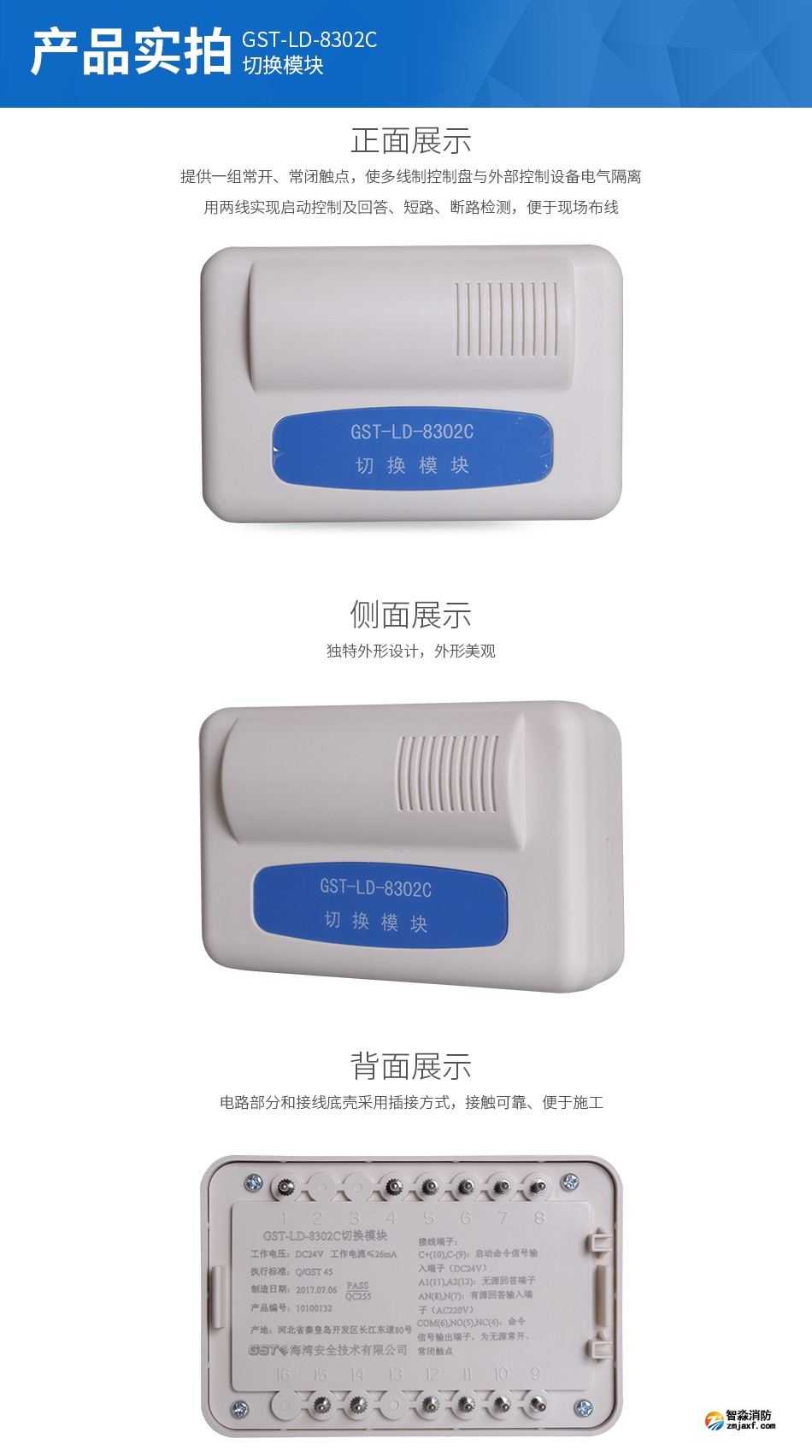

二、GST-LD-8302C切换模块特点：

1.提供一组常开、常闭触点，使多线制控制盘与外部控制设备电气隔离。
2.用两线实现启动控制及回答、短路、断路检测，便于现场布线。
3.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

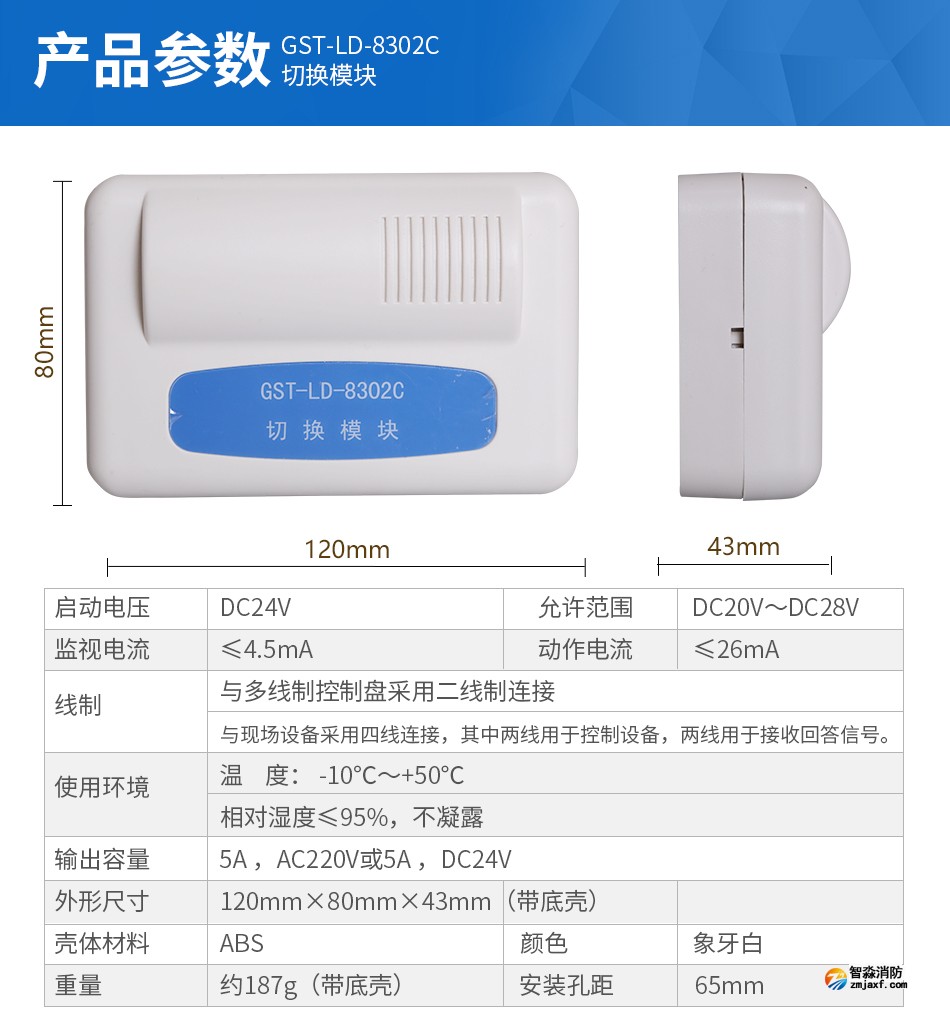

三、GST-LD-8302C切换模块技术特性：

1.工作电压：启动电压：DC24V      允许范围：DC20V～DC28V
2.工作电流：监视电流≤4.5mA   动作电流≤26mA
3.输出容量：5A ，AC220V或5A ，DC24V

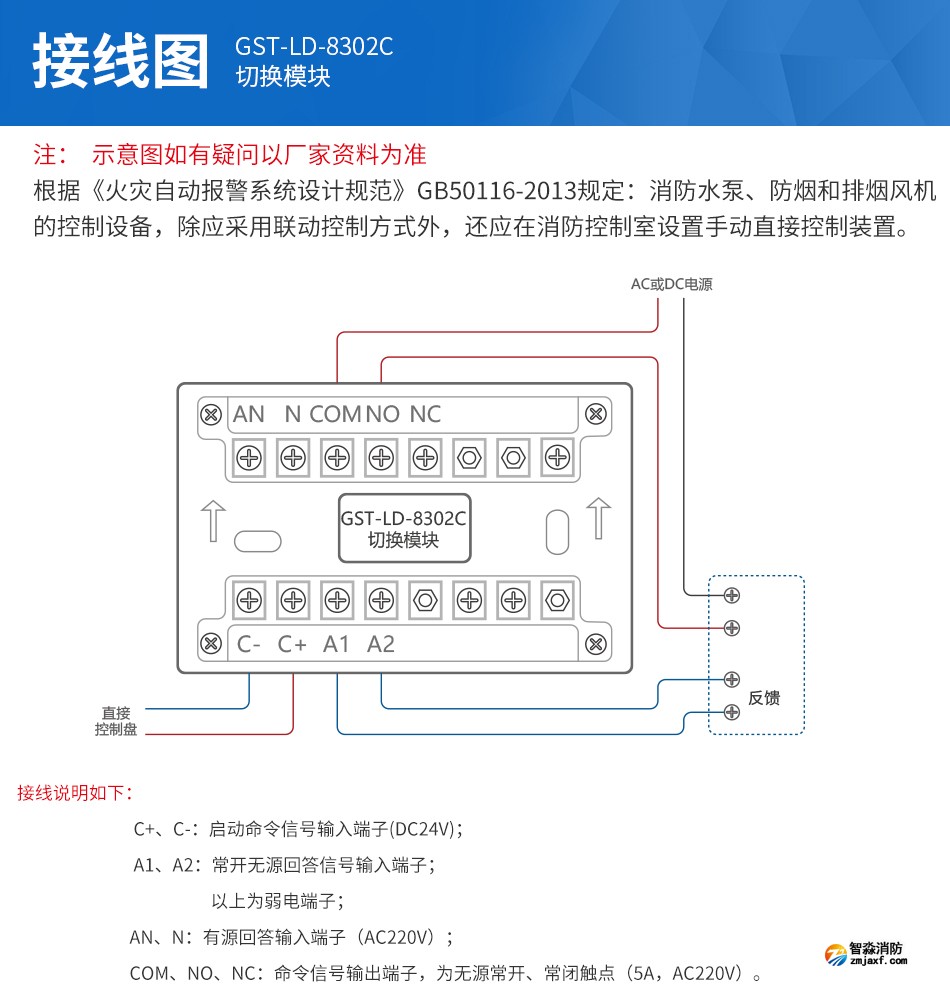

4.线制：与多线制控制盘采用二线制连接；与现场设备采用四线连接，其中两线用于控制设备，两线用于接收回答信号。
5.使用环境：
 温    度： -10℃～+50℃
 相对湿度≤95%，不凝露
6.外形尺寸：120mm×80mm×43mm
7.壳体材料和颜色：ABS，象牙白
8.重量：约187g（带底壳）
9.安装孔距：65mm

四、GST-LD-8302C切换模块结构特征：

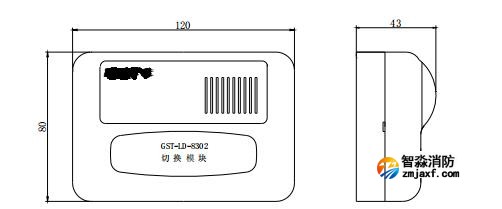

模块外形示意图如下图所示：
