海湾GST-LD-8300输入模块(船用)

文章来源：www.gsthwxf.com作者：海湾消防公司人气：396日期：2024-08-09 09:46:13

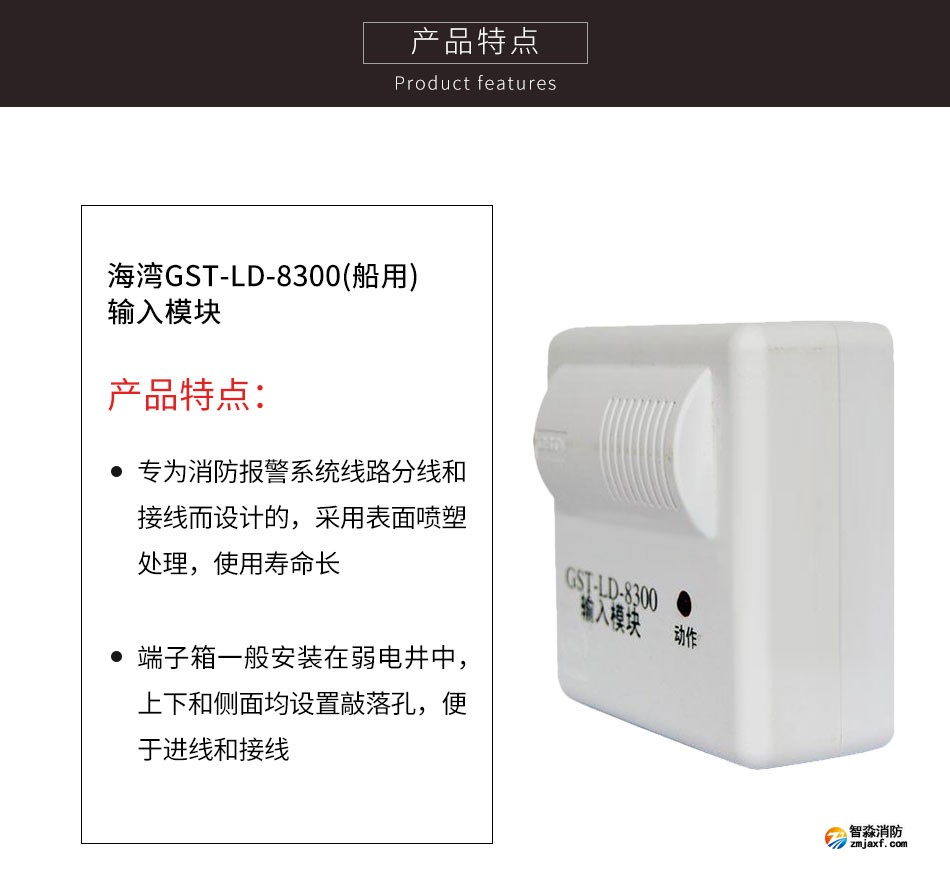

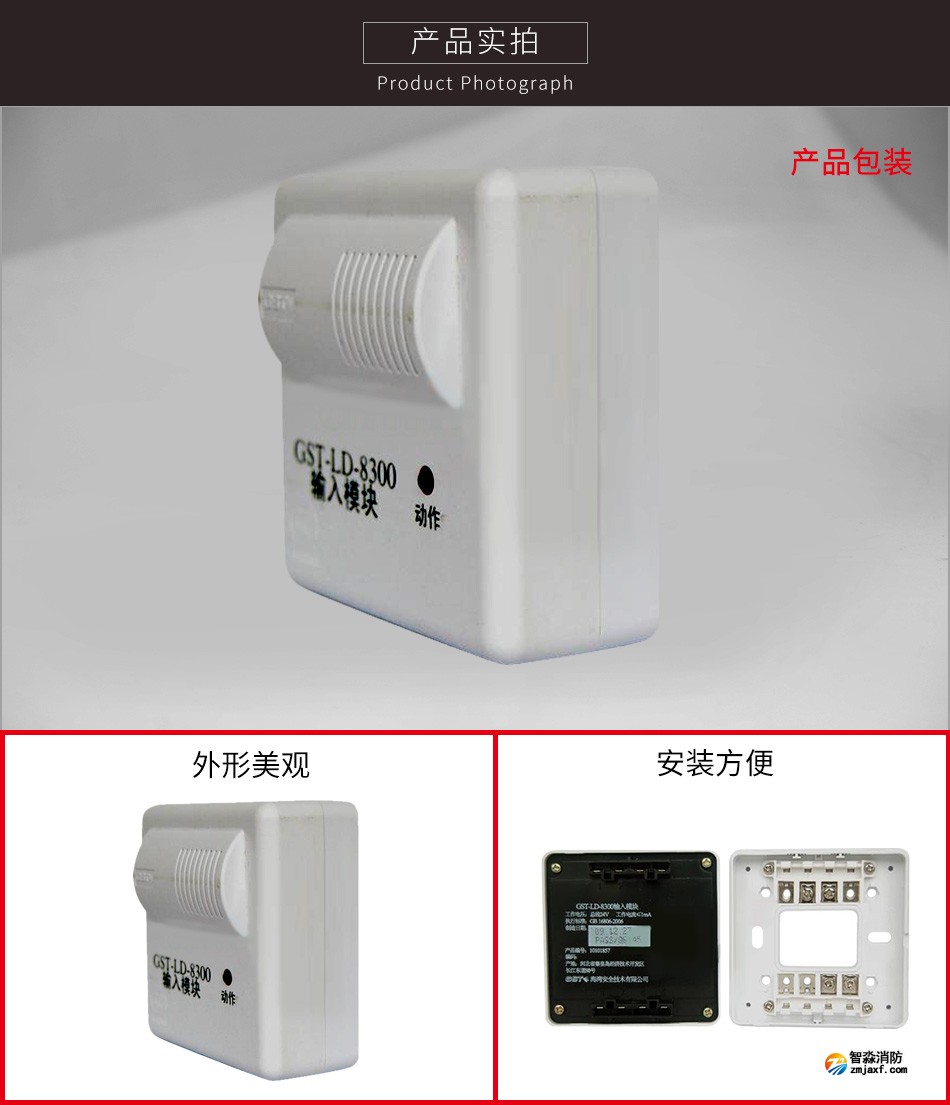

GST-LD-8300(船用)输入模块情景展示 GST-LD-8300(船用)输入模块参数 GST-LD-8300(船用)输入模块特点 GST-LD-8300(船用)输入模块接线图 GST-LD-8300(船用)输入模块实拍图

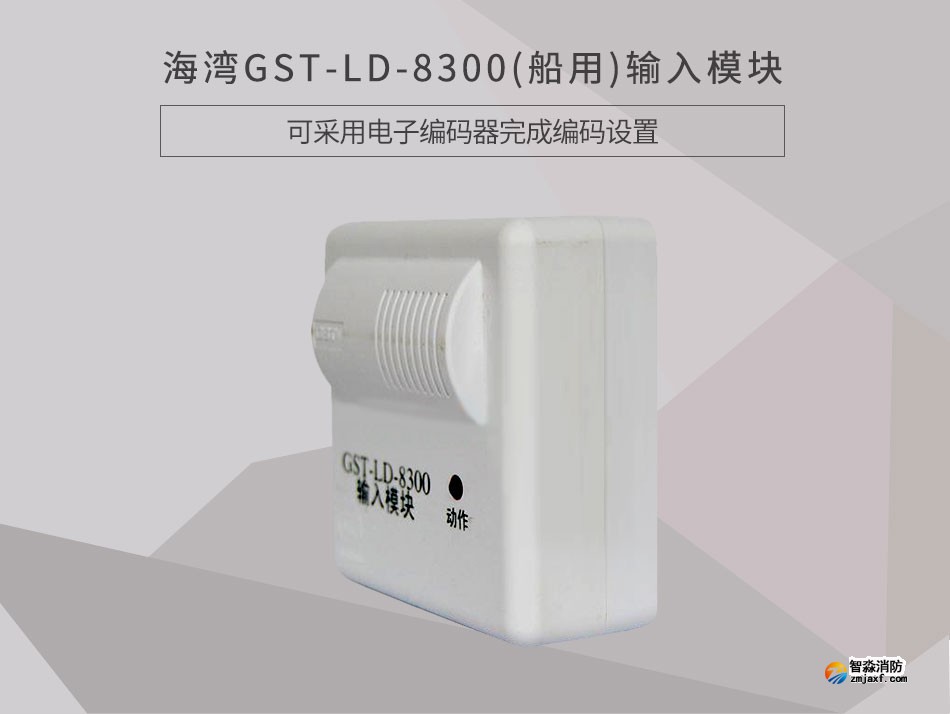

一、海湾GST-LD-8300输入模块(船用)概述

　　GST-LD-8300(船用)型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。

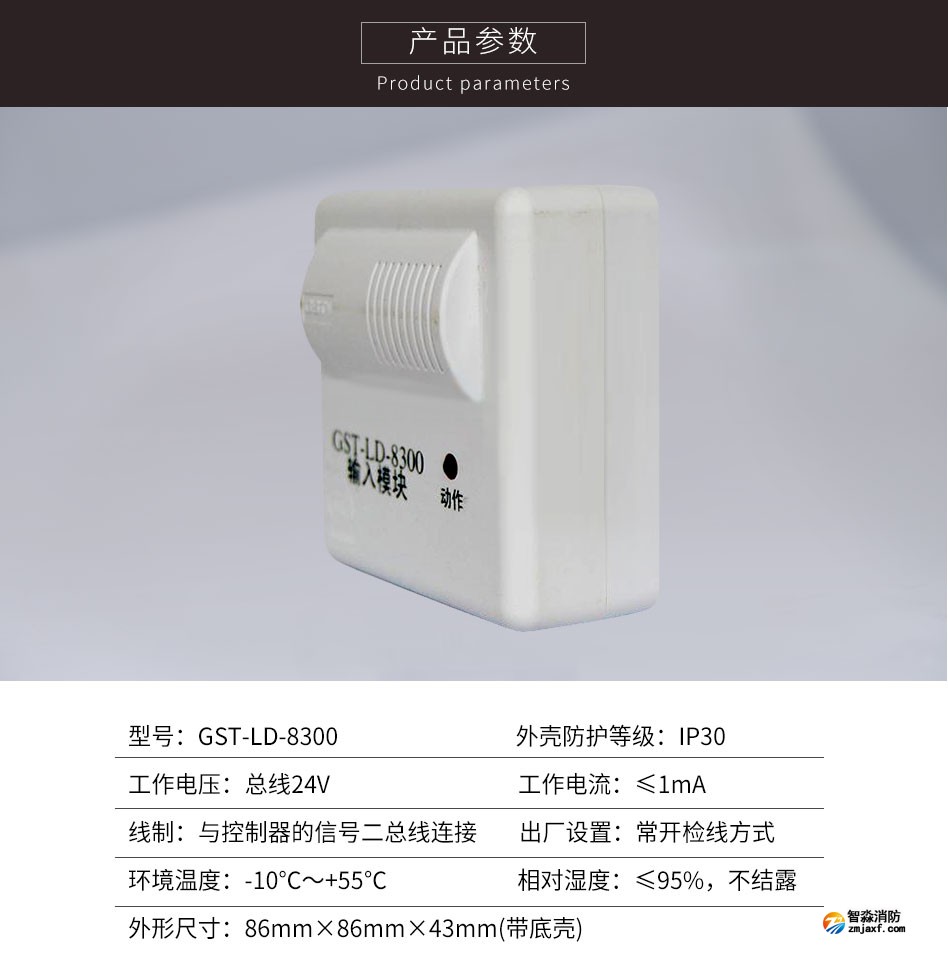

二、海湾GST-LD-8300输入模块(船用)主要技术指标

型号	GST-LD-8300
工作电压	总线24V
工作电流	≤1mA
线制	与控制器的信号二总线连接
出厂设置	常开检线方式
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不结露
外壳防护等级	IP30
外形尺寸：	86mm×86mm×43mm(带底壳)

三、海湾GST-LD-8300输入模块(船用)结构特征、安装与布线

　　布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；I、G采用阻燃RV软线，截面积≥1.0mm2。

四、海湾GST-LD-8300输入模块(船用)应用方法

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。

海湾固定探火和失火报警系统船用型式认可证书下载

以上内容是智淼君安（江苏）消防工程技术有限公司所创，剽窃一律删除。http://www.gsthwxf.com/
