GST-LD-8301输入输出模块(船用)
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1281日期：2019-05-04 03:54:52

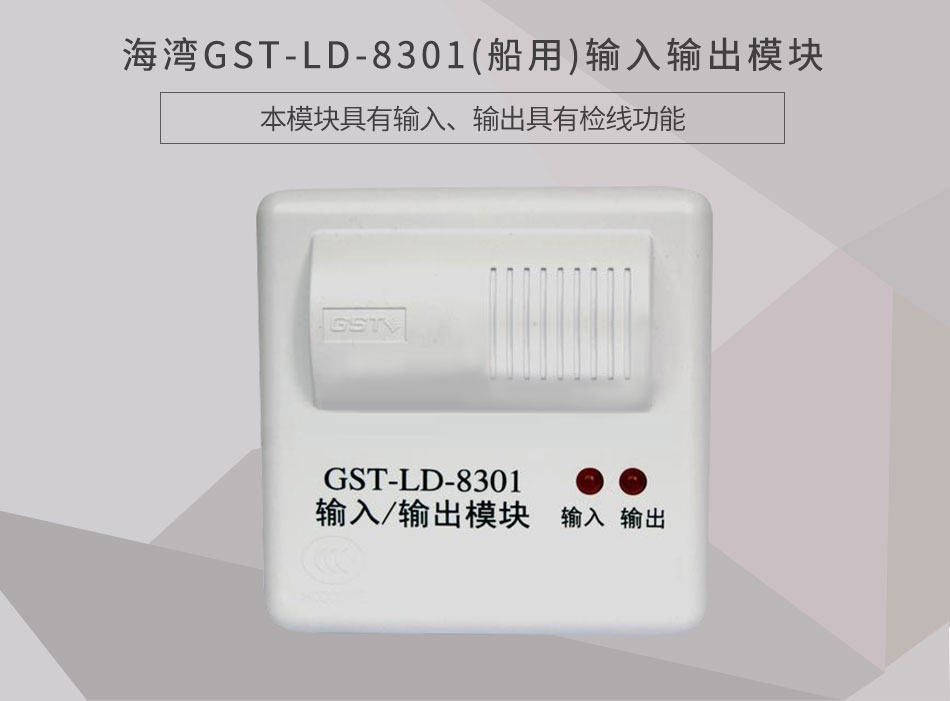

一、海湾GST-LD-8301输入输出模块(船用)概述

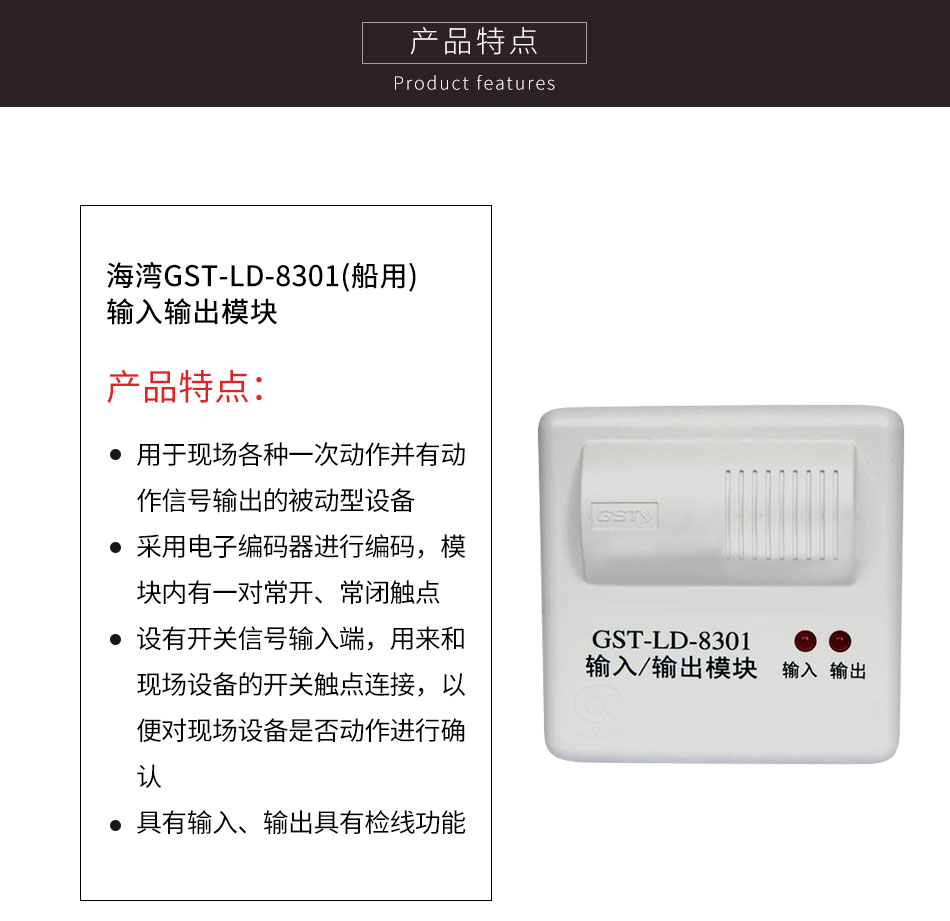

GST-LD-8301输入输出模块(船用)型用于现场各种一次动作并有动作信号输出的被动型设备。本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。本模块具有输入、输出具有检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。
二、海湾GST-LD-8301输入输出模块(船用)主要技术指标

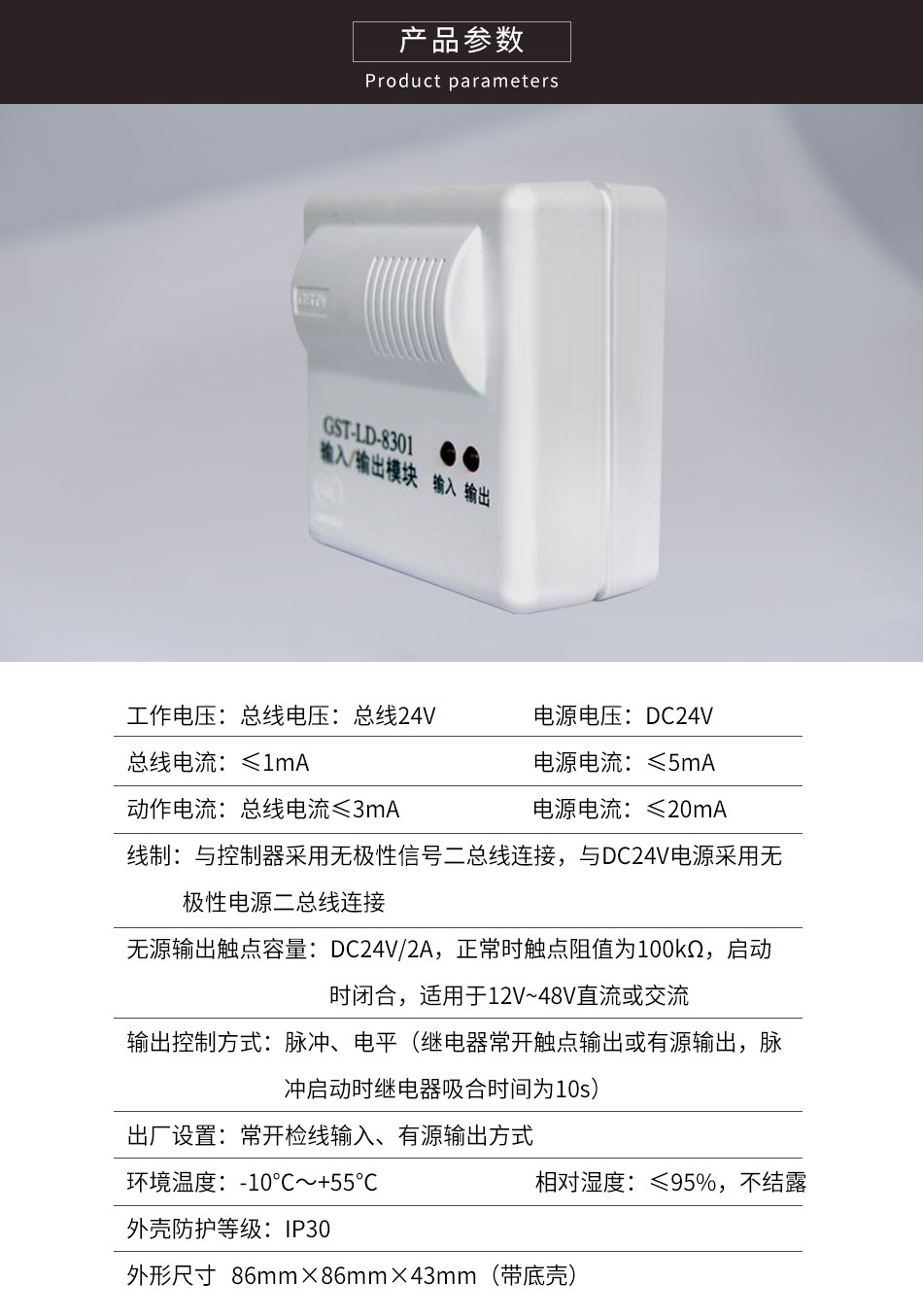

型号 GST-LD-8301
工作电压 总线电压：总线24V
电源电压：DC24V
监视电流 总线电流≤1mA
电源电流≤5mA
动作电流 总线电流≤3mA
电源电流≤20mA
线制 与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
无源输出触点容量 DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流
输出控制方式 脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）
出厂设置 常开检线输入、有源输出方式
使用环境 温度：-10℃～+55℃ 相对湿度≤95%，不结露
外壳防护等级 IP30
外形尺寸 86mm×86mm×43mm（带底壳）

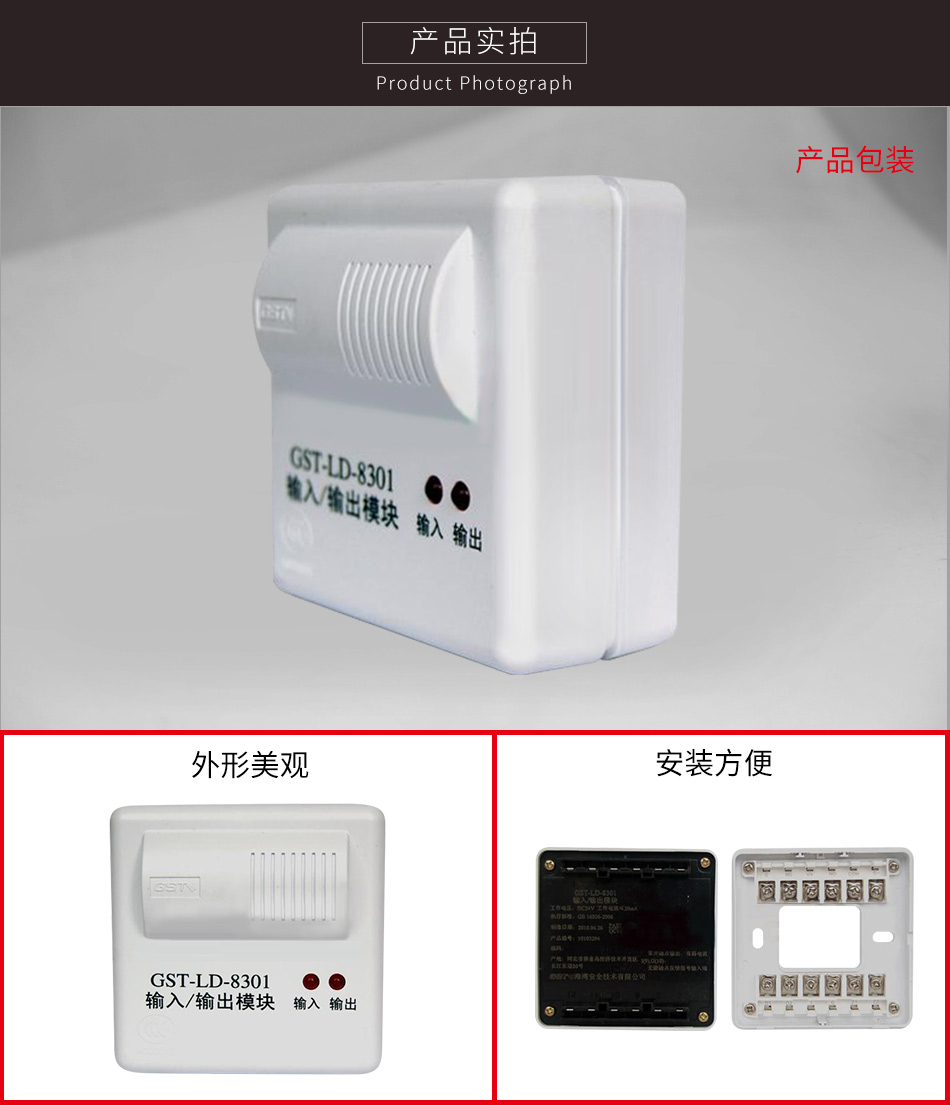

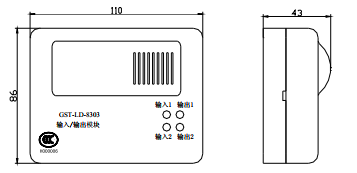

三、海湾GST-LD-8301输入输出模块(船用)外形示意图如图1
GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2
其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V电源输入端子，无极性
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）
COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！）
NG、 S-、V+、G：：留用

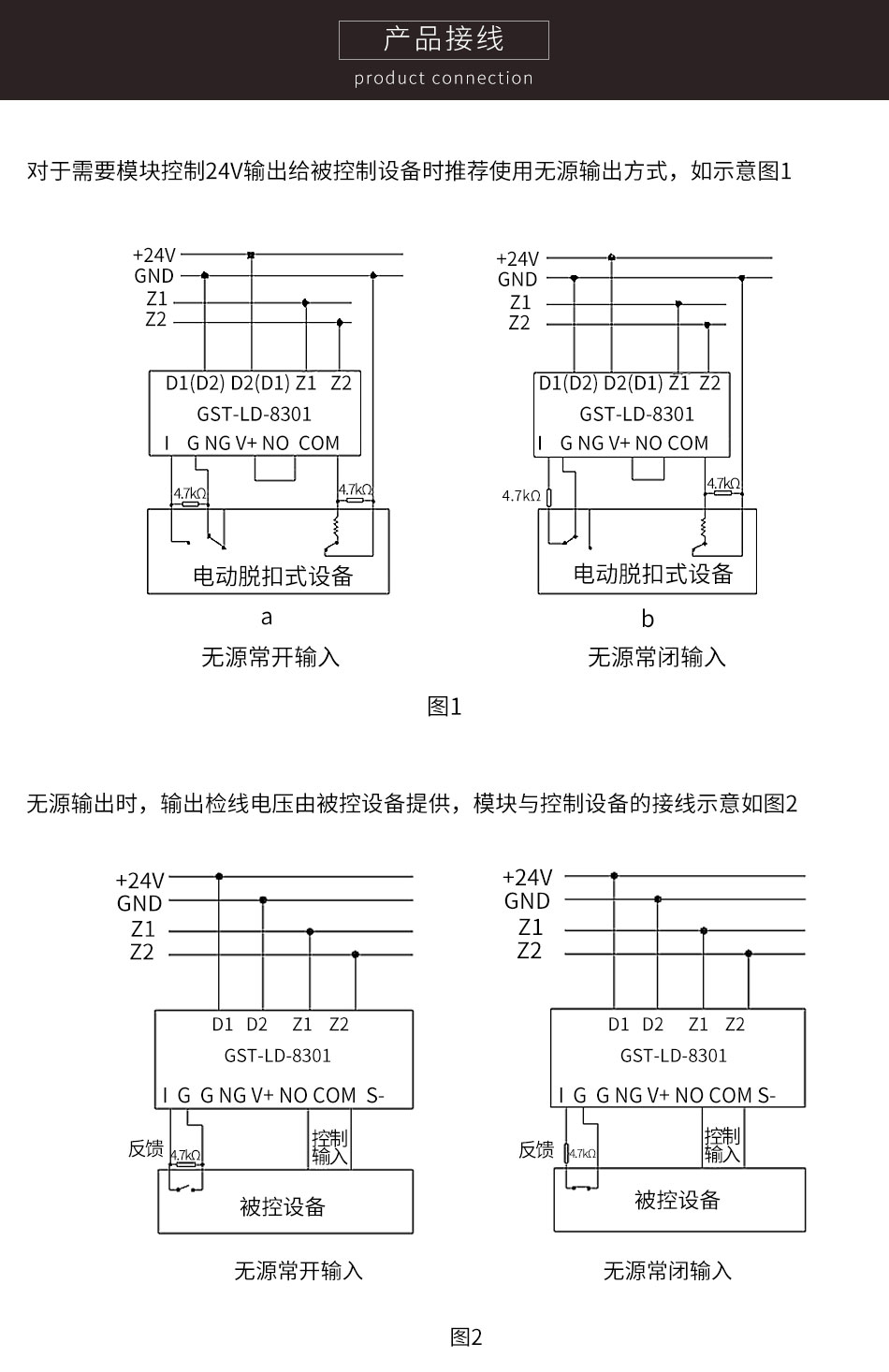

布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。
应用方法：模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。
