GST-HX-MN100C(Ex)火灾声光警报器

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1464日期：2019-05-04 04:47:43

一、海湾GST-HX-MN100C(Ex)火灾声光警报器产品概述

　　GST-HX-MN100C（Ex）火灾声光警报器，是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，由消防控制中心的火灾报警控制器启动警报器。警报器启动时发出强烈的声光信号，以达到提醒现场人员注意的目的。在用于石油、化工行业等有防爆要求的1区及2区时，需与海湾公司生产的安全栅配接使用。

二、海湾GST-HX-MN100C(Ex)火灾声光警报器产品特点

　　1.红色有机玻璃面板，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

　　2.信号总线及24V电源线无极性，接线方便。

　　3.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

　　4.电子编码，地址码可在安全区现场改写。

三、海湾GST-HX-MN100C(Ex)火灾声光警报器技术参数

型号	GST-HX-MN100C（Ex）
工作电压	信号总线电压：总线24V，无极性允许范围：16V～28V 电源电压：DC24V，无极性允许范围：DC15V～DC28V
工作电流	总线监视电流≤0.3mA 总线动作电流≤1.5mA 电源监视电流≤1mA 电源动作电流≤15mA
闪光频率	1.12Hz~1.68 Hz
声压级	75dB～115dB（正前方3m水平处（A计权））
防爆标志	Ex ib ⅡC T6 Gb
防爆合格证号	CE16.2244
线制	四线制，与总线隔离安全栅采用无极性信号二总线连接，与电源隔离安全栅采用无极性二线制连接
总线本安参数	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
电源本安参数	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
GST-HX-MN100C(Ex)声光警报器所配接安全栅参数	电源隔离式安全栅：型号：GST-LD-N8402(Ex)电源隔离式安全栅防爆标志：[Ex ib Gb]ⅡC 防爆合格证号：CE16.2236 工作电压：24V 最高允许电压：Um=250V 最高输出电压：U0=28V 最大输出电流：I0=115mA 最大外部电容：C0=0.083uF 最大外部电感：L0=4mH 最大输出功率：P0=0.8W 总线隔离式安全栅：型号：GST-LD-N8401(Ex)总线隔离式安全栅防爆标志：[Ex ib Gb]ⅡC 防爆合格证号：CE16.2237 工作电压：24V 最高允许电压：Um=250V 最高输出电压：U0=28V 最大输出电流：I0=115mA 最大外部电容：C0=0.083uF 最大外部电感：L0=4mH 最大输出功率：P0=0.8W
使用环境	场所：室内温度：-10℃～+55℃ 相对湿度≤95%，不凝露
外形尺寸	144mm×90mm×60.5mm（带底壳）
外壳防护等级	IP43
壳体材料和颜色	ABS/瓷白，正面镶有机玻璃/红色
重量	331g（带底壳）
安装孔距	60mm
执行标准	GB16806-2006、GB3836.1-2010、GB3836.4-2010

四、GST-HX-MN100C（Ex）火灾声光警报器结构特征与工作原理

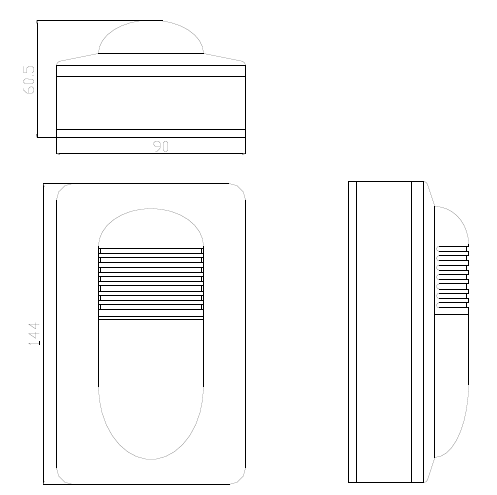

　　1.声光警报器外形示意图如图所示。

外形示意图

2.工作原理

　　警报器内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、声光信号启动。警报器接收到火灾报警控制器的启动命令后，开始启动声光信号。

五、GST-HX-MN100C（Ex）火灾声光警报器安装与接线

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.警报器采用明装方式，在普通高度空间下，以距顶棚0.2m处为宜。

　　3.声光警报器与底壳之间采用插接方式。

　　4.安装底壳时应注意方向，底壳示意图如图所示。

底壳示意图

端子示意图

其中：D1、D2接GST-LD-N8402(Ex)电源隔离式安全栅，无极性。

　　Z1、Z2接GST-LD-N8401(Ex)总线隔离式安全栅，无极性。

　　5.布线要求

　　信号总线Z1、Z2采用RVS型双绞线，截面积≥1.0mm²；

　　电源线D1、D2采用BV线，截面积≥1.5mm2
