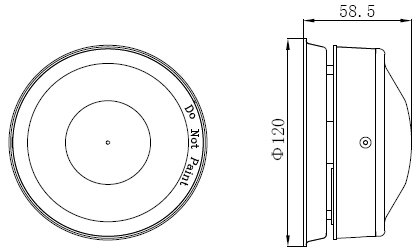

GSTI-9402火灾声警报器

　　安装方法：

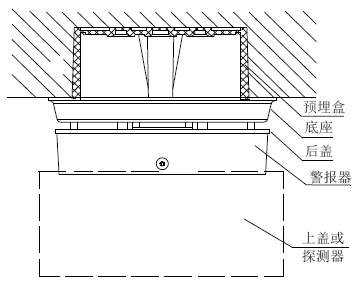

　　1、警报器安装示意图如图所示。

　　2、安装时，用螺钉把警报器固定在预埋盒中。

　　3、将上盖凸棱对准警报器A处凸棱，顺时针旋转至B处凸棱即可安装好上盖；若警报器作为底座使用时，取下上盖，将探测器安装在警报器上，安装方式与上盖相同。

　　4、拆卸时，用一字螺丝刀从警报器后壳下方“A”处缺口插入，此处外壳上有一小三角形标志，向下用力撬动，即可将警报器前壳拆下。

　　警报器端子示意图如图所示：

　　其中：

　　Z1(1)，Z2(3)：控制器信号总线，无极性

　　布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm²。
