海湾TS-GSTN603消防电话插孔
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1365日期：2019-05-04 05:06:58
一、海湾TS-GSTN603消防电话插孔特点
TS-GSTN603型消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过TS-GSTN604消防电话插孔接口接入消防电话系统，不能直接接入消防电话总线。多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话插孔接口最多可连接100只消防电话插孔。
二、海湾TS-GSTN603消防电话插孔主要技术指标
| 型号 | TS-GSTN603 |
| 线制 | 采用无极性两线制 |
| 使用环境 | 温度：-10℃～+55℃ 相对湿度≤95%，不结露 |
| 外形尺寸 | 86mm×86mm×48mm |
三、海湾TS-GSTN603消防电话插孔结构特征、布线与安装

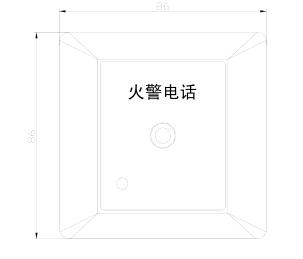

TS-GSTN603型消防电话插孔外形尺寸及结构示意图如图

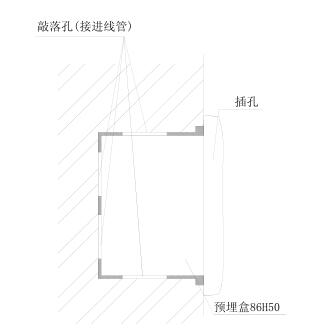

电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插孔安装在86H50型预埋盒上，安装孔距为60mm，安装好红色盖板，安装方式如下图所示。
其中：
端子XT1电话线输入端；端子XT2电话线输出端，接下一个电话插孔。
布线要求：采用截面积≥1.0mm²的阻燃RVVP屏蔽线。
四、海湾TS-GSTN603消防电话插孔应用方法
参见TS-GSTN603消防电话插孔安装使用说明书。
