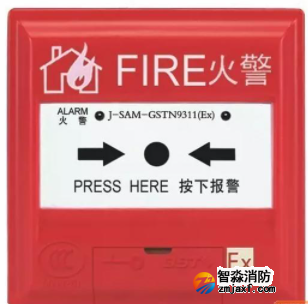

海湾J-SAM-GSTN9311(Ex)手动火灾报警按钮

一、J-SAM-GSTN9311(Ex)手动火灾报警按钮产品概述

　　J-SAM-GSTN9311(Ex)手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。本报警按钮防爆类型为本质安全型，符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，同时满足国标GB19880-2005《手动火灾报警按钮》的有关规定，主要应用于石油及化工等易燃、易爆场所。

二、海湾J-SAM-GSTN9311(Ex)手动火灾报警按钮产品特点

　　1.采用拔插式结构设计，安装简单方便。

　　2.按下报警按钮按片，报警按钮提供的独立输出触点，可通过外接安全栅控制其它设备。

　　3.报警按钮上的按片在按下后可用专用工具复位。

　　4.用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　5.地址码为电子编码，可现场改写。

三、海湾J-SAM-GSTN9311(Ex)手动火灾报警按钮技术参数

四、海湾J-SAM-GSTN9311(Ex)手动火灾报警按钮结构特征与工作原理

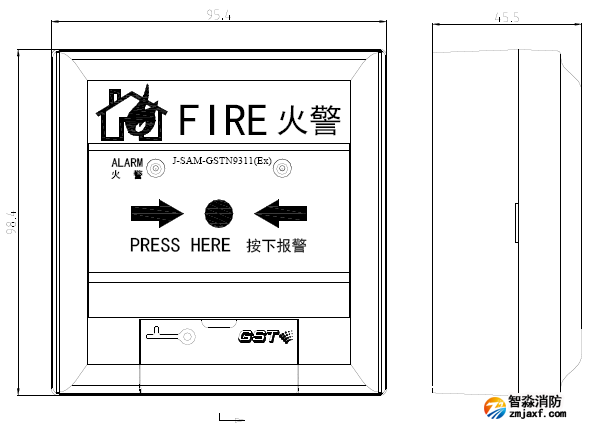

　　1.报警按钮外形示意图如下图所示。

外形示意图

　　2.工作原理

　　本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、J-SAM-GSTN9311(Ex)手动火灾报警按钮安装与接线

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图如图2所示。报警按钮安装图如下图所示。

进线管明装(左)暗装(右) &安装示意图

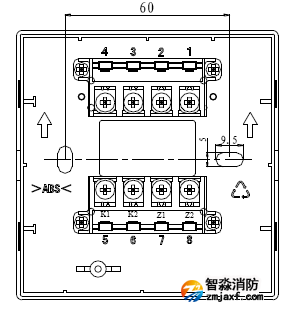

　　3.报警按钮端子示意图

端子示意图

　　端子说明：

　　Z1、Z2：无极性信号二总线接线端子。

　　K1、K2：额定DC30V/100mA无源常开输出端子。

　　4.电缆均选用截面积≥1.0mm²的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。
