海湾J-SAM-GST9122B手动火灾报警按钮

取代原产品J-SAM-GST9122A手动火灾报警按钮

一、海湾J-SAM-GST9122B手动火灾报警按钮特点

　　海湾J-SAM-GST9122B手动火灾报警按钮/消防电话插孔（以下简称报警按钮）安装在公共场所，本报警按钮含消防电话插孔。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。本手动火灾报警按钮主要具有以下特点：

　　（1）新型插拔式卡接结构，安装、拆卸简单方便，按片在按下后可用专用工具复位。

　　（2）报警按钮动作机构采用专利设计，抗灰尘能力强。

　　（3）集成消防电话功能，减少设备安装，采用φ6电话大插孔，方便紧急情况下使用。有良好的抑制能力。

　　（4）采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力

　　（5）地址码为电子编码，可现场改写。

二、海湾J-SAM-GST9122B手动火灾报警按钮参数

　　（1）工作电压：

　　信号总线电压：24V允许范围：16V~28V

　　（2）工作电流：

　　监视电流≤0.3mA

　　报警电流≤0.9mA

　　（3）启动零件型式：可重复使用型

　　（4）启动方式：人工按下按片

　　（5）复位方式：用专用钥匙复位

　　（6）指示灯：火警，红色，正常巡检时约3s闪亮一次，报警后点亮；电话指示，红色，约5s闪亮一次

　　（7）编码方式：电子编码，编码范围在1～242之间任意设定

　　（8）线制：与控制器采用无极性信号二总线连接，与GST-LD-8304采用二线制连接

　　（9）使用环境：

　　类型：户内

　　温度：-10℃～+55℃

　　相对湿度≤95%，不凝露

　　（10）外形尺寸：91mm×91mm×45.5mm（带底壳）

　　（11）外壳防护等级：IP40

　　（12）壳体材料和颜色：ABS，红色

　　（13）重量：约128g(含底壳)

　　（14）安装孔距：60mm

三、海湾J-SAM-GST9122B手动火灾报警按钮接线

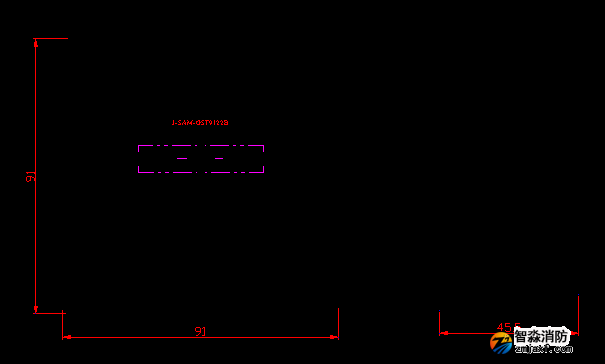

　　手动火灾报警按钮外形示意图如下

　　手动火灾报警按钮的外接端子示意图如下

　　其中：

　　Z1、Z2：无极性信号二总线接线端子。

　　TL1、TL2：与GST-LD-8304连接的端子。

　　布线要求：信号Z1、Z2采用耐火RVS双绞线，截面积≥1.0mm2；消防电话线TL1、TL2采用耐火RVVP屏蔽线，截面积≥1.0mm2。

　　应用方法

　　作为手动火灾报警按钮使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上，同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接，如图2-6所示（最末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻）。
