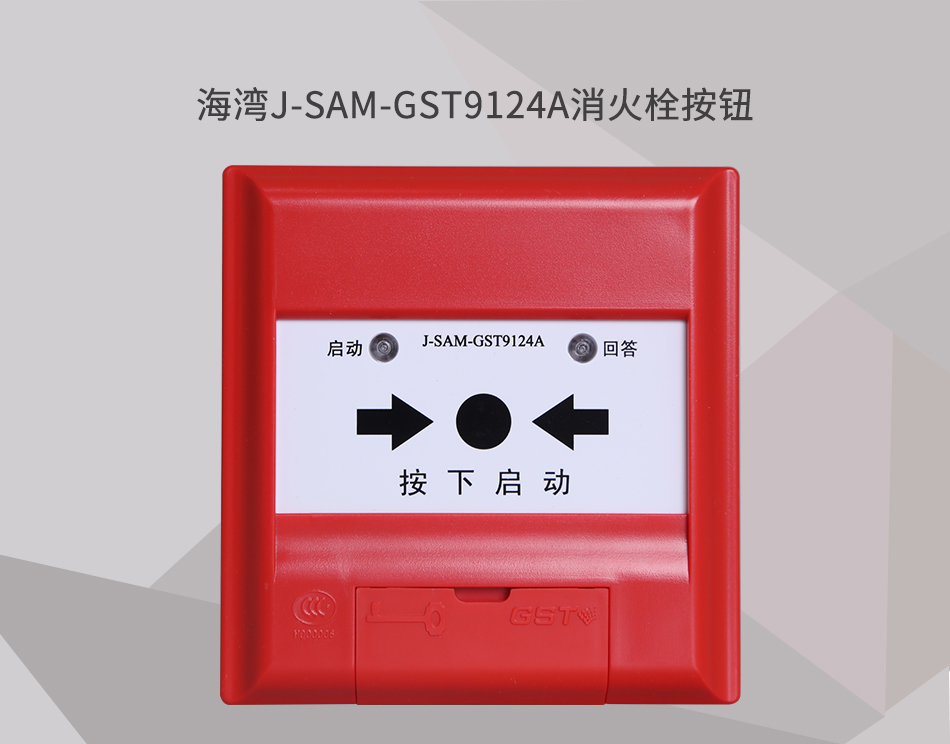

J-SAM-GST9124A消火栓按钮

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1215日期：2019-05-04 04:04:59

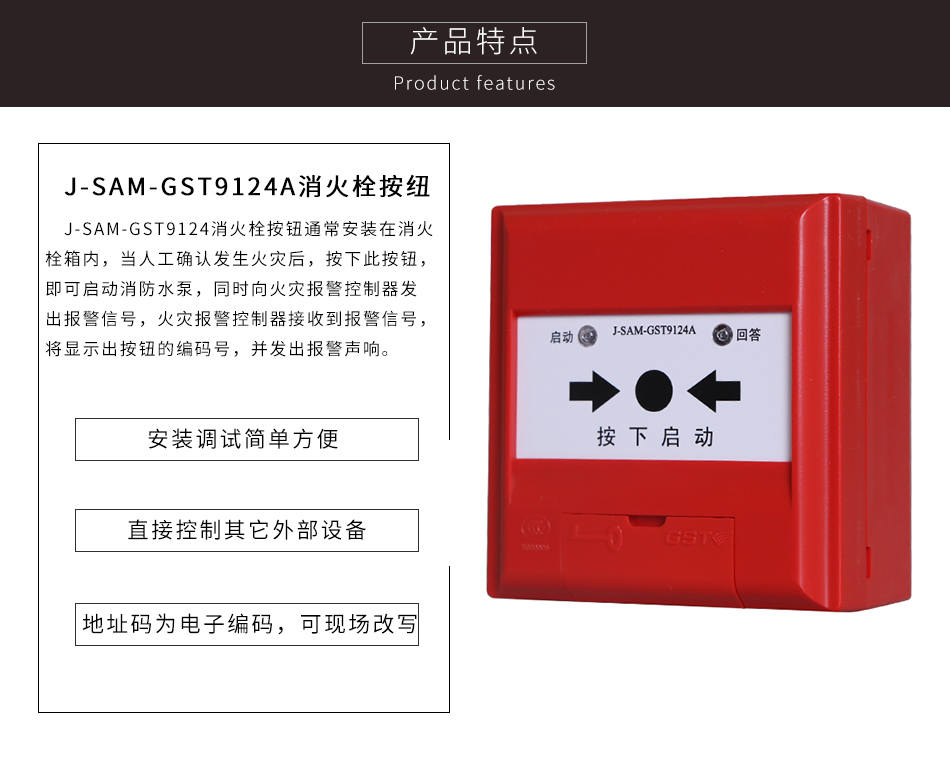

一、J-SAM-GST9124A消火栓按纽概述：

　　J-SAM-GST9124消火栓按钮(以下简称按钮)通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。

二、J-SAM-GST9124A消火栓按纽特点：

　　1.采用拔插式结构设计，安装调试简单方便。

　　2.按下按片，按钮提供有源输出触点，可直接控制其它外部设备。

　　3.按钮上的按片在按下后可用专用工具复位。

　　4.地址码为电子编码，可现场改写。

三、J-SAM-GST9124A消火栓按纽技术特性：

　　1.工作电压：信号总线电压：24V允许范围：16V~28V　　电源总线电压：DC24V允许范围：DC20V~DC28V

　　2.工作电流：监视电流≤0.5mA　　报警电流≤5mA

　　3.输出容量：额定DC24V/100mA无源输出触点信号，接触电阻≤100m

　　4.启动方式：人工按下按片

　　5.启动零件型式：重复使用型

　　6.复位方式：用专用钥匙手动复位

　　7.指示灯：启动，红色，按钮按下时此灯点亮；回答，绿色，消防水泵运行时此灯点亮，巡检时闪亮（约3s闪亮一次）

　　8.编码方式：电子编码，编码范围在1~242之间任意设定

　　9.线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）

　　10.使用环境：　　温度：-10℃～+55℃　　相对湿度≤95%，不凝露

　　11.外形尺寸：95.4mm×98.4mm×60mm(含底壳）

　　12.外壳防护等级：IP65

　　13.壳体材料和颜色：ABS，红色

　　14.重量：221g(含底壳）

　　15.安装孔距：60mm

　　16.执行标准：GB16806-2006
