TS-GSTN603消防电话插孔
文章来源:www.gsthwxf.com作者:海湾消防公司人气:792日期:2019-05-02 10:42:37

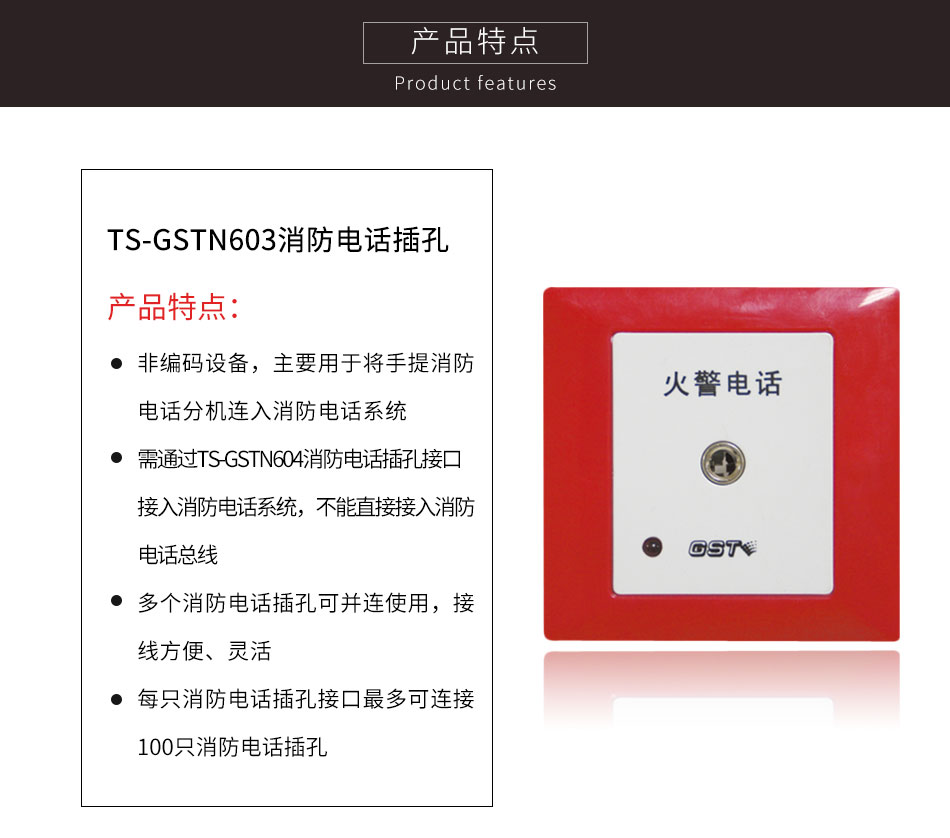

一、海湾TS-GSTN603消防电话插孔特点
TS-GSTN603型消防电话插孔是非编码设备,主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过TS-GSTN604消防电话插孔接口接入消防电话系统,不能直接接入消防电话总线。多个消防电话插孔可并连使用,接线方便、灵活。每只消防电话插孔接口最多可连接100只消防电话插孔。

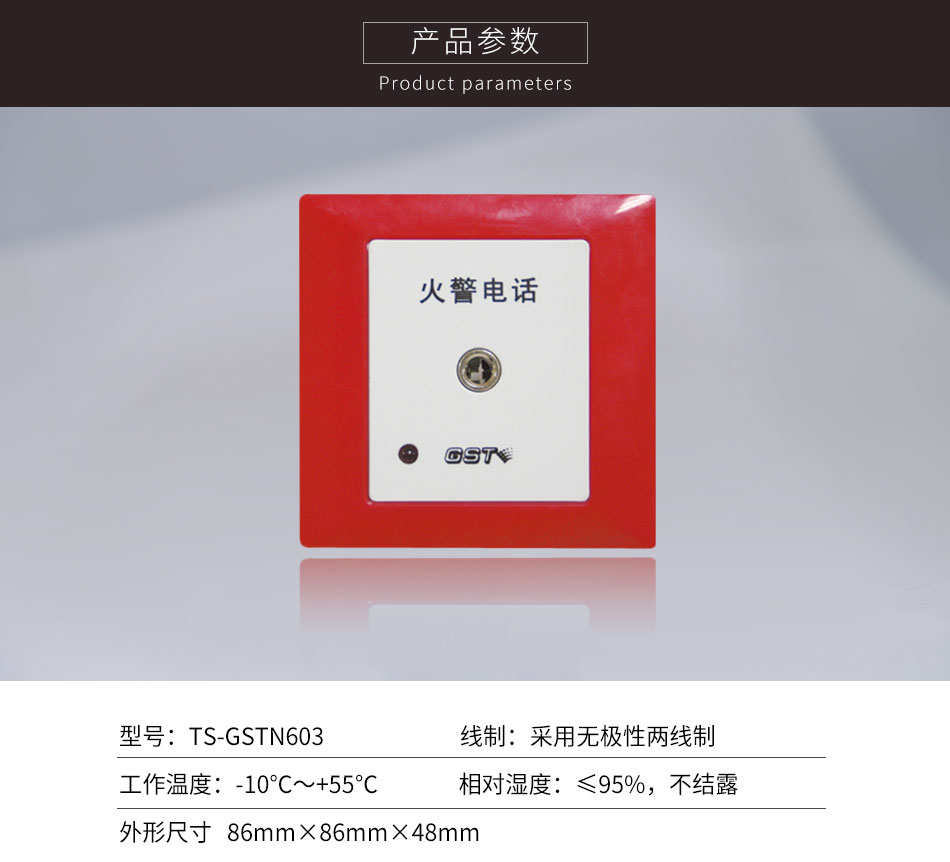

二、海湾TS-GSTN603消防电话插孔主要技术指标
型号 | TS-GSTN603 |
线制 | 采用无极性两线制 |
使用环境 | 温度:-10℃~+55℃ 相对湿度≤95%,不结露 |
外形尺寸 | 86mm×86mm×48mm |
三、海湾TS-GSTN603消防电话插孔结构特征、布线与安装

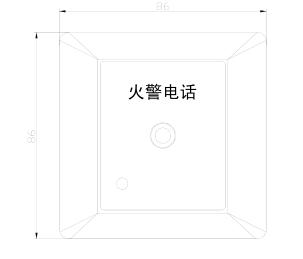

TS-GSTN603型消防电话插孔外形尺寸及结构示意图如图

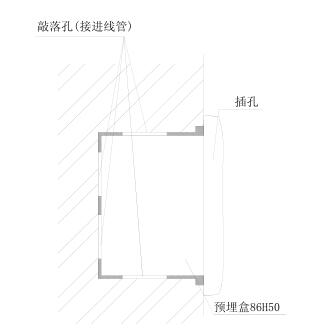

电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺钉将电话插孔安装在86H50型预埋盒上,安装孔距为60mm,安装好红色盖板,安装方式如下图所示。
其中:
端子XT1电话线输入端;端子XT2电话线输出端,接下一个电话插孔。
布线要求:采用截面积≥1.0mm²的阻燃RVVP屏蔽线。
四、海湾TS-GSTN603消防电话插孔应用方法
参见TS-GSTN603消防电话插孔安装使用说明书。
