TS-GSTN604消防电话插孔接口

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1392日期：2019-05-03 13:19:12

海湾TS-GSTN604消防电话接口情景展示

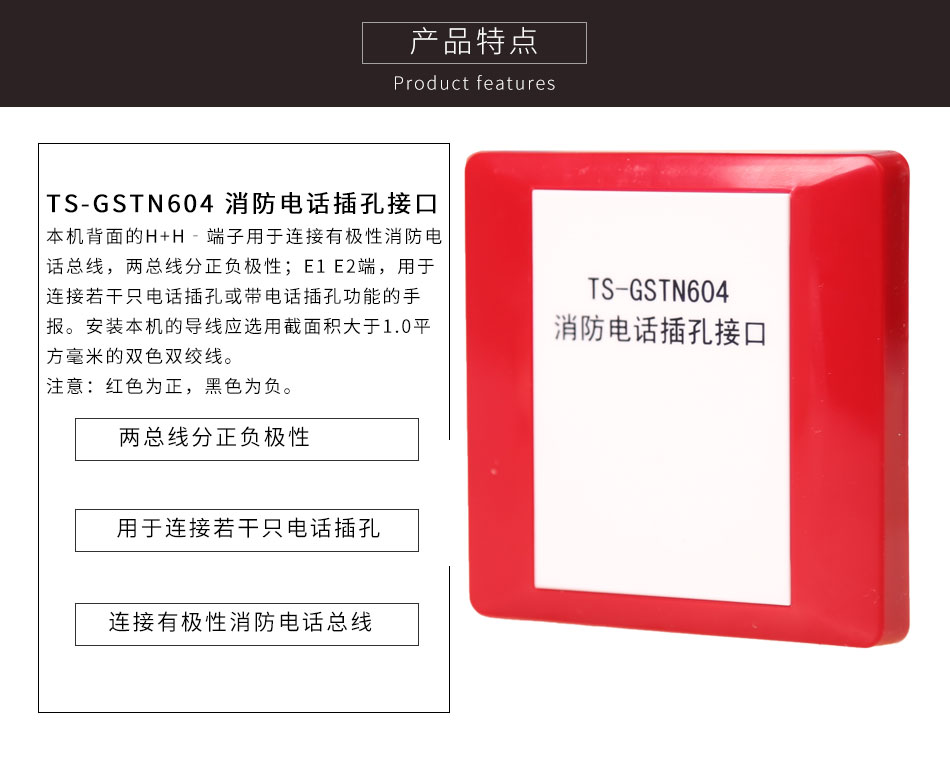

TS-GSTN604消防电话接口产品特点

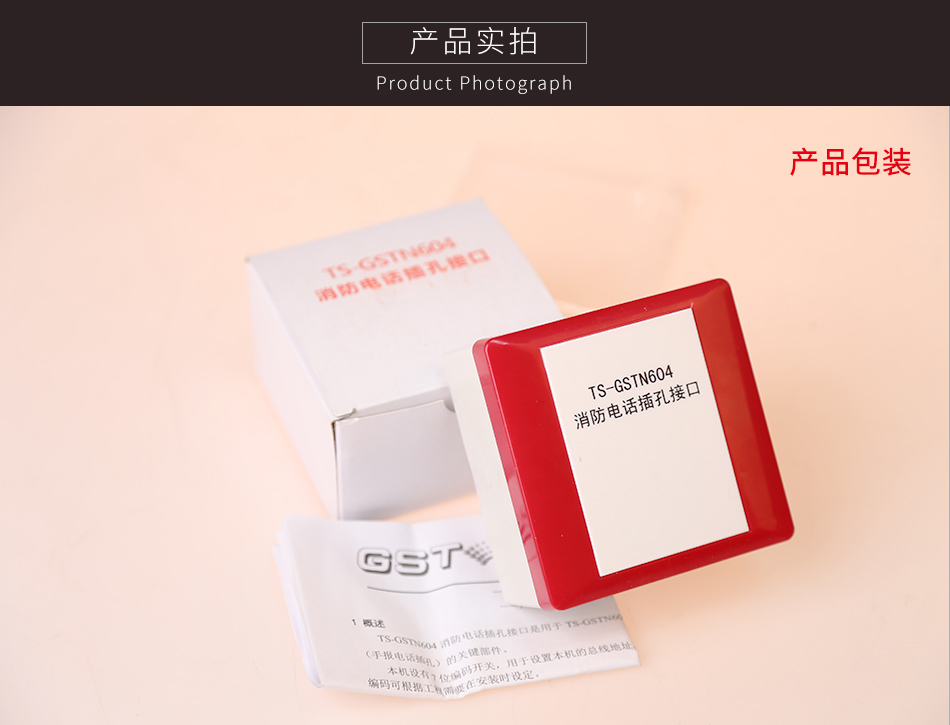

TS-GSTN604消防电话接口产品实拍图

一、海湾TS-GSTN604消防电话插孔接口特点

　　TS-GSTN604消防电话插孔接口用于将消防电话插孔接入TS-GSTN60消防电话系统中，最多可以连接100个TS-GSTN603消防电话插孔。本接口设有7位编码开关，用于设置本机的总线地址，有效编码范围1‐99

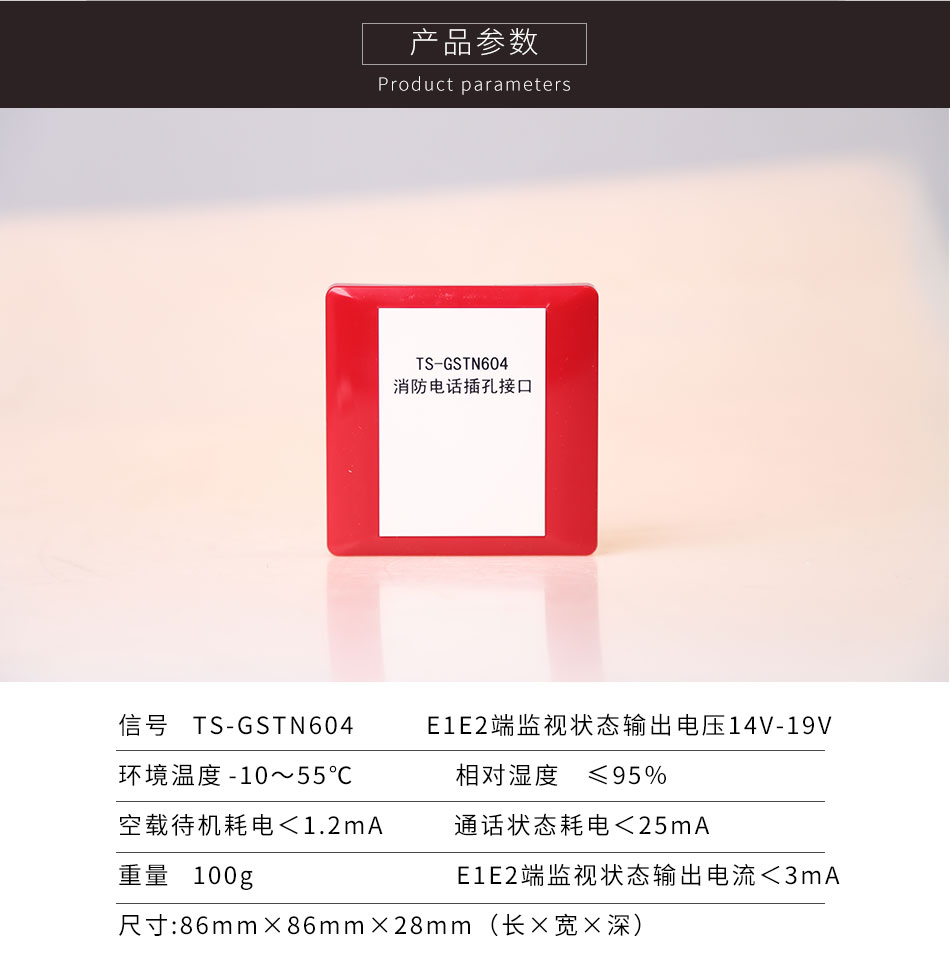

二、海湾TS-GSTN604消防电话插孔接口主要技术指标　　

信号	TS-GSTN604
环境温度	-10～55℃
相对湿度	≤95％
空载待机耗电	＜1.2mA
通话状态耗电	＜25mA
E1E2端监视状态输出电流	＜3mA
E1E2端监视状态输出电压	14V-19V
外形尺寸	86mm×86mm×28mm（长×宽×深）
重量	100g

三、海湾TS-GSTN604消防电话插孔接口结构特征、布线与安装

　　本机背面的H+H‐端子用于连接有极性消防电话总线，两总线分正负极性；E1 E2端，用于连接若干只电话插孔或带电话插孔功能的手报。安装本机的导线应选用截面积大于1.0平方毫米的双色双绞线。注意：红色为正，黑色为负。

四、海湾TS-GSTN604消防电话插孔接口应用方法

　　调试时，本机需与TSZ‐GSTN60总线式消防电话总机配合试验，预置好本机编码、确定安装和接线正确无误后，接通电源。在总机上通过“设在线分机”功能操作，而将本机登录到系统中。
