七氟丙烷独立气体灭火系统原理图

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1425日期：2019-06-14 17:00:06

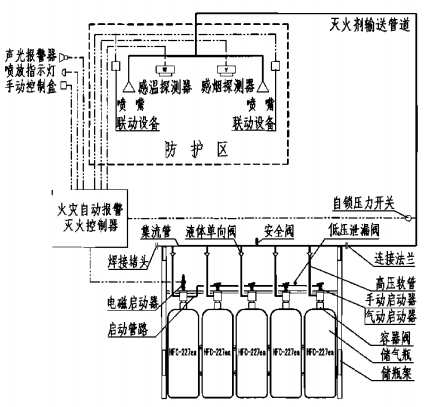

七氟丙烷单元独立系统原理图

（灭火剂自身驱动）

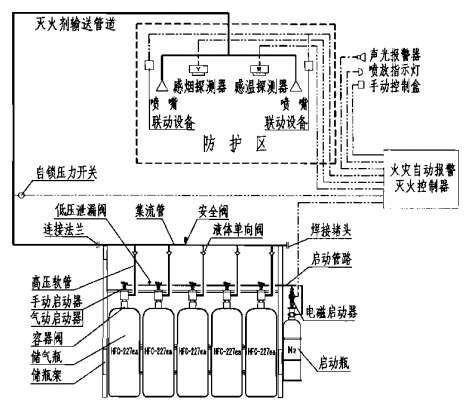

七氟丙烷单元独立系统原理图
（氮气驱动）

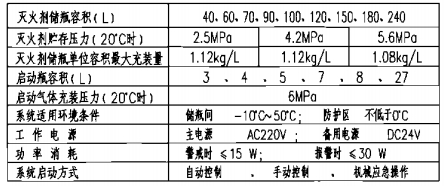

七氟丙烷气体灭火系统主要技术参数

说明：1.本图集有管网七氟丙烷灭火系统分为内贮压式和外贮压式两种。总说明部分为内贮压式七氟丙烷灭火系统（沿用习惯叫法，本图集仍称之为七氟丙烷灭火系统），外贮压式七氟丙烷部分为外贮压式七氟丙烷灭火系统。
2.表中七氟丙烷灭火剂储瓶的单位容积最大充装量为规定值的上限。按照现行国家标准《气体灭火系统设计规范》GB 50370第3.3.10条文说明，系统计算过程中初选充装量，宜采用800～900kg/m³。
3.七氟丙烷灭火系统主要组件功能详见本图集外贮压式七氟丙烷灭火系统说明第5部分。
