JTW-ZCD-G3N温感

文章来源:www.gsthwxf.com作者:海湾消防公司人气:933日期:2019-05-04 05:13:41

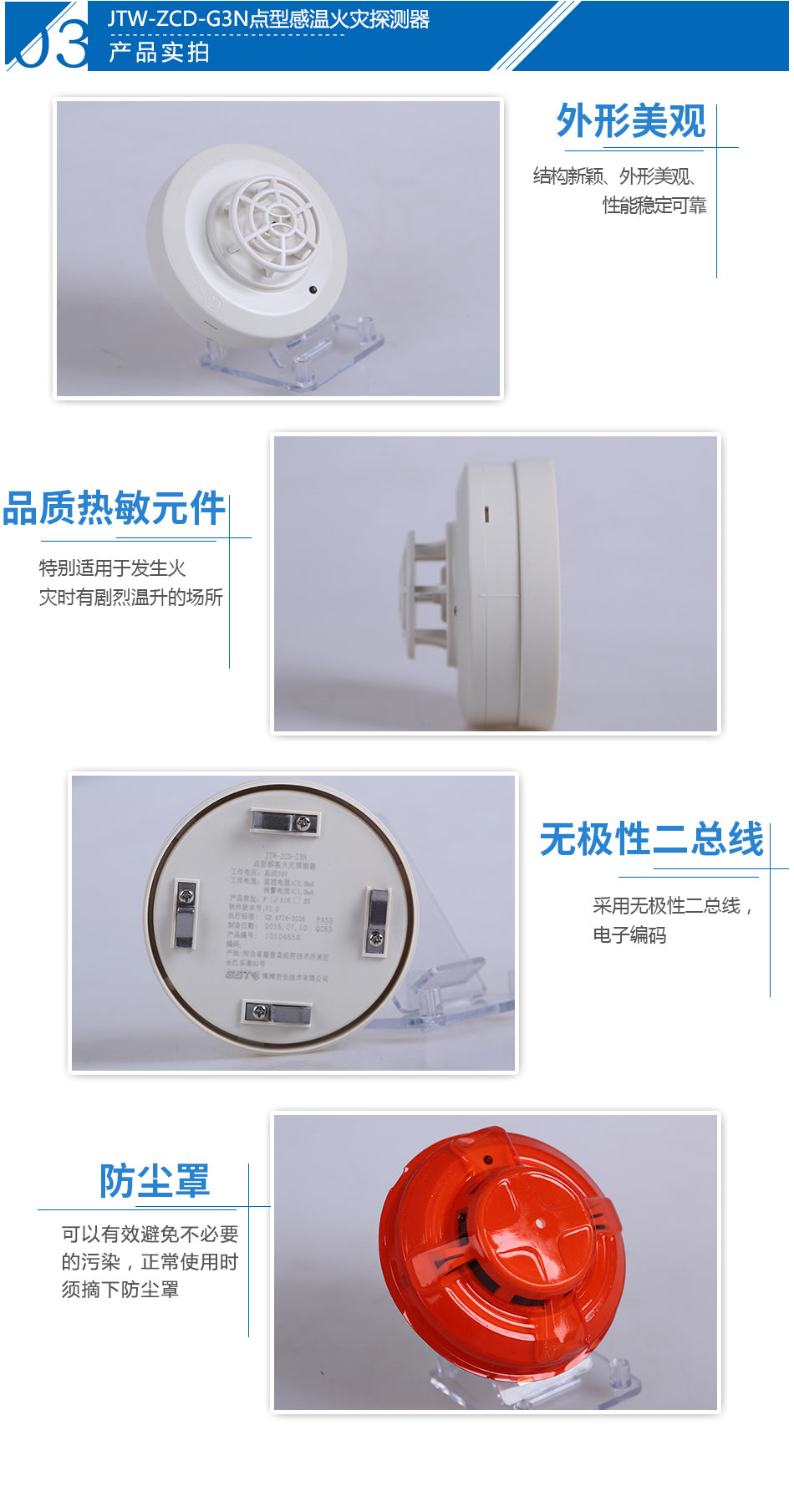

海湾JTW-ZCD-G3N温感产品参数海湾JTW-ZCD-G3N温感产品特点海湾JTW-ZCD-G3N温感产品实拍图海湾JTW-ZCD-G3N温感产品应用场所

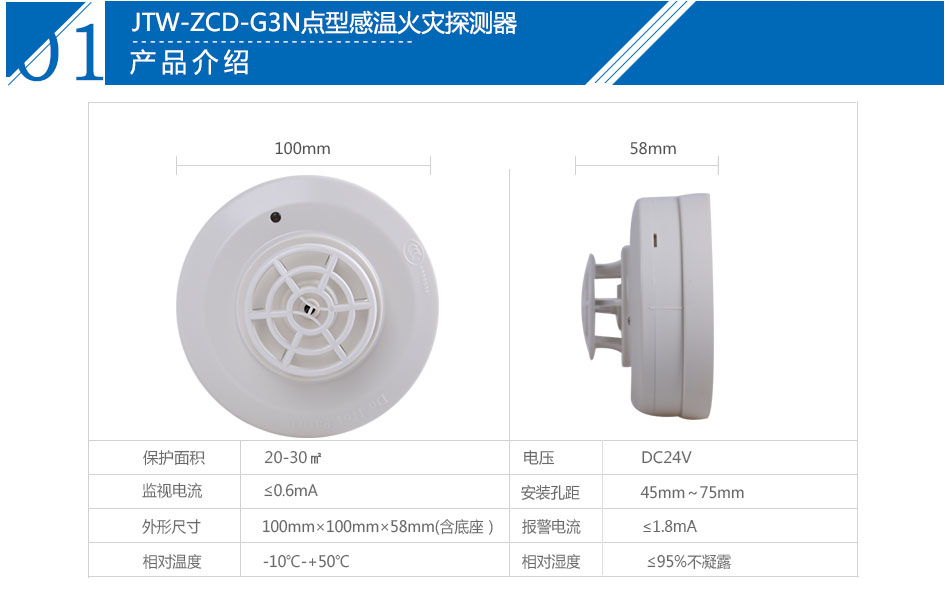

一、海湾JTW-ZCD-G3N温感概述:

JTW-ZCD-G3N点型感温火灾探测器(以下简称探测器)为无极性二总线制,可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接。探测器采用带A/D转换的单片机。本探测器结构新颖、外形美观、性能稳定可靠,特别适用于发生火灾时有剧烈温升的场所,与感烟探测器配合使用更能可靠探测火灾,减少损失。

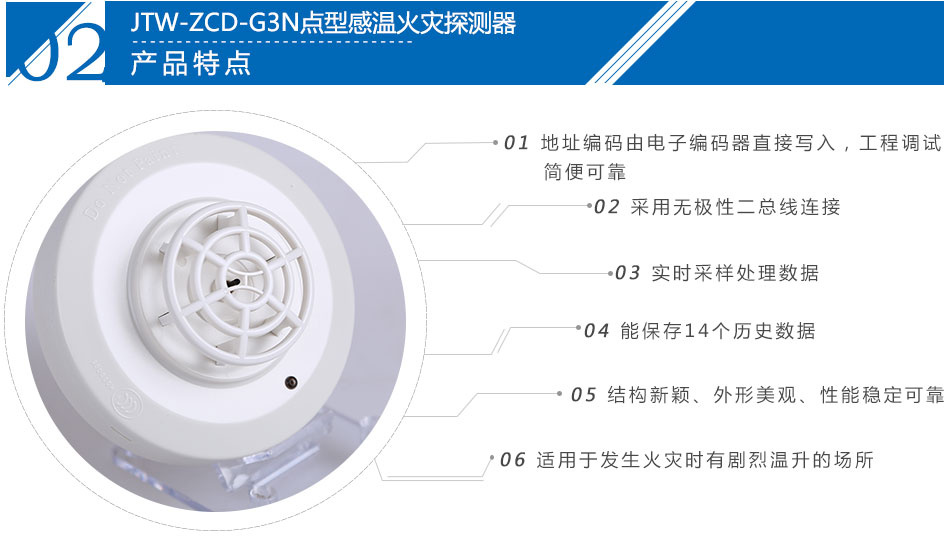

二、海湾JTW-ZCD-G3N温感特点:

1.JTW-ZCD-G3N点型感温火灾探测器与控制器采用无极性二总线连接;
2.地址编码由电子编码器直接写入,工程调试简便可靠;
3.单片机实时采样处理数据、并能保存14个历史数据,曲线显示跟踪现场情况。

三、海湾JTW-ZCD-G3N温感技术特性:

1.探测器类别:A1R
2.工作电压:总线24V,允许范围:16V~28V
3.工作电流:监视电流≤0.6mA   报警电流≤1.8mA
4.报警确认灯:红色(巡检时闪烁,报警时常亮)
5.编码方式:十进制电子编码,编码范围在1~242之间
6.探测角度≤45°
7.保护面积:当空间高度小于8m时,一个探测器的保护面积,对一般保护现场而言为20m2~30m2。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。
8.使用环境:温    度:-10℃~+50℃   相对湿度≤95%,不凝露
9.外形尺寸:直径100mm  高:58mm(带底座)
10.外壳防护等级:IP33
11.壳体材料和颜色:ABS,象牙白
12.重量:约115g
13.安装孔距:45mm~75mm
14.执行标准:GB 4716-2005

四、JTW-ZCD-G3N点型感温火灾探测器结构特征与工作原理

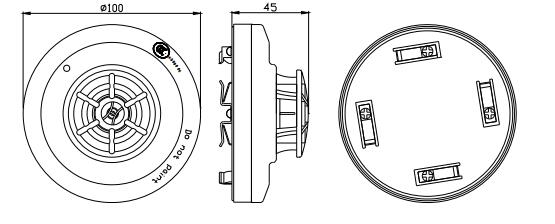

1.探测器外形示意图如图1所示。

海湾JTW-ZCD-G3N温感
2.工作原理
 JTW-ZCD-G3N点型感温火灾探测器采用热敏电阻作为传感器,传感器输出信号经过电压变换后输入到单片机,单片机利用智能算法进行信号处理。当单片机检测到火警信号后,向控制器发出火灾报警信息,并通过控制器点亮火警指示灯。

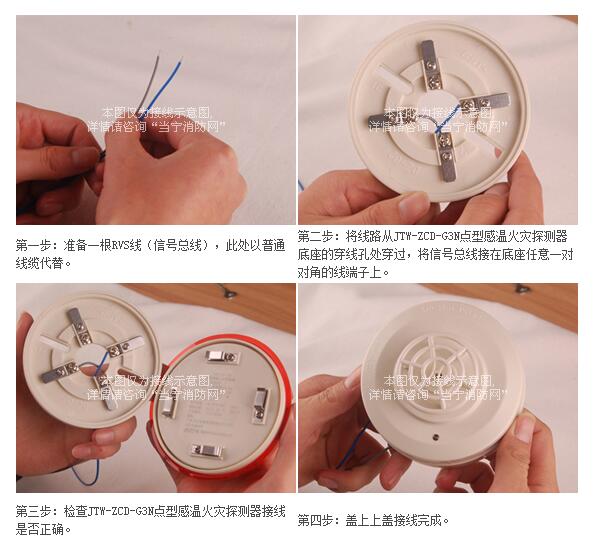

五、JTW-ZCD-G3N点型感温火灾探测器现场接线摸拟图:


JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第一步:准备一根RVS线(信号总线),此处以普通线缆代替。
第二步:将线路从JTW-ZCD-G3N点型感温火灾探测器底座的穿线孔处穿过,将信号总线接在底座任意一对对角的线端子上。
JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第三步:检查JTW-ZCD-G3N点型感温火灾探测器接线是否正确。
第四步:盖上上盖接线完成。
