JTF-GOF-GST9713（Ex）型点型复合式感烟感温火灾探测器

一、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器概述：

　　复合探测技术是目前国际上流行的新型多功能高可靠性的火灾探测技术。JTF-GOF-GST9713（Ex）点型复合式感烟感温火灾探测器是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。它不仅具有传统光电感烟火灾探测器的性能，而且兼有定温、差定温感温火灾探测器的性能，应用范围广泛。

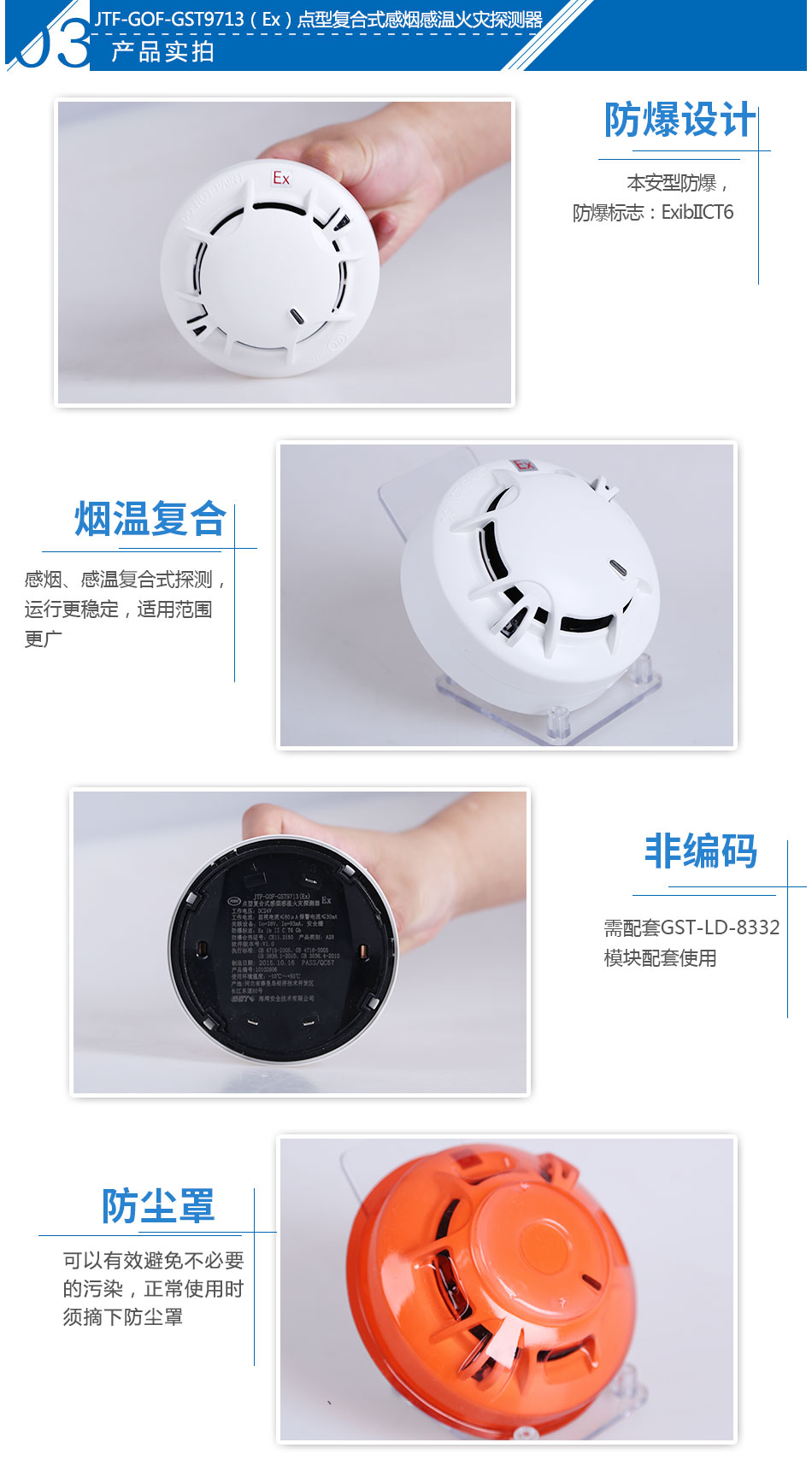

　　本探测器防爆类型为本质安全型，防爆标志为ExibIICT6，适用于石油、化工等行业具有防爆要求的1区及2区使用。本探测器为非编码型，与海湾公司生产的GST-LD-8332模块箱配套使用，可以直接接入各类火灾报警控制器。

　　该产品符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4《爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”》的有关规定。

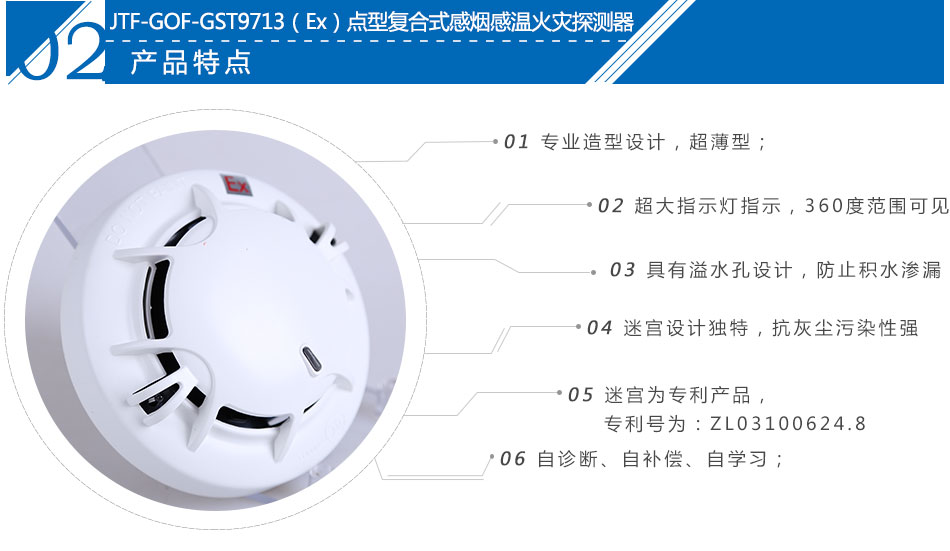

二、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器特点：

　　1.专业造型设计，超薄型；

　　2.超大指示灯指示，360度范围可见；

　　3.具有溢水孔设计，防止积水渗漏；

　　4.迷宫设计独特，抗灰尘污染性强；

　　5.自诊断、自补偿、自学习；

　　6.迷宫为专利产品，专利号为：ZL03100624.8。

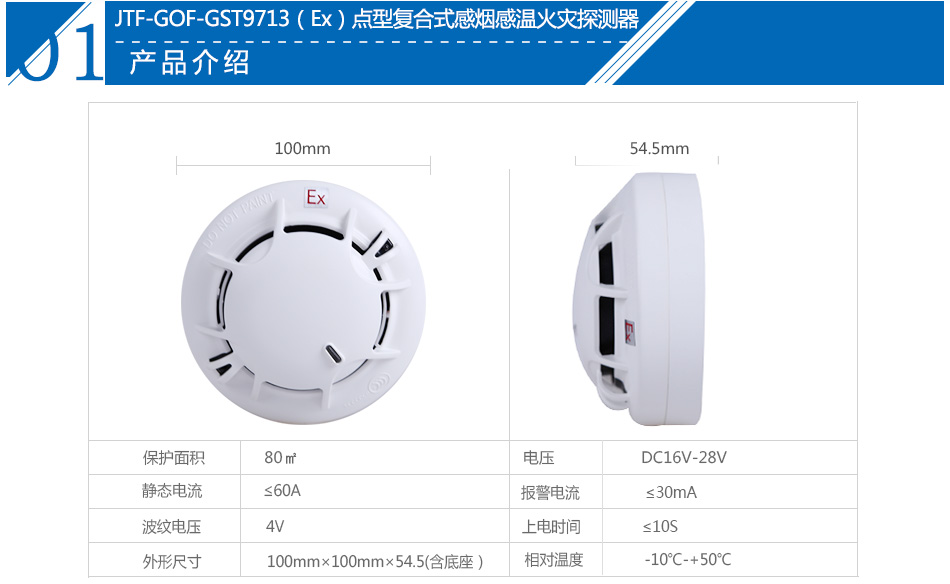

三、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器技术特性：

　　1.探测器类别：A2R

　　2.工作电压：直流总线电压：DC24V允许范围：DC16V～DC28V

　　3.静态电流≤60A(注：静态时探测器可工作在DC16V～DC28V电压范围内。)

　　4.报警电流≤30mA(注：报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电，否则探测器会因无限流电阻而烧坏。)

　　5.最大波纹电压：4V(峰峰值)

　　6.报警复位：瞬间断电(5sMin，DC2.5VMax)

　　7.上电时间≤10s

　　8.最高风速：7.6m/s(1500fpm)

　　9.报警确认灯：红色，正常监视时周期性（2s～4s）闪亮，报警时常亮

　　10.保护面积：当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。

　　11.空间高度为6m以下时，保护面积为60m2。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

　　12.线制：与电源线采用有极性二线制连接

　　13.使用环境：温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

　　14.外形尺寸：直径：100mm高：54.5mm(带底座)

　　15.外壳防护等级：IP23

　　16.壳体材料和颜色：ABS，象牙白

　　17.重量：约110g

　　18.安装孔距：45mm～75mm

　　19.执行标准：GB4715-2005、GB4716-2005

四、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器结构特征与工作原理：

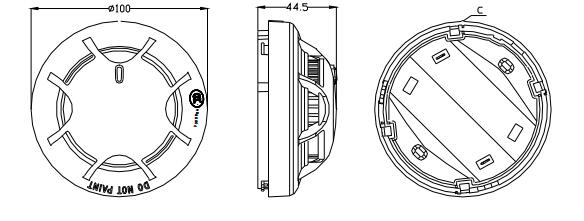

　　1.探测器外形示意图如图1所示。

　　2.工作原理

　　普通散射光型烟雾探测器对那些产生小颗粒黑色烟雾的燃烧不敏感，因为这些小粒子对光的散射作用较小，因此许多光电感烟探测器对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧由于信号较小而探测不到。但由于这些火都伴随着明显的温升，因此本探测器将普通散射型光电感烟的采样信号和温度传感器的采样信号复合在一起，利用复合“火灾量”算法有效地提高烟雾探测的灵敏度，使探测器对小粒子黑烟明火也能及时探测报警，扩大了光电探测的应用范围。

　　探测器采用电流输出方式，当单片机检测到火警信号后，点亮火警指示灯，同时回路电流增大，与探测器配接的编址接口模块检测后，向火灾报警控制器发出报警信号。
