海湾GST-DJ-D44交流单相电压电流传感器

一、GST-DJ-D44交流单相电压电流传感器功能特点

　　GST-DJ-D44交流单相电压电流传感器能够同时采集被监测设备电源的四路电压、四路电流值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值，并通过总线通讯上传到监控器，监控器可以指示电源故障类型，并发出声光故障信号。

二、GST-DJ-D44交流单相电压电流传感器技术参数

　　额定工作电压：DC24V

　　工作电压范围：DC12V-28V

　　静态功耗：50mW

　　电压输入范围：AC20-400V

　　电流输入范围：AC0.2A-5A

　　测量精度：3%

　　通讯：二总线通讯协议

　　有效通讯距离：1500m

　　安装方式：导轨式安装

　　工作温度范围：-40°C～55°C

　　储存温度范围：-45°C～85°C

　　相对湿度、温度：20°C以下湿度90%不结露

　　防护等级：IP30

　　产品符合：GB28184-2011

三、GST-DJ-D44交流单相电压电流传感器接线端子说明

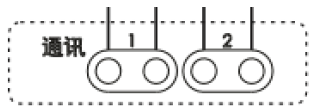

　　通讯：端子1：二总线输入；端子2：二总线输出。无极性。

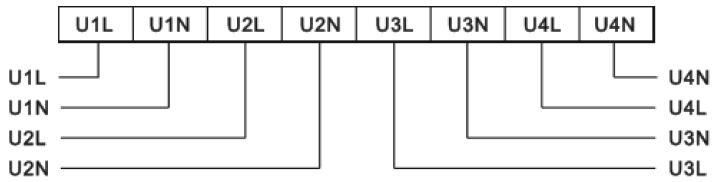

　　监测电压输入: U1-4:独立的4路交流单相电压输入；并接在被监测电压上，L：电压L线，N：电压N线。

　　监测电流输入: I1-4:独立的4路交流单相电流输入；串接在被监测电路中。
