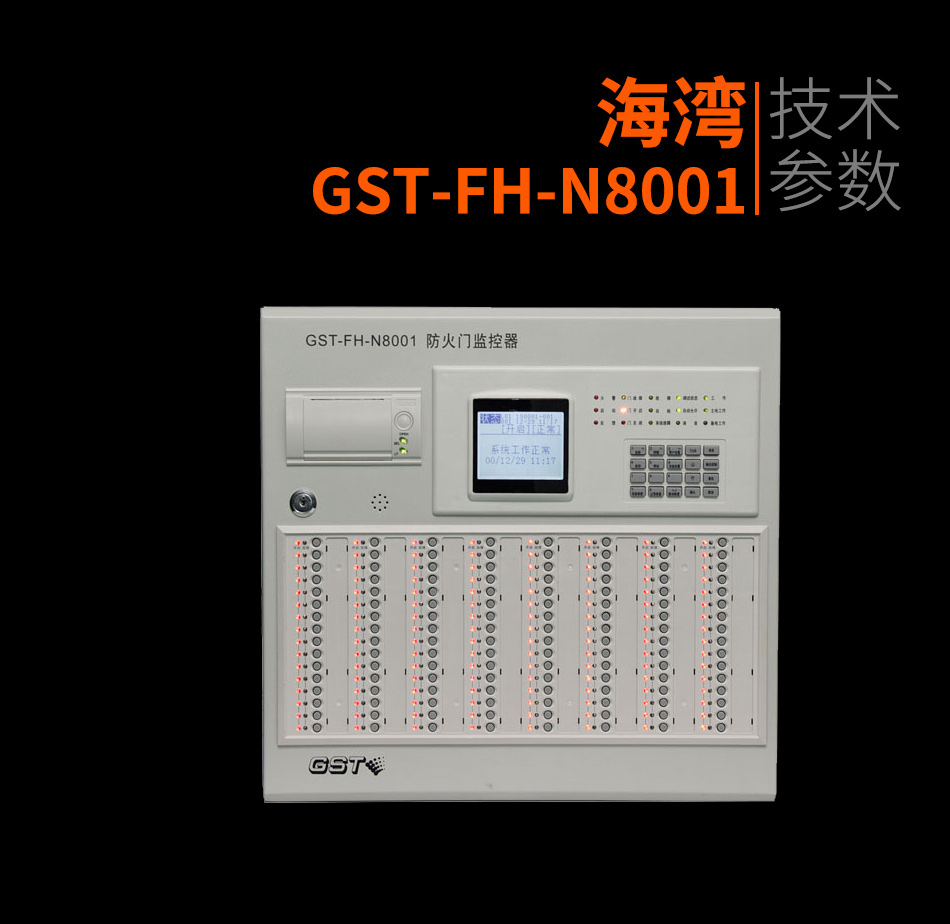

一、海湾GST-FH-N8001防火门监控器概述
GST-FH-N8001防火门监控器是为适应工程设计的需要而开发的一款产品，GST-FH-N8001为典型的防火门监控装置，可通过输入/输出接口配接防火门电动闭门器、防火门电磁释放器、防火门电磁门吸、防火门门磁开关等装置，实现防火门打开或关闭状态的监视与控制。

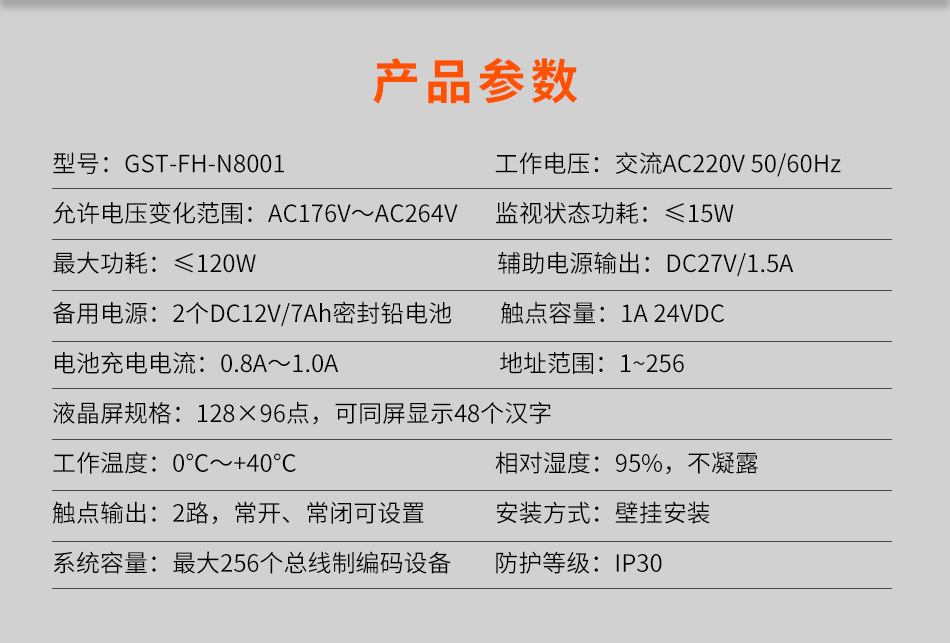

二、海湾GST-FH-N8001防火门监控器技术指标
| 型号 | GST-FH-N8001 |
| 工作电压 | 交流AC220V 50/60Hz |
| 允许电压变化范围 | AC176V～AC264V |
| 监视状态功耗 | ≤15W |
| 最大功耗 | ≤120W |
| 备用电源 | 2个DC12V/7Ah密封铅电池 |
| 电池充电电流 | 0.8A～1.0A |
| 液晶屏规格 | 128×96点，可同屏显示48个汉字 |
| 辅助电源输出 | DC27V/1.5A |
| 触点输出 | 2路，常开、常闭可设置 |
| 触点容量 | 1A 24VDC |
| 系统容量 | 最大256个总线制编码设备 |
| 地址范围 | 1~256 |
| 工作温度 | 0℃～+40℃ |
| 相对湿度 | 95%，不凝露 |
| 防护等级 | IP30 |
| 安装方式 | 壁挂安装 |
三、GST-FH-N8001防火门监控器主要功能
1、具有防火门开、闭和故障状态显示功能
监控器通过接口检测电动闭门器、释放器、门磁开关等装置的反馈信号，判断防火门的打开、关闭状态，结合防火门的定义属性判断门故障状态。
2、具有防火门开、闭状态控制功能
监控器通过接口向电动闭门器、释放器等装置发出控制指令，使对应的防火门关闭。
3、具有联动控制功能
监控器能与火灾报警控制器联网，在接收到火灾报警控制器的火警信号后，根据预先设定的逻辑关系，通过接口向电动闭门器、释放器等装置发出控制指令，使对应的防火门关闭。
4、配备智能显示控制盘
监控器所连接的防火门可自定义到智能显示控制盘上的一组指示灯和按键，该组的指示灯用于显示对应防火门的开闭状态和故障状态，该组的按键用于手动控制对应防火门的开闭。
5、具有控制输出功能
监控器具有2组控制输出触点，可自定义为火警输出或故障输出，也可手动控制输出。
6、具有电源管理功能
监控器自身带有备电，主、备电源能无间隙自动切换，能给备电充电并有备电保护功能。
7、具有记录查询功能
监控器能够记录与其连接的防火门的状态信息(包括地址、开、闭和故障状态、时间)，记录容量10000条。
四、GST-FH-N8001防火门监控器特性
●可靠性高、配置灵活
●功能强、控制方式灵活
●门状态显示清晰直观
●窗口化、菜单式显示界面
●模块式开关电源

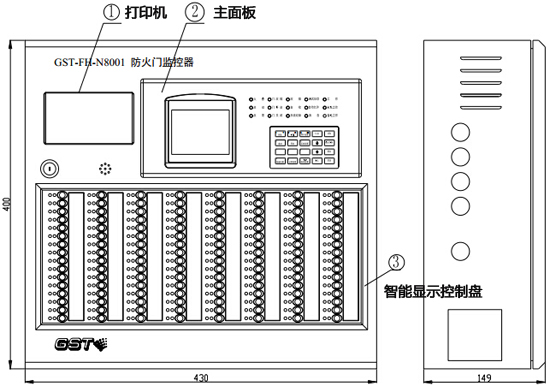

五、GST-FH-N8001防火门监控器外观示意图
GST-FH-N8001防火门监控器外观示意图

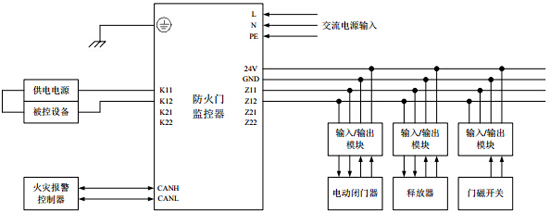

六、GST-FH-N8001防火门监控器系统接线图
GST-FH-N8001防火门监控器系统接线图
四、了解更多技术资料及产品资质证书，请点击下面内容下载：
防火门监控系统-产品手册
海湾防火门监控系统产品技术说明
