DZX-01定位底座

一、DZX-01产品概述

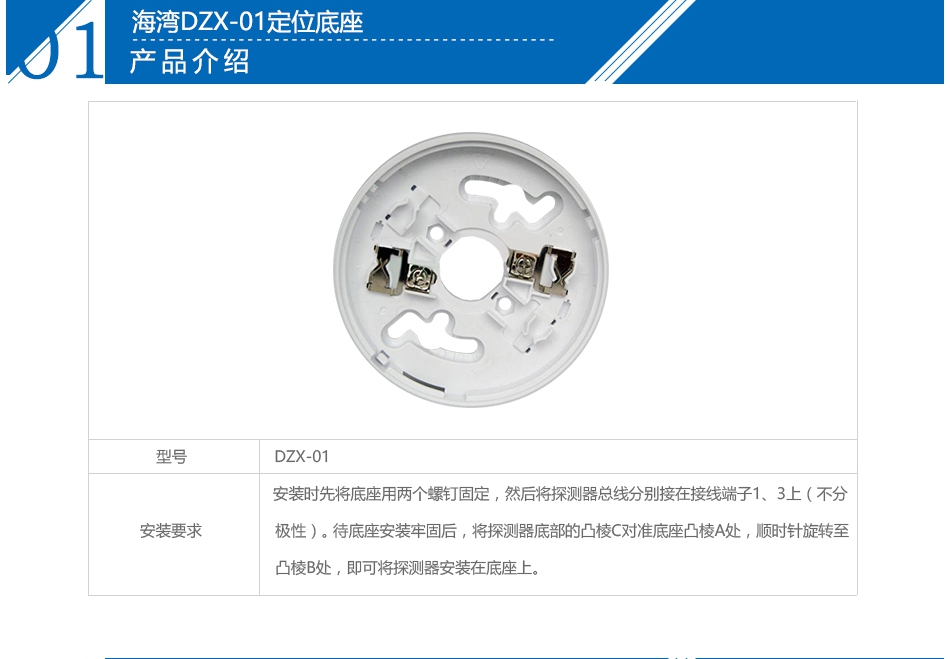

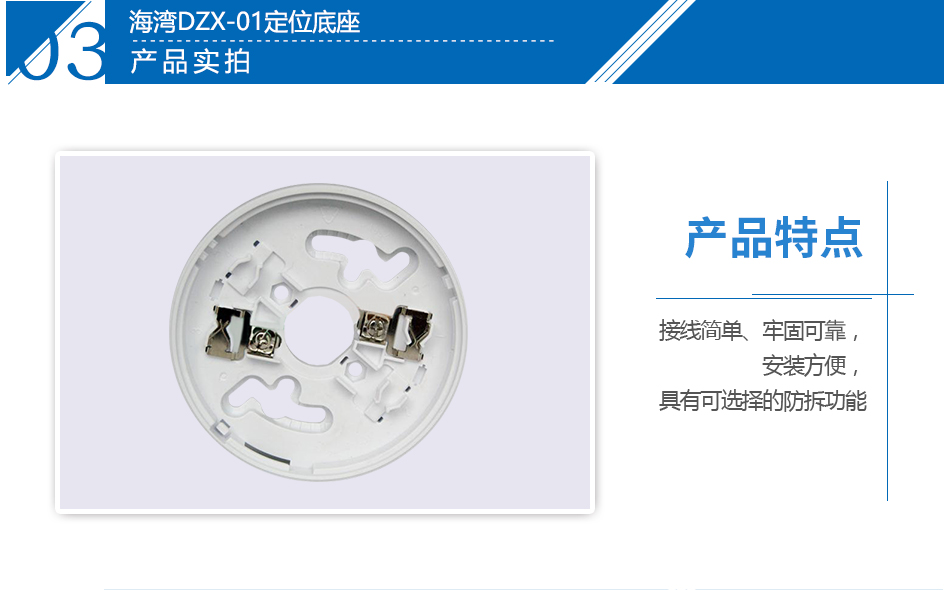

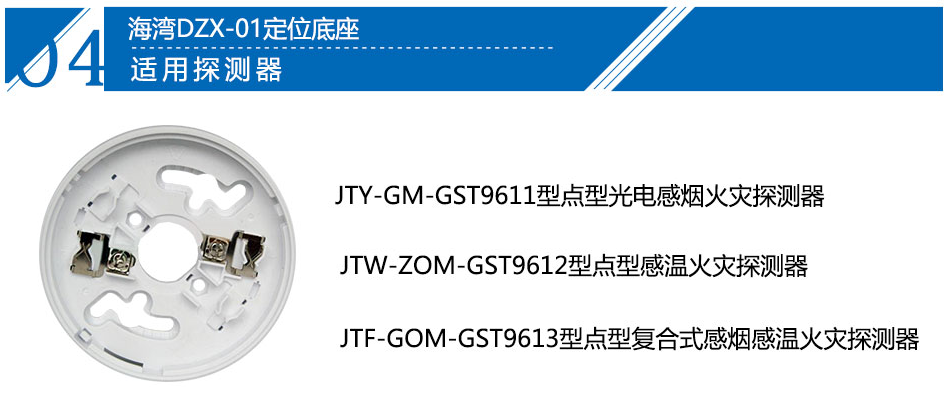

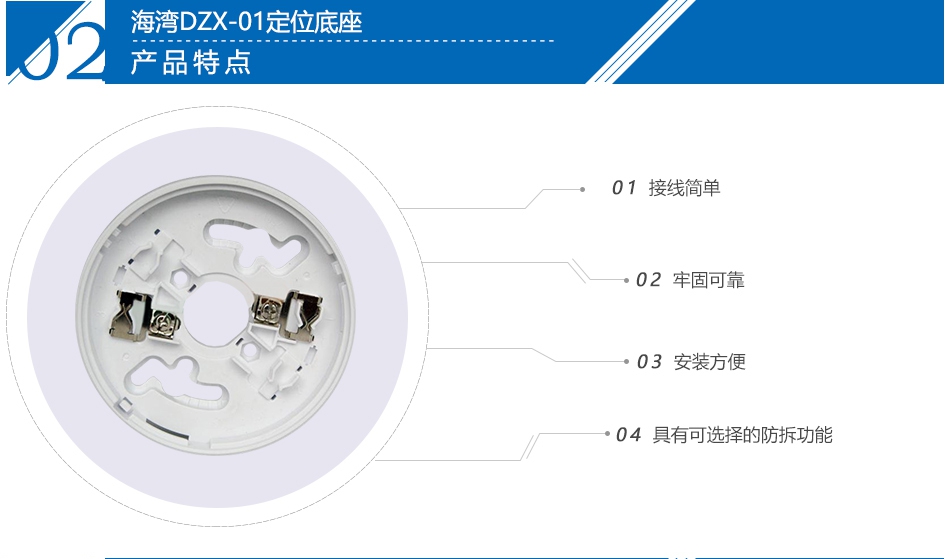

　　本底座确定探测器有唯一的安装位置，接线简单、牢固可靠，安装方便，具有可选择的防拆功能。适用于JTY-GM-GST9611型点型光电感烟火灾探测器、JTW-ZOM-GST9612型点型感温火灾探测器、JTF-GOM-GST9613型点型复合式感烟感温火灾探测器。

二、DZX-01结构特征、安装与布线

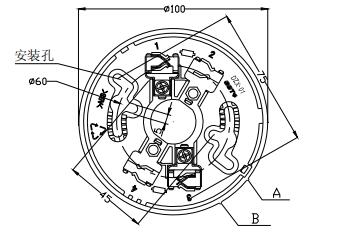

　　DZX-01型定位底座示意图如下图：

　　底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分别接在接线端子1、3上（不分极性）。

　　探测器与底座上均有定位凸棱，使探测器具有唯一的安装位置。待底座安装牢固后，将探测器底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底座上。
