海湾GST-DY-050电源箱

一、海湾GST-DY-050电源箱概述：


　　非网络型智能电源箱GST-DY-050电源箱是海湾公司推出的专门用来为消防系统供电的DC27V现场电源输出设备。具有输出噪声小、稳定性强及安装使用方便等特点，具有主备电自动切换、备电充电、备电保护功能。主备电自动切换保证了在主电掉电情况下，系统仍然能够正常工作；完善的备电充电功能和备电保护功能，可确保蓄电池的循环使用。电源箱输出电压DC27V，输出电流为2A。



二、海湾GST-DY-050电源箱技术参数：


　　（1）额定输出容量：DC24V、2A



　　（2）使用环境：　　温度：0℃～＋40℃　　相对湿度≤95％，不结露



　　（3）电源：主电为交流220V，内装DC24V2.3Ah密封铅电池作备电



　　（4）外形尺寸：185mm×82mm×263mm



三、海湾GST-DY-050电源箱结构特征、安装与布线：

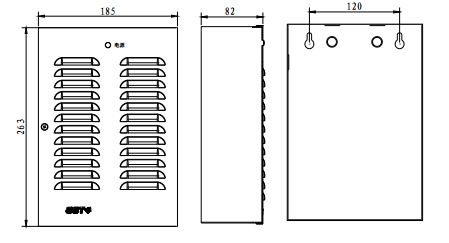

GST-DY-050电源箱外形示意图如下图所示。



本电源箱采用壁挂式结构安装，其接线板外接端子示意图如下图：

　　其中：

　　L、PG、N：交流220V电源端子(PG为机壳保护地线端子)；

　　+24V、GND：DC27V输出端子；

　　COM、NC：故障触点端子；

　　BAT-、+：备电端子。

　　布线要求：DC27V电源输出线采用RV1.5的电缆线。
