海湾GST-DJ-D44C交流单相电压电流传感器（四路电压、四路电流）

海湾GST-DJ-D44C交流单相电压电流传感器（四路电压、四路电流）

一、海湾GST-DJ-D44C交流单相电压电流传感器（四路电压、四路电流）功能特点

        海湾GST-DJ-D44C交流单相电压电流传感器能够同时采集被监测设备电源的四路电压、四路电流值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值，并通过总线通讯上传到监控器，监控器可以指示电源故障类型，并发出声光故障信号。

二、海湾GST-DJ-D44C交流单相电压电流传感器（四路电压、四路电流）技术参数：

● 额定工作电压： DC 24V

● 工作电压范围： DC 12V-28V

● 静态功耗：≤2mA

● 电压输入范围： AC 50-400V

● 电流输入范围： AC 0.5A-5A

● 测量精度：3%

● 通讯：二总线通讯协议

● 有效通讯距离：1500m

● 编码方式：通过专用编码器设定

● 安装方式：导轨式安装 　　

● 工作温度范围：- 10°C～50°C

● 储存温度范围：- 45°C～85°C

● 相对湿度、温度：20°C以下湿度90%不结露

● 防护等级：IP30

● 产品符合：GB28184-2011

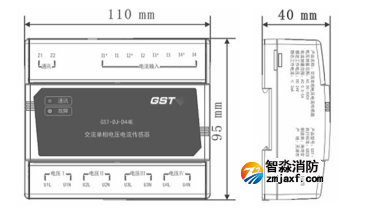

三、海湾GST-DJ-D44C交流单相电压电流传感器（四路电压、四路电流）外形及尺寸：

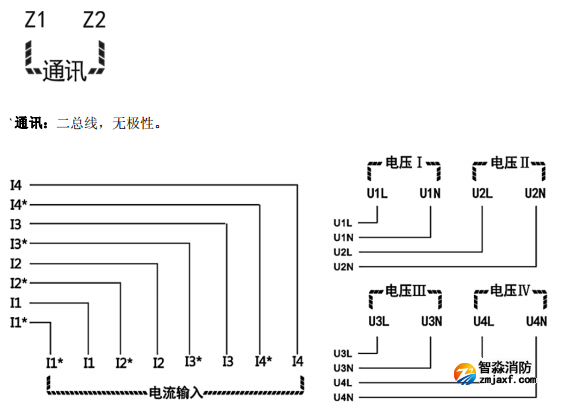

四、海湾GST-DJ-D44C交流单相电压电流传感器（四路电压、四路电流）安装接线端子说明：

监测电压输入: U1-4:独立的 4 路交流单相电压输入；并接在被监测电压上，L：电压 L 线，N：电压 N 线。

监测电流输入: I1-4:独立的 4 路交流单相电流输入；串接在被监测电路中。
