GST-LD-D06型智能电源盘

四、海湾GST-LD-D06智能电源盘结构特征、安装与布线

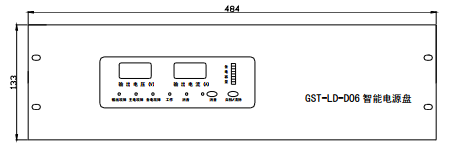

　　GST-LD-D06智能电源盘外形尺寸如下图。

　　其中：

　　1.消音键：在报警状态下，按下“消音”键可中止故障音响，但再次发生故障时，仍应有声音报警。

　　2.自检键：在监控状态下，按下后电源盘自动对各种显示元件进行检查，此时各种显示元件应正常点亮；自检结束后，再按“自检”键，能重新自检。

　　3.输出故障灯：黄色，当输出线路发生断路时，输出故障灯点亮，同时蜂鸣器发出报警声。

　　4.主电故障灯：黄色，主电掉电时，主电故障灯点亮，同时蜂鸣器发出报警声。

　　5.备电故障灯：黄色，备电电压低于DC18V时，备电故障灯点亮，同时蜂鸣器发出报警声。

　　6.工作灯：绿色，当电源盘输出正常时点亮。

　　7.消音灯：红色，当处于消音状态时，消音灯点亮。

　　8.显示窗口分别显示当前输出电压、输出电流值。

　　9.备电容量指示器用于指示备用电池的容量。

　　GST-LD-D06智能电源盘采用柜式插盘结构安装，其主电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输出接线端子，电源盘对外接线端子如图2。


　　其中：

　　1、L、G、N（电源插座）：交流220V电源端子(G为机壳保护地线端子)

　　+24V、GND：DC24V输出端子，有三路，三路输出可以并接

　　+、-：备电输入端子，有三路，当为单路输入时，可接三路中的任意一路，多路时可以并接

　　2、布线要求：DC24V电源输出线采用BV线，截面积大于等于4.0mm²。
