GST-LD-D02型智能电源盘

一、海湾GST-LD-D02智能电源盘概述


　　GST-LD-D02智能电源盘是海湾公司推出的专门用来为整个消防联动控制系统供电的DC24V大容量现场电源输出设备。它主要由电源主变换、备电管理以及电源监控显示三部分组成。



　　完善的内部保护电路可保证在现场设备输出长时间短路情况下进行自我保护，当短路故障排除后电源盘自动恢复并正常投入运行。备电管理电路具有对备电充电、过放电保护、主备电自动切换等功能，这就保证了蓄电池的多次循环利用，从而保证在现场无主电时系统在一定时间内仍可正常运行。同时电源盘可对自身运行情况进行监测，对交流输入电压、输出电压、输出电流进行实时显示并上报主电、备电、输出三种故障，便于现场操作人员了解电源盘状况并及时排除故障。



　　考虑到工程上多线制对电源的特殊要求，本电源盘专门输出一路“内部使用”电源，确保在现场设备短路时多线制仍能正常工作。



二、海湾GST-LD-D02智能电源盘技术指标


　　1.输出容量：额定容量：DC24V，6A　最大容量：DC24V，8A



　　2.使用环境：环境温度：0C～＋40C　相对湿度≤95％，不凝露



　　3.电源：主电：AC220V，<250W　备电：DC24V/24Ah密封铅酸蓄电池



三、海湾GST-LD-D02智能电源盘结构特征、安装与布线

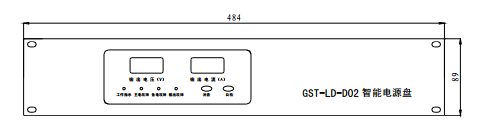

　　本电源盘采用柜式插盘结构安装，属标准配置产品，当系统内总的用电量较大时，可选装多块电源盘。　　电源盘的主电开关、备电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输出接线端子，电源盘对外接线端子示意图4-8：

　　其中:

　　L、G、N（电源插座）：交流220V电源端子(G为机壳保护地线端子)

　　+、-：备电输入端子　　+24V、GND（主输出）：DC24V主输出端子

　　+24V、GND（内部使用）：DC24V多线制电源输出端子

　　布线要求：DC24V电源输出线采用阻燃BV线，截面积≥4.0mm2。
